Pompa obiegowa Wilo-CronoLine-IL 65/120-3/2-S1 2171320

Konstrukcja inline do wymagających instalacji

Pompa Wilo-CronoLine-IL to jednoetapowa pompa odśrodkowa o konstrukcji inline z kołnierzowym przyłączem rurowym - oba przyłącza (ssawne i tłoczne) mają tę samą średnicę nominalną DN65 i są zgodne z normą EN 1092-2. Dzięki temu urządzenie wpinane jest bezpośrednio w rurociąg jako element trasy, co eliminuje potrzebę stosowania kolanek czy redukcji i skraca czas montażu.

Korpus pompy wykonano z żeliwa szarego GG25 (GJL-250), wirnik hydrauliczny z żeliwa GG20 (GJL-200) - oba materiały zapewniają odporność na ciśnienie robocze do 16 bar i szeroki zakres temperatur czynnika od -20°C do +140°C. Uszczelnienie mechaniczne typu AQEGG chroni przed przeciekami, a wał wykonany ze stali nierdzewnej 1.4122 gwarantuje trwałość przy długotrwałej pracy.

Silnik trójfazowy o mocy 3 kW pracuje z prędkością 2900 obr./min, pobierając prąd 6,15 A przy napięciu 400 V / 50 Hz. Spełnia klasę efektywności energetycznej IE3, co oznacza zmniejszone straty energii w porównaniu z silnikami niższych klas. Izolacja klasy F pozwala na pracę w temperaturze otoczenia do 40°C, a stopień ochrony IP55 umożliwia instalację zarówno w pomieszczeniach zamkniętych, jak i na zewnątrz (wersja specjalna).

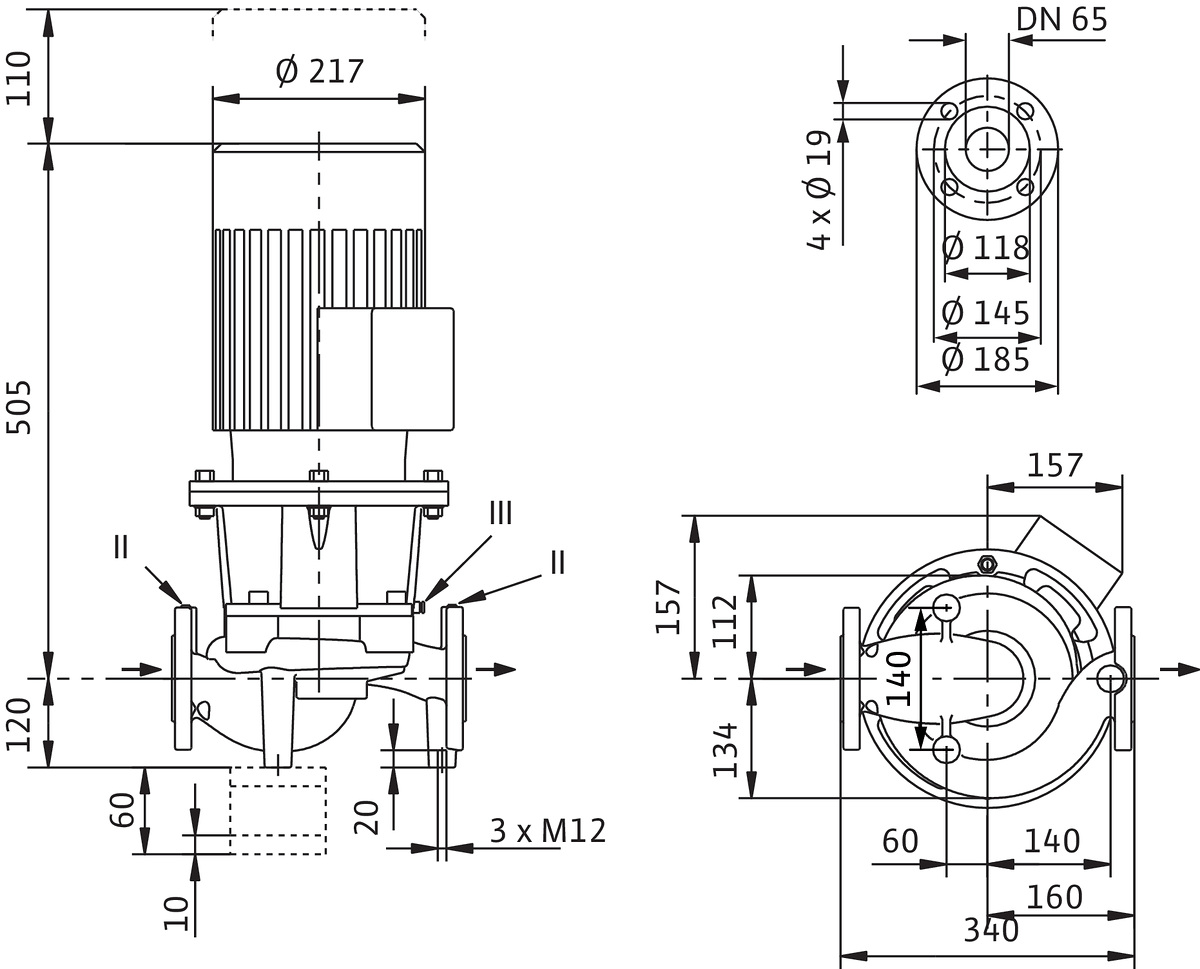

Długość zabudowy wynosi 340 mm, a kołnierze mają klasę ciśnienia PN16. Producent przewiduje też wersje opcjonalne - rotor hydrauliczny z brązu (L1), korpus z żeliwa sferoidalnego (H1) czy wykonanie przystosowane do ciśnienia 25 bar (P4).

Zastosowania i kompatybilność medium

Seria CronoLine-IL została zaprojektowana do przetłaczania:

• wody grzewczej (wg VDI 2035),
• mieszanin woda-glikol (do max. +40°C przy zawartości glikolu do ok. 20-40% objętości),
• wody chłodzącej i lodowej,
• czynników chłodniczych bez substancji ściernych.

Pompa sprawdza się więc zarówno w dużych instalacjach centralnego ogrzewania, jak i systemach klimatyzacji czy chłodzenia procesów przemysłowych. Konstrukcja umożliwia odprowadzenie kondensatu z komory silnika - istotne przy pracy w układach chłodniczych.

Maksymalna wydajność sięga 47,68 m3/h, a wysokość podnoszenia 17,99 m, co pozwala obsłużyć średniej wielkości obiegi bez konieczności stosowania dodatkowych stopni pompowych.

Efektywność energetyczna i dyrektywa ErP

Wskaźnik minimalnej sprawności (MEI) = 0,4 lokuje tę pompę powyżej wymagań dyrektywy ecodesign dla najmniej efektywnych urządzeń na rynku - według regulacji UE referencyjny MEI dla najlepszych pomp wynosi ?0,70. Oznacza to realną oszczędność energii eksploatacyjnej względem starszych konstrukcji.

Producent rekomenduje sterowanie pracą pompy poprzez regulację prędkości obrotowej za pomocą paneli Wilo CC-HVAC lub VR-HVAC - dopasowanie wydajności do aktualnego zapotrzebowania systemu pozwala dodatkowo obniżyć koszty zużycia energii elektrycznej przez cały okres użytkowania urządzenia.

Produkt dostępny jako element typoszeregu Wilo-CronoLine-IL - szczegółowe dane wymiarowe oraz dobór akcesoriów montażowych (konsolety, czujniki temperatury PTC, przekaźniki wyzwolenia) można znaleźć w dokumentacji technicznej producenta.
