Pompa obiegowa Wilo-CronoLine-IL 65/240-30/2-S1 2171331

Wysokowydajna pompa odśrodkowa do instalacji przemysłowych i komercyjnych

Seria Wilo-CronoLine-IL to jednostopniowe pompy odśrodkowe w wykonaniu Inline z wirnikiem suchym, przeznaczone do profesjonalnych instalacji grzewczych, chłodniczych i klimatyzacyjnych. Konstrukcja z kołnierzowym przyłączem DN65 umożliwia bezpośredni montaż w linii rurociągu - bez kolan ani redukcji, co upraszcza prowadzenie przewodów i minimalizuje straty hydrauliczne.

Konstrukcja i materiały

Korpus pompy wykonano z żeliwa GG25 (EN-GJL-250), co zapewnia odpowiednią wytrzymałość mechaniczną przy ciśnieniach roboczych do 16 bar. Standardowo wirnik pracuje w żeliwie EN-GJL-200, ale wersja S1 tego modelu wyposażona jest w wirnik z brązu CuSn10-C - istotne przy tłoczeniu mediów o podwyższonym ryzyku korozji lub w instalacjach przemysłowych.

Uszczelnienie stanowi ślizgowe uszczelnienie mechaniczne typu AQEGG, które jest wymuszane obiegiem medium i działa niezależnie od kierunku obrotów wirnika. Rozwiązanie to eliminuje problem przecieków przy zmianie kierunku pracy pompy.

Silnik o mocy 30 kW osiąga prędkość 2900 obr./min przy zasilaniu trójfazowym 3~400 V / 50 Hz. Klasa efektywności energetycznej IE3 oznacza spełnienie wymogów dyrektywy ErP dla pomp wodnych - silnik pracuje z wysoką sprawnością w całym zakresie obciążeń.

Parametry pracy i wydajność

Model osiąga maksymalną wydajność 119,3 m3/h oraz wysokość podnoszenia do 80,72 m, co odpowiada ciśnieniu około 8 bar. Przepływ nominalny w punkcie optymalnej pracy (BEP) wynosi 85,98 m3/h przy ciśnieniu 682,84 kPa.

Zakres temperatur medium roboczego sięga od -20 °C do +140 °C, co pozwala na stosowanie pompy zarówno w instalacjach chłodniczych (woda lodowa), jak i wysokotemperaturowych systemach grzewczych - również z domieszką glikolu (do 40% objętościowo). Temperatura otoczenia może wynosić od -15 do +40 °C.

Wskaźnik minimalnej sprawności MEI ? 0,4 potwierdza efektywność energetyczną zgodną z normami europejskimi dla pomp wodnych.

Montaż i eksploatacja

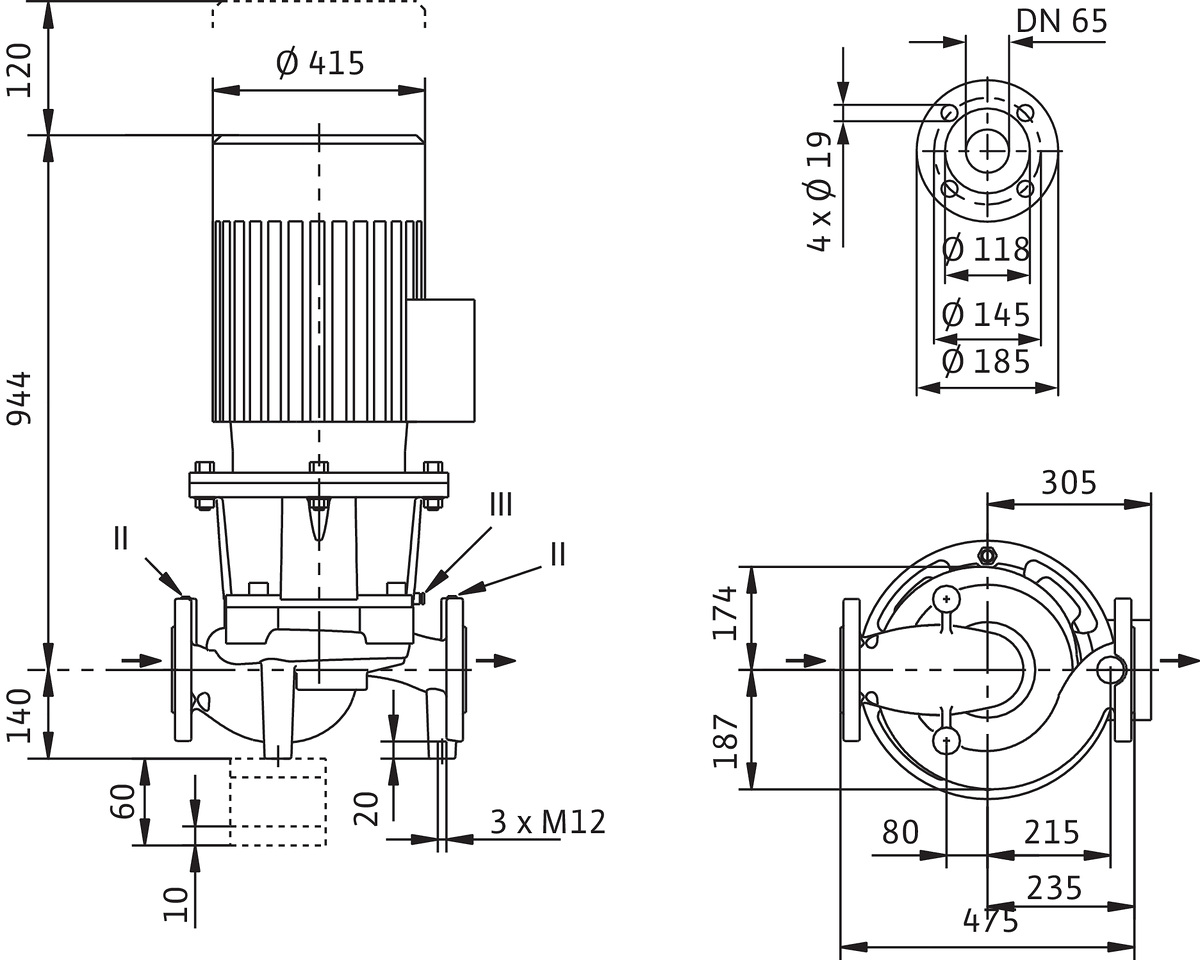

Długość zabudowy wynosząca 475 mm oraz kołnierze według EN 1092-2 klasy PN16 ułatwiają standardowy montaż w nowych instalacjach oraz wymianę istniejących urządzeń tego samego typu konstrukcyjnego. Przyłącze manometru R? umożliwia kontrolę ciśnienia bez dodatkowych elementów.

Stopień ochrony IP55 zapewnia szczelność obudowy silnika przed pyłem i strumieniami wody - pompa nadaje się do zabudowy zarówno w pomieszczeniach zamkniętych, jak i na zewnątrz (przy zachowaniu warunków temperaturowych). Nogi korpusu z otworami gwintowanymi pozwalają na opcjonalny montaż na konsolach fundamentowych lub bezpośrednio na rurociągu.

Producent przewiduje dostępność standardowych silników i uszczelnień mechanicznych na globalnym rynku - ułatwia to serwisowanie nawet po latach eksploatacji.
