Pompa obiegowa Wilo-CronoLine-IL 65/260-37/2-S1 2171333

Konstrukcja i wykonanie

Jednostopniowa pompa odśrodkowa z suchym rotorem w układzie liniowym (inline), przystosowana do instalacji na rurociągu lub na fundamencie. Konstrukcja błyskowa z korpusem pośrednim zapewnia niski poziom hałasu i drgań - istotna cecha przy pracy ciągłej w instalacjach przemysłowych i ciepłowniczych.

Korpus pompy oraz korpus pośredni wykonane są z żeliwa szarego EN-GJL-250 (GJL-250), co zapewnia odpowiednią wytrzymałość mechaniczną przy ciśnieniach roboczych do 16 bar. Wirnik z brązu CuSn10-C dobrze znosi kontakt z wodą systemową i mieszaninami glikolowymi. Wał pompy ze stali nierdzewnej 1.4122 współpracuje z niezależnym od kierunku obrotów uszczelnieniem mechanicznym typu AQEGG, zamkniętym w obudowie z wymuszonym chłodzeniem.

Na korpus pompy nałożono powłokę kataforetyczną (KTL), która chroni powierzchnię przed korozją w trudnych warunkach eksploatacyjnych - wilgoć, zmienne temperatury, agresywne medium.

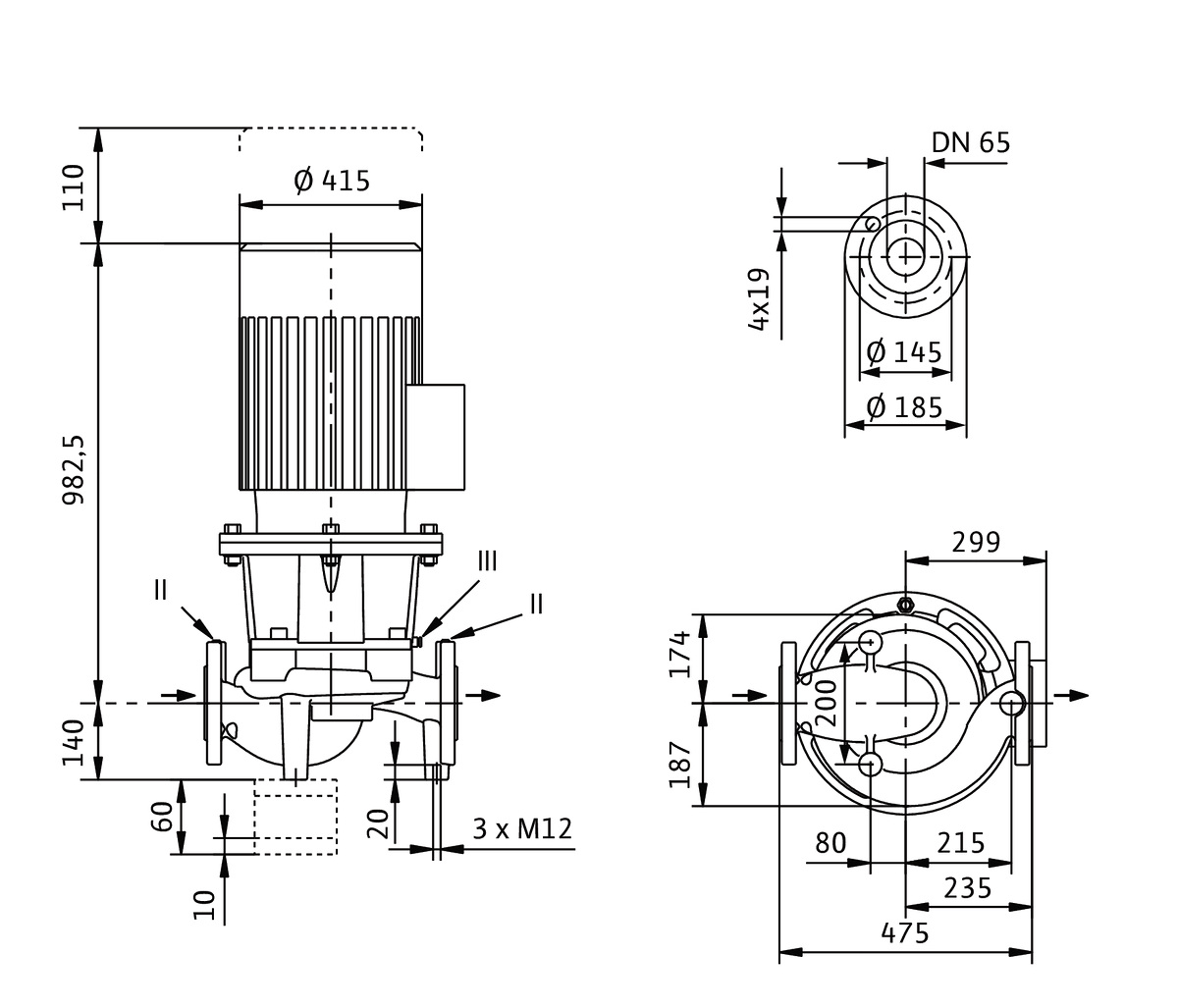

Przyłącza kołnierzowe DN 65 w klasie ciśnienia PN 16 (PN25 dostępne jako wersja specjalna). Długość zabudowy wynosi 475 mm, a wymiary opakowania to około 475 × 361 × 624 mm. Masa własna urządzenia to 302 kg, co należy uwzględnić przy projektowaniu fundamentu lub konstrukcji wsporczej - szczególnie przy instalacji na konsolach lub rurociągu. Flansze wyposażone są w gwintowane otwory R 1/8 do podłączenia manometrów kontrolnych ciśnienia.

Parametry pracy, hydraulika i elektryka

Silnik o mocy 37 kW pracuje z prędkością obrotową 2900 obr./min (2-biegunowy, 50 Hz). Przepływ nominalny w punkcie BEP wynosi 105 m3/h, a maksymalny osiągalny przepływ to 119 m3/h. Maksymalna wysokość podnoszenia sięga 97,09 m (odpowiada to ok. 779,83 kPa przy przepływie nominalnym).

Sprawność silnika IE3 kształtuje się następująco: przy obciążeniu 50% wynosi 90,1%, przy 75% - 91,9%, a przy pełnym obciążeniu osiąga 92,5%. Współczynnik mocy cos ? = 0,89. Prąd znamionowy przy zasilaniu trójfazowym 400 V wynosi 62,3 A. Minimalny wskaźnik efektywności energetycznej MEI ? 0,4 - wartość powyżej progu referencyjnego MEI ? 0,10 obowiązującego dla tego typu urządzeń.

Zakres temperatur pracy medium: od -20°C do +140°C (przy max temperaturze otoczenia +40°C). Standardowe ciśnienie robocze to 13 bar do +140°C lub 16 bar do +120°C. Istnieje możliwość zamówienia wersji specjalnej na ciśnienie do 25 bar.

Zasilanie trójfazowe 3~400 V, 50 Hz. Dla silników od mocy ?4 kW dostępne są dwa warianty połączeń: trójkąt (?) przy 400 V lub gwiazda (Y) przy 690 V. Po zdjęciu mostków możliwy jest rozruch Y-? przez zewnętrzny układ sterowania. Należy bezwzględnie kontrolować kierunek obrotów - ewentualna zmiana następuje przez zamianę dowolnych dwóch faz.

Silnik wyposażony jest we wbudowaną pełną ochronę; termistory jako opcja za dopłatą.

Zastosowania i kompatybilność medium

Pompa znajduje zastosowanie w instalacjach przemysłowych oraz ciepłowniczych:

• Woda systemów grzewczych (zgodnie z VDI 2035)
• Mieszaniny wodno-glikolowe (do 20-40% objętości glikolu, przy temp. medium ? +40°C)
• Woda chłodząca i lodowa
• Oleje termiczne

W przypadku mediów niestandardowych niektóre materiały wirnika i uszczelnienia mogą wymagać zamiany na wersje specjalne.

Warunki pracy

Stopień ochrony obudowy silnika to IP55 - pyłoszczelność oraz ochrona przed strumieniem wody z dowolnego kierunku. Izolacja klasy F pozwala na pracę w temperaturze otoczenia od -15°C do +40°C. Urządzenie może być instalowane zarówno w pomieszczeniach zamkniętych, jak i na zewnątrz (wersja standardowa), jednak przy instalacji zewnętrznej należy uwzględnić warunki atmosferyczne i ewentualną konieczność osłony.

Producent zastrzega możliwość modyfikacji technicznych bez wcześniejszego powiadomienia - dane na tabliczce znamionowej silnika są wiążące dla konkretnej jednostki.
