Pompa obiegowa Wilo-CronoLine-IL 80/145-1,1/4-S1 2171226

Konstrukcja inline do wymagających instalacji

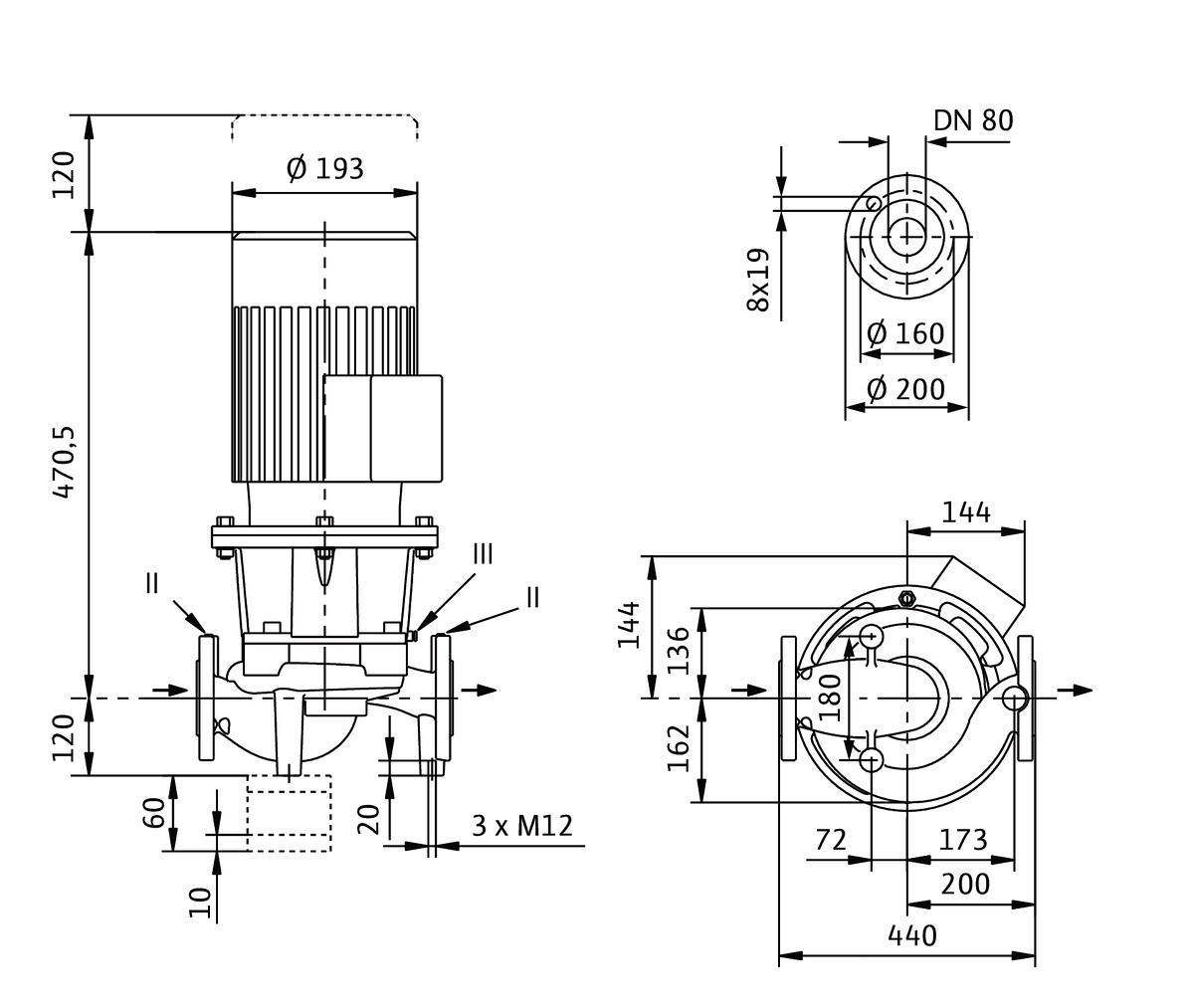

Pompa Wilo-CronoLine-IL to jednostopniowa pompa odśrodkowa niskiego ciśnienia o konstrukcji inline - jej króćce ssący i tłoczny znajdują się na jednej osi, co pozwala na montaż bezpośrednio w przewodzie rurowym. Model IL 80/145 wyposażony jest w kołnierze przyłączeniowe DN 80 według normy EN 1092-2 (PN16), a długość zabudowy wynosi 440 mm. Taka geometria sprawdza się tam, gdzie przestrzeń jest ograniczona, a instalacja musi być prosta i szybka - zwłaszcza przy modernizacjach istniejących systemów.

Korpus pompy wykonano z żeliwa GG25 (EN-GJL-250), co zapewnia odporność na ciśnienie robocze do 16 bar. W standardowej wersji wirnik jest ze żeliwa GG20 (EN-GJL-200); opcjonalnie dostępna jest wersja L1 z wirnikiem brązowym (G-CuSn10) do agresywniejszych mediów lub wersja H1 z korpusem z żeliwa sferoidalnego EN-GJS-400-18-LT dla lepszej udarności w niskich temperaturach. Uszczelnienie mechaniczne AQEGG radzi sobie z typowymi czynnikami roboczymi - dla innych mediów można dobrać alternatywne uszczelnienia.

Zakres pracy i elastyczność aplikacyjna

Urządzenie pracuje w zakresie temperatur od -20 °C do +140 °C, co otwiera możliwość stosowania zarówno w instalacjach ciepłowniczych, jak i systemach chłodzenia czy klimatyzacji. Przy temperaturze czynnika do +120 °C dopuszczalne jest pełne ciśnienie 16 bar; powyżej tej temperatury obowiązuje limit 13 bar - to istotne przy projektowaniu starszych kotłów wysokotemperaturowych.

Przy prędkości 1450 obr./min (silnik 4-biegunowy) pompa osiąga przepływ nominalny 50,99 m3/h i wysokość podnoszenia 44,7 kPa (odpowiednik ok. 4,6 m słupa wody). Maksymalny przepływ to 80 m3/h. Silnik o mocy P2 = 1,1 kW pobiera przy tym prąd 2,3 A przy napięciu trójfazowym 400 V / 50 Hz. Stopień ochrony IP55 pozwala na montaż zarówno wewnątrz budynków, jak i na zewnątrz (wersja specjalna), a klasa izolacji F dopuszcza temperaturę otoczenia do +40 °C.

Efektywność energetyczna i kompatybilność systemowa

Silnik spełnia klasę efektywności IE3, co oznacza zmniejszone straty energii w porównaniu z silnikami IE1 czy nawet IE2 - przekłada się to na niższe koszty eksploatacji przez cały okres użytkowania pompy. Wskaźnik minimalnej sprawności MEI wynoszący 0,4 plasuje urządzenie powyżej wymagań dyrektywy ErP dla pomp wodnych (referencyjny MEI ? 0,70 to cel dla najlepszych konstrukcji). Przy zmiennym punkcie pracy instalacji warto rozważyć regulację obrotów - np. przez panele automatyki Wilo - co dodatkowo obniża zużycie energii.

Pompa jest przystosowana do pompowania:

• wody grzewczej (wg VDI 2035),
• mieszanin woda-glikol (do 40% objętościowo przy temp. ?40 °C),
• wody chłodniczej i lodowej,
• innych mediów nieabrazyjnych - po konsultacji.

Kołnierze wyposażono fabrycznie w gwintowane gniazdo R 1/8 do podłączenia czujników ciśnienia - typowe rozwiązanie przy integracji z systemami BMS.

Montaż i obsługa

Konstrukcja umożliwia dwa sposoby instalacji: bezpośrednio na rurociągu (przy mocy ?15 kW) lub na konsolach fundamentowych. Korpus ma stopki i otwory gwintowane ułatwiające pozycjonowanie. Zestaw zawiera pumpę oraz instrukcję montażu i obsługi; opcjonalnie dostępne są konsole fundamentowe, czujniki temperatury PTC, przekaźniki wyzwające oraz panele automatyki CC-HVAC i VR-HVAC do płynnej regulacji wydajności.

Dla specjalnych wymagań można zamówić: silniki IE3 o innych napięciach/frekwencjach, wykonanie ATEX (strefy zagrożone wybuchem), uszczelnienia specjalne pod konkretny medium czy wersję P4 przystosowaną do ciśnienia 25 bar.
