Pompa obiegowa Wilo-CronoLine-IL-E 100/160-18,5/2-R1-S1 2171051

Elektronicznie regulowana pompa dławnicowa do dużych instalacji

Pompa Wilo-CronoLine-IL-E 100/160-18,5/2 to jednostopniowa niskociśnieniowa pompa wirowa w konstrukcji Inline przeznaczona do tłoczenia wody grzewczej (wg VDI 2035), mieszanin woda-glikol oraz wody chłodzącej i zimnej w instalacjach grzewczych, chłodniczych i klimatyzacyjnych. Dzięki zintegrowanemu falownikowi częstotliwości urządzenie automatycznie dopasowuje wydajność do aktualnego zapotrzebowania instalacji, co pozwala znacząco ograniczyć zużycie energii elektrycznej w porównaniu z pompami o stałych obrotach.

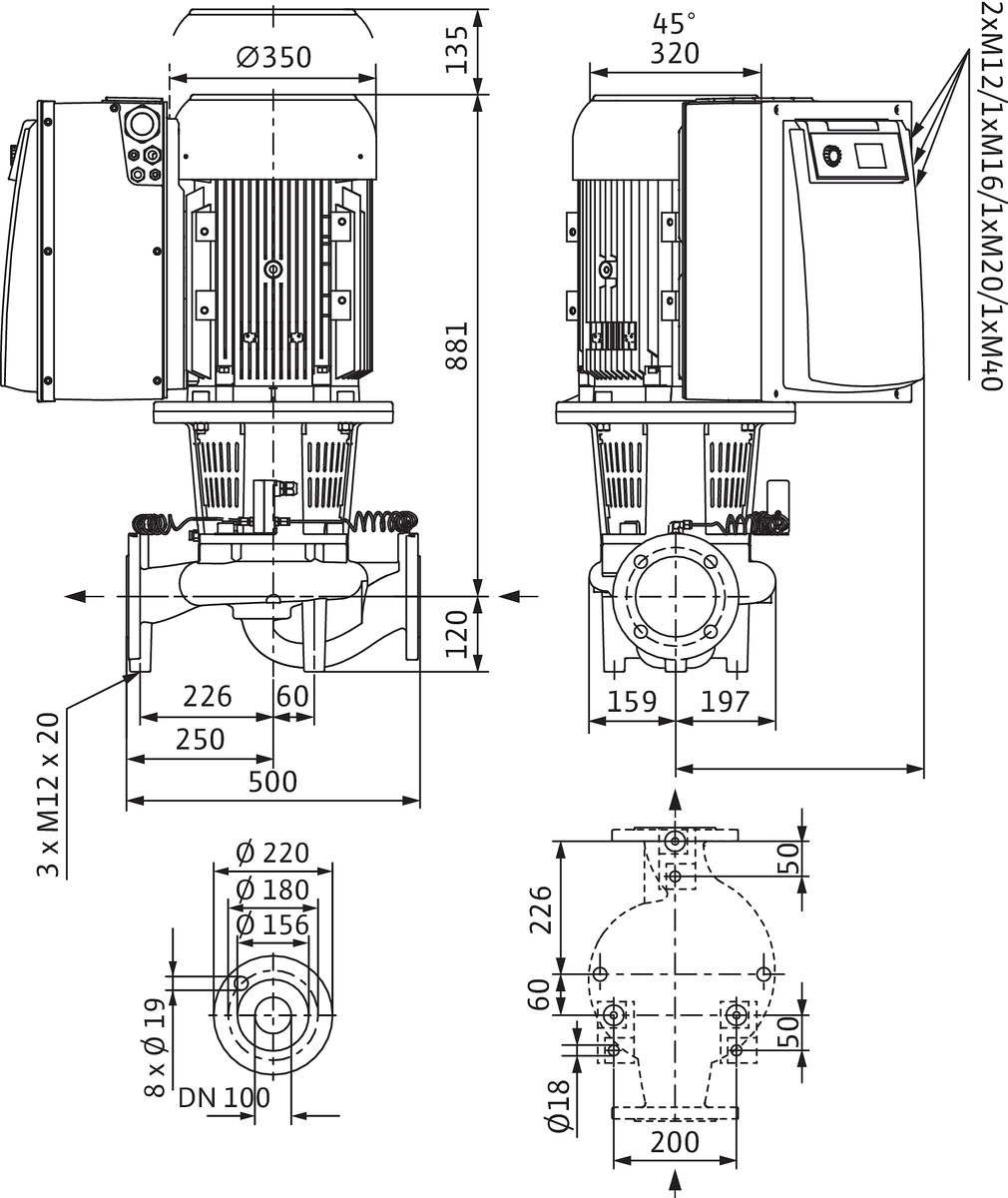

Konstrukcja Inline oznacza, że kołnierze ssawne i tłoczne znajdują się na jednej osi - oba przyłącza mają tę samą średnicę nominalną DN 100 i są wykonane jako kołnierze PN 16 wg normy EN 1092-2. Długość zabudowy wynosi 500 mm. Korpus pompy wykonano z żeliwa GG 25 (EN-GJL-250), wirnik z żeliwa GG 20 (EN-GJL-200), a wał ze stali nierdzewnej gatunku 1.4122. Powłoka kataforetyczna (KTL) na korpusie i ????ce silnika zapewnia podwyższoną odporność korozyjną.

Parametry pracy i media

Maksymalna wydajność sięga 312,8 m3/h, a maksymalna wysokość podnoszenia 29,9 m. Przepływ nominalny (BEP) to 199,4 m3/h przy wysokości podnoszenia 233,5 kPa. Zakres temperatur przetłaczanego medium wynosi od -20°C do +140°C, przy czym przy temperaturze do +120°C dopuszczalne jest ciśnienie robocze 16 bar, a przy +140°C - 13 bar. Maksymalna temperatura otoczenia to +40°C.

Standardowe uszczelnienie mechaniczne AQEGG radzi sobie z wodą do +140°C. Wersja S1 rekomendowana jest przy mieszaninach woda-glikol z zawartością glikolu do 50% obj. i temperaturze medium od -20°C do +110°C - sprawdza się też w przypadku domieszek olejowych.

Silnik i elektronika regulacyjna

Trójfazowy silnik asynchroniczny o mocy znamionowej P2 = 18,5 kW (pobór P1 = 20,4 kW) pracuje z prędkością obrotową do 2900 obr./min przy zasilaniu 3×400 V / 50-60 Hz. Spełnia klasę efektywności energetycznej IE4 oraz klasę izolacji F. Stopień ochrony obudowy to IP55, co pozwala na montaż na wolnym powietrzu bez dodatkowej obudowy.

Zintegrowany falownik umożliwia wybór spośród kilku trybów regulacji:

• ?p-c - stała różnica ciśnień,
• ?p-v - zmienna różnica ciśnień,
• PID-Control - regulacja PID,
• n = stały - tryb ręczny ze stałą prędkością obrotową.

Obsługa odbywa się za pomocą jednoklawiszowego panelu z techniką czerwonego pokrętła i czytelnego wyświetlacza LCD pokazującego tryb pracy, wartość zadaną, błędy i ostrzeżenia oraz dane eksploatacyjne jak pobór mocy czy licznik godzin pracy.

Komunikacja, tryb dwupompowy i opcje montażu

Pompa wyposażona jest w szereg interfejsów komunikacyjnych pozwalających na integrację z systemami BMS: wejścia analogowe 0-10 V, 2-10 V, 0-20 mA, 4-20 mA do sterowania prędkością lub ustawiania wartości zadanej, złącze podczerwieni IR do bezprzewodowej komunikacji z urządzeniami serwisowymi IR-Stick i IR-Monitor oraz gniazdo na moduły IF Wilo: Modbus, BACnet, CAN, PLR, LON. Konfigurowane przekaźniki SSM (zbiorcza sygnalizacja awarii) i SBM (zbiorcza sygnalizacja pracy) umożliwiają monitoring stanu urządzenia przez system nadrzędny.

Urządzenie oferuje zaawansowane zarządzanie pracą pomp podwójnych - można połączyć dwie pompy pojedyncze lub użyć dedykowanej pompy podwójnej. Dostępne tryby to praca główna/rezerwa z automatycznym przełączaniem awaryjnym, zmiana pompy prowadzącej co 24 godziny oraz praca addycyjna (dołączanie pomp w okresach szczytowego obciążenia). Funkcja ta pozwala utrzymać ciągłość dostawy medium nawet w przypadku awarii jednego urządzenia.

Pompa przystosowana jest do mocowania na rurociągu (przy mocy ?15 kW) lub na konsolach fundamentowych - trzy konsole z materiałem mocującym dostępne są jako wyposażenie opcjonalne. Waga netto wynosi ok. 214 kg. Do dyspozycji są również opcjonalne warianty konstrukcyjne: wirnik brązowy (L1) oraz korpus z żeliwa sferoidalnego (H1) za dopłatą.
