Pompa obiegowa blokowa Wilo-CronoLine IL-E 150/260-18,5/4-R1 2217403

Jednotopniowa pompa wirowa Inline do instalacji grzewczych i chłodniczych

Seria CronoLine IL-E to jednotopniowe pompy wirowe o konstrukcji Inline wyposażone w elektroniczny system regulacji prędkości obrotowej - króciec ssący i tłoczny znajdują się na jednej osi, a korpus posiada przyłącze kołnierzowe EN 1092-2 z automatycznym dopasowaniem wydajności.

Korpus pompy wykonano z żeliwa EN-GJL-250 (GG 25), wirnik standardowy z EN-GJL-200 (GG 20). Wał napędowy to stal X20Cr13 (1.4122), uszczelnienie mechaniczne typu AQEGG - niezależne od kierunku obrotów silnika.

Parametry pracy i układ napędowy

Pompa tłoczy wodę grzewczą (wg VDI 2035), mieszaniny woda-glikol przy zawartości glikolu do 40% obj., wodę chłodzącą i zimną oraz olejowe nośniki ciepła - pod warunkiem że medium nie zawiera składników abrazyjnych.

Zakres temperatur przetłaczanego medium wynosi od -20°C do +140°C; maksymalne ciśnienie robocze to 16 bar (do +120°C) lub 13 bar (do +140°C). Temperatura otoczenia podczas pracy może wynosić od 0 do +40°C.

Model IL-E 150/260-18,5/4-R1 wyposażony jest w silnik asynchroniczny o mocy 18,5 kW pracujący w sieci trójfazowej 400 V / 50 Hz. Pobór mocy P1 wynosi 20 kW, prąd znamionowy 30,4 A. Klasa izolacji uzwojeń to F, prędkość obrotowa to 1450 obr./min, stopień ochrony obudowy IP55.

Klasa efektywności energetycznej silnika to IE4 (Super Premium Efficiency). Wskaźnik minimalnej sprawności hydraulicznej MEI wynosi 0,4 - dotyczy pełnowymiarowego wirnika; zmniejszenie jego średnicy obniża sprawność hydrauliczną kosztem niższego zużycia energii całkowitego systemu.

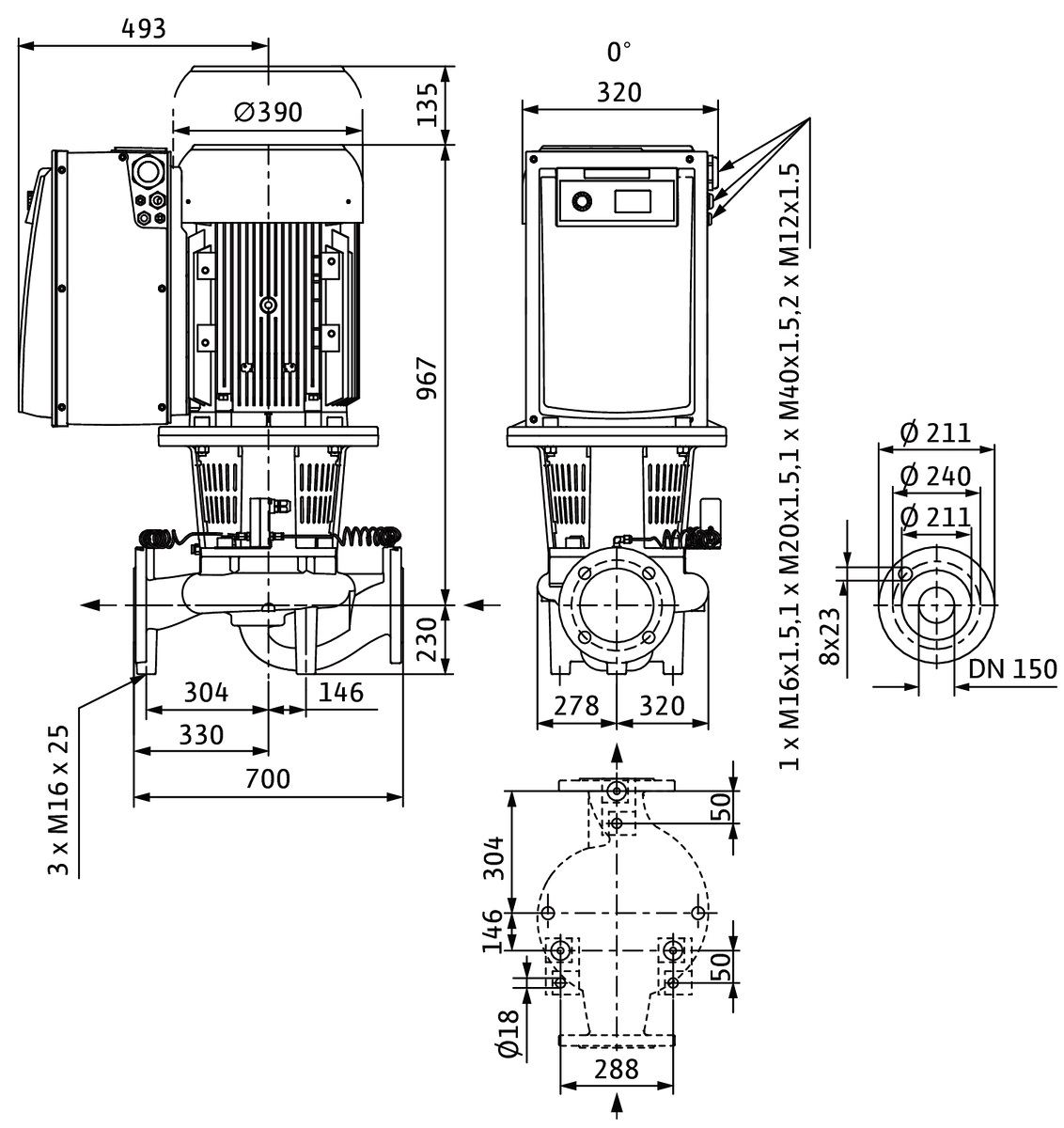

Kołnierze przyłączeniowe DN 150 wykonano na ciśnienie nominalne PN 16; długość zabudowy wynosi 700 mm. Maksymalna wydajność sięga 432 m3/h, przepływ nominalny w punkcie BEP to około 277 m3/h.

Sterowanie elektroniczne

Elektroniczna regulacja obrotów pozwala na dopasowanie wydajności pompy do aktualnego zapotrzebowania instalacji - eliminuje potrzebę dławienia zaworowego czy by-passu przy zmiennym obciążeniu.

Dostępne tryby pracy:

• ?p-c - regulacja stałej różnicy ciśnień między ssaniem a tłoczeniem,
• ?p-v - regulacja zmiennej różnicy ciśnień,
• PID-Control - regulator PID dla precyzyjnego sterowania,
• Tryb ręczny - stała prędkość obrotowa n = const.

Obsługa odbywa się za pomocą techniki czerwonego pokrętła i czytelnego wyświetlacza LCD - intuicyjnie można ustawiać wartość zadaną ciśnienia, rodzaj pracy czy parametry sygnalizacji.

Pompa obsługuje sygnały analogowe 0-10 V, 2-10 V, 0-20 mA oraz 4-20 mA, co umożliwia integrację z systemami BMS lub sterownikami DDC. Dodatkowo dostępne są wejście „Wyłączenie z priorytetem", wejście „Zewnętrzna zamiana pomp", zbiorcza sygnalizacja awarii SSM oraz zbiorcza sygnalizacja pracy SBM przez dwa konfigurowalne przekaźniki.

Komunikacja obejmuje złącze IR do bezprzewodowej wymiany danych oraz gniazdo IF-Moduułów Wilo - opcjonalne moduły Modbus RTU/TCP, BACnet IP/LON, CANopen czy PLR pozwalają na pełną integrację z automatyką budynkową.

Tryby wielopompowe oraz instalacja

Wbudowany system zarządzania pracą pomp podwójnych oferuje kilka strategii eksploatacyjnych: pracę rezerwową z automatycznym przełączaniem awaryjnym, pracę rezerwową ze zmianą pompy co określony czas (np. co 24 h), pracę równoległą dwóch pomp oraz dołączanie/odłączanie pomp w okresach szczytowego obciążenia celem optymalizacji sprawności przy zmiennym zapotrzebowaniu.

Pełne zabezpieczenie silnika realizowane jest przez układ termistorowy PTC z elektronicznym wyzwalaczem - nie trzeba stosować zewnętrznego termistorowego wyłącznika ani dodatkowych przekaźników temperaturowych. Funkcja blokady dostępu chroni ustawienia przed nieautoryzowaną zmianą przez personel nietechniczny. Otwory odpływowe kondensatu są standardem - ważne przy instalacjach chłodniczych gdzie różnice temperatur sprzyjają skraplaniu wilgoci wewnątrz korpusu silnika.

Dla mocy ?15 kW dopuszczalny jest montaż bezpośrednio na rurociągu; przy większych mocach zaleca się montaż na konsolach fundamentowych lub wspornikach ściennych - konsole dostępne są jako wyposażenie dodatkowe.

Wersja R1 oznacza wykonanie bez czujnika różnicy ciśnień - czujnik można dokupić osobno jeśli potrzebny jest pełny zakres funkcji regulacyjnych ?p-c / ?p-v.
