Pompa obiegowa blokowa Wilo-CronoLine IL-E 150/270-22/4-R1 2217405

Konstrukcja inline do instalacji w linii

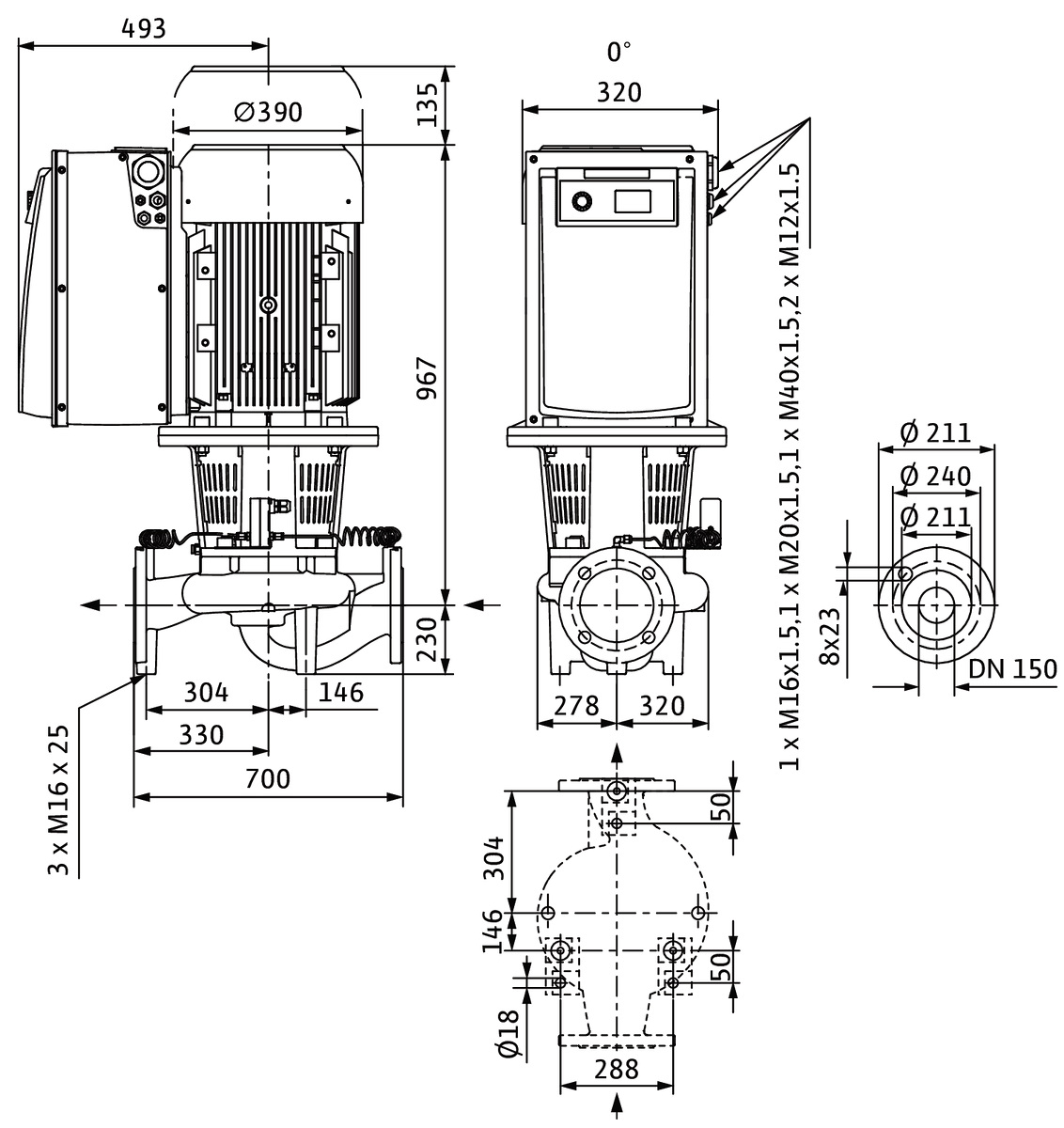

Pompa Wilo-CronoLine IL-E to pompa odśrodkowa z suchym rotorem i elektroniczną regulacją prędkości obrotowej, zaprojektowana do montażu w linii - oba kołnierze znajdują się na jednej osi, co pozwala na bezpośrednie wpięcie w istniejący rurociąg bez dodatkowych kolan czy przejść. Długość zabudowy wynosi 700 mm, a kołnierze według normy EN 1092-2 w klasie ciśnienia PN16 zapewniają szczelne połączenie z rurociągiem DN150.

Przepływ nominalny przy punkcie pracy (BEP) sięga 291 m3/h, a maksymalna wysokość podnoszenia 22,9 m. Prędkość obrotowa jest regulowana elektronicznie w zakresie 380-1450 obr/min (4 bieguny), co pozwala dostosować wydajność do aktualnego zapotrzebowania instalacji.

Regulacja elektroniczna i oszczędność energii

Wbudowany układ elektroniczny automatycznie dopasowuje moc hydrauliczną do aktualnego zapotrzebowania instalacji - nie trzeba ręcznie przestawiać parametrów przy zmieniających się warunkach roboczych. Producent deklaruje realne oszczędności energii elektrycznej względem pomp o stałej prędkości obrotowej.

Sterowanie odbywa się przez intuicyjny panel z zielonym przyciskiem i wyświetlaczem LCD, który pokazuje aktualne parametry pracy oraz dane z czujników. Sygnalizacja alarmowa reagująca na nieprawidłowości jest skonfigurowana fabrycznie - konfiguracja przekaźników sygnalizacyjnych umożliwia natychmiastowe powiadomienie systemu nadrzędnego o awarii.

Istnieje możliwość sterowania pracą dwóch pomp (tryb pracy równoległej lub rezerwy), co pozwala budować ekonomiczne układy z redundancją bez dodatkowych sterowników zewnętrznych.

Materiały i odporność korozyjna

Korpus pompy wykonano z żeliwa szarego GG25 (GJL-250), wirnik z żeliwa GG20 (GJL-200), a wał ze stali nierdzewnej 1.4122. Uszczelnienie stanowi mechaniczna dławica typu AQEGG. Powierzchnia korpusu i kołnierzy pokryta jest powłoką katodową (kataforeza), która chroni przed korozją nawet przy kontakcie z agresywnymi roztworami glikolu - typowym medium w instalacjach grzewczych.

W obudowie znajdują się otwory odwadniające do odprowadzania skroplin.

Zakres pracy i dopuszczalne media

Temperatura tłoczonego medium mieści się w przedziale od -20°C do +140°C, przy ciśnieniu maksymalnym 16 bar (do +120°C) lub 13 bar (do +140°C). Pompa jest przystosowana do wody grzewczej (wg VDI 2035), wody lodowej i chłodniczej oraz mieszanin wodno-glikolowych o zawartości glikolu do 20-40% obj. przy temperaturze medium do +40°C - pod warunkiem braku domieszek ściernych.

Silnik asynchroniczny o mocy P2 = 22 kW (pobór P1 = 23,5 kW) zasilany jest napięciem trójfazowym 3×400 V / 50 Hz, pobiera prąd znamionowy 37 A. Stopień ochrony obudowy to IP55, klasa izolacji uzwojeń F, a klasa efektywności energetycznej silnika - najwyższa dostępna w tej serii - to IE4. Minimalny wskaźnik efektywności hydraulicznej MEI wynosi ?0,4.

Temperatura otoczenia podczas pracy może wynosić od 0°C do +40°C. Producent nie przewiduje instalacji na otwartym powietrzu bez dodatkowej obudowy ochronnej.

Do komunikacji z systemami BMS można opcjonalnie zastosować moduły interfejsowe IF montowane jako wkładki - umożliwiają one integrację przez popularne protokoły autobusowe stosowane w automatyce budynkowej.
