Pompa obiegowa Wilo-CronoLine-IL-E 200/250-18,5/4-S1 2165938

Konstrukcja inline z regulacją elektroniczną dla instalacji przemysłowych

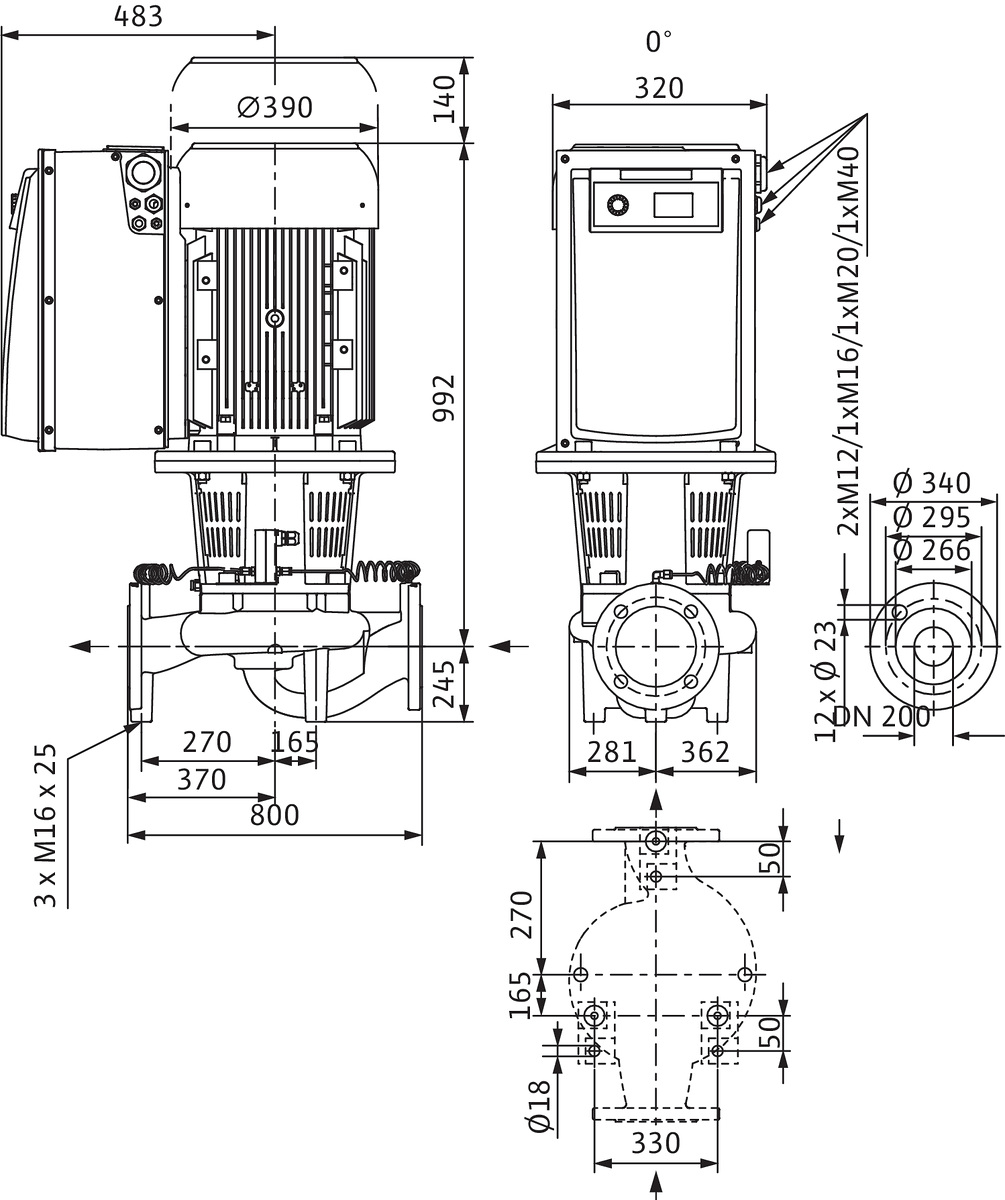

Pompa Wilo-CronoLine-IL-E to jednobiegowa pompa odśrodkowa o konstrukcji Inline z wentylowanym silnikiem i elektroniczną regulacją wydajności. Konstrukcja tego typu wyróżnia się kołnierzowym przyłączem wlotowym i wylotowym ustawionymi na jednej osi - co upraszcza instalację w ciągach rurociągowych i eliminuje potrzebę stosowania kolanek czy redukcji. Długość wbudowania wynosząca 800 mm pozwala na montaż w standardowych sekcjach rurociągów przemysłowych bez konieczności modyfikacji odległości między kołnierzami.

Korpus pompy wykonano z żeliwa GG 25 (GJL-250) - materiału odpornego na ciśnienie robocze do 16 barów i temperaturę medium od -20 do +140°C. Ta gama temperatur sprawia, że urządzenie sprawdza się zarówno w instalacjach ciepłowniczych, jak i chłodniczych czy systemach transportu fluidów termicznych. Wirnik wykonano z żeliwa GG 20 (GJL-200), a wał pompy ze stali nierdzewnej 1.4122, co zapewnia odporność na korozję i zużycie ścierne przy przetłaczaniu mediów zawierających niewielkie ilości zanieczyszczeń.

Silnik o mocy 18,5 kW (P2) pracuje z prędkością 1450 obr/min przy zasilaniu trójfazowym 400 V / 50-60 Hz. Klasa izolacji F pozwala na ciągłą pracę w temperaturze otoczenia do +40°C, a stopień ochrony IP55 zapewnia szczelność obudowy przed pyłem i strumieniami wody - istotny parametr przy montażu w kotłowniach przemysłowych czy maszynowniach.

Regulacja wydajności i oszczędność energii

Elektroniczne sterowanie mocą hydrauliczną to kluczowa cecha tej pompy. Układ automatycznie dostosowuje punkt pracy do aktualnego zapotrzebowania instalacji - redukując obroty silnika gdy opór hydrauliczny spada lub gdy część obwodów jest zamknięta. Efekt? Niższe zużycie energii elektrycznej w porównaniu do pomp o stałych obrotach.

Producent wyposażył pompę w czytelny ekran oraz intuicyjną obsługę opartą na technologii „zielonego przycisku" - użytkownik może szybko skonfigurować tryb pracy bez specjalistycznego oprogramowania. Dodatkowo dostępne są moduły komunikacyjne IF montowane jako wkładki, umożliwiające integrację z systemami BMS (Building Management System) czy protokołami przemysłowymi stosowanymi w automatyce budynkową.

Wskaźnik minimalnej sprawności (MEI ? 0,4) potwierdza efektywność hydrauliczną urządzenia - norma ta obowiązuje dla wszystkich pomp wodnych sprzedawanych w UE od 2015 roku i pozwala porównywać sprawność różnych modeli niezależnie od ich wielkości.

Zastosowania i kompatybilność instalacyjna

Pompa obsłuży wodę grzewczą (zgodną z wytyczną VDI 2035 dotyczącą jakości wody w instalacjach centralnego ogrzewania), wodę chłodzącą oraz mieszanki wodno-glikolowe - przy zawartości glikolu do 40% objętościowo i temperaturze medium nieprzekraczającej +40°C. Producent dopuszcza też transport fluidów termicznych, jednak każdy przypadek mediów nietypowych wymaga indywidualnej konsultacji.

Przyłącza kołnierzowe DN200 według normy EN 1092-2 klasy ciśnienia PN16 zapewniają kompatybilność z rurociągami przemysłowymi powszechnie stosowanymi w ciepłownictwie i HVAC. Kształt końcówki okrągły oznacza standardowy kołnierz płaski - pasujący do większości kołnierzowych połączeń stalowych i żeliwnych.

Maksymalna wydajność sięgająca 590 m3/h przy wysokości podnoszenia 17,83 m determinuje klasyfikację tego urządzenia jako jednostki do dużych obiegów hydraulicznych:

• centralne ogrzewanie w budynkach użyteczności publicznej,
• systemy klimatyzacji i chłodzenia,
• instalacje przemysłe wymagające wysokiego przepływu przy umiarkowanym ciśnieniu,
• obiegi ciepłownicze sieciowe.

Prąd znamionowy 32,7 A przy zasilaniu trójfazowym wymaga odpowiednio zwymiarowanej rozdzielni elektrycznej - instalator powinien uwzględnić ten parametr przy projektowaniu zasilania.

Zabezpieczenia i trwałość eksploatacyjna

Zintegrowana ochrona silnika realizowana przez sondę PTC oraz wyłącznik elektroniczny eliminują ryzyko przegrzania uzwojeń przy blokadzie wirnika czy pracy przy ekstremalnych parametrach medium. Czujnik temperatury uzwojeń pozwala na płynne wyłączenie pompy przed osiągnięciem temperatury krytycznej - wydłuża to żywotność silnika szczególnie w trybach pracy przerywanej lub przy niestabilnych warunkach sieciowych.

Klasa sprawności silnika IE4 (Super Premium Efficiency) to najwyższy standard dla silników asynchronicznych trójfazowych według normy IEC 60034-30-1. Silnik IE4 zużywa mniej energii niż standardowe jednostki IE2 czy nawet IE3 - różnica przekłada się na realne oszczędności przy mocy rzędu kilkunastu kilowatów pracujących przez tysiące godzin rocznie.

Obudowa IP55 chroni przed pyłem oraz strumieniami wody, co pozwala na montaż nawet w pomieszczeniach wilgotnych lub narażonych na kurz technologiczny - typowych dla kotłowni czy maszynowni przemysłów spożywczych i chemicznych.
