Pompa obiegowa Wilo-CronoLine-IL-E 50/180-7,5/2-R1-S1 2171035

Konstrukcja Inline do wymuszonych układów cyrkulacyjnych

Pompa Wilo-CronoLine-IL-E to jednotemperaturowa pompa wirowa o konstrukcji Inline - jej charakterystyczną cechą jest osiowy przepływ medium przez korpus ustawiony bezpośrednio w linii rurociągu. Takie rozwiązanie eliminuje potrzebę stosowania kolanek czy łuków na wlocie i wylocie pompy, co znacząco redukuje straty ciśnienia w instalacji i upraszcza cały układ hydrauliczny.

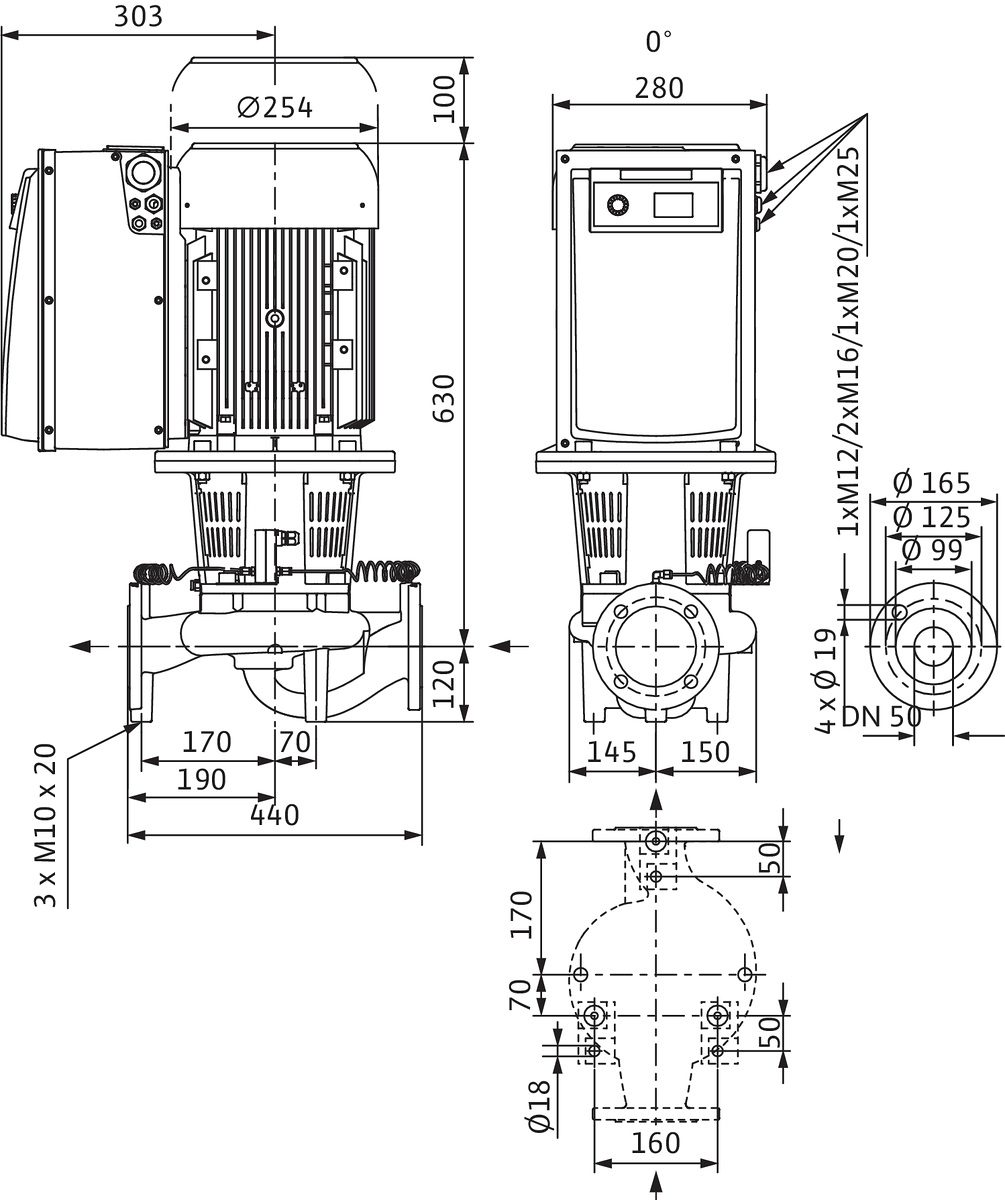

Korpus wykonano z żeliwa GG 25 (EN-GJL-250), a wirnik z żeliwa GG 20 (EN-GJL-200). Wał pompy pracuje ze stalą nierdzewną 1.4122, a uszczelnienie mechaniczne w standardzie to AQEGG - inne warianty dostępne na zapytanie. Całość waży około 112 kg netto i montowana jest na kołnierzach DN 50 według normy EN 1092-2 przy ciśnieniu roboczym PN 16. Długość zabudowy wynosi 440 mm.

Napęd stanowi silnik asynchroniczny trójfazowy o mocy oddawanej 7,5 kW (pobór 8,7 kW) przy prędkości 2900 obr/min. Zasilanie 3~400 V / 50 Hz, prąd znamionowy 14 A. Stopień ochrony IP55 i klasa izolacji F pozwalają na pracę w temperaturze otoczenia do +40°C. Sam silnik spełnia klasę efektywności energetycznej IE4 - najwyższą spośród dostępnych standardowo na rynku.

Regulacja elektroniczna i tryby pracy

Sercem tego rozwiązania jest zintegrowana elektronika regulacyjna pozwalająca na płynne dopasowanie wydajności do aktualnego zapotrzebowania instalacji. Użytkownik ma do dyspozycji kilka trybów regulacji:

• ?p-c - stała różnica ciśnień niezależnie od przepływu,
• ?p-v - zmienna różnica ciśnień rosnąca lub malejąca wraz z przepływem,
• PID-Control - precyzyjna regulacja według nastawionych parametrów,
• tryb ręczny ze stałą prędkością obrotową.

Obsługa odbywa się za pomocą intuicyjnej techniki czerwonego pokrętła z czytelnym wyświetlaczem LCD - każdy instalator czy operator szybko odnajdzie się w menu ustawień. Dodatkowo dostępne są wejścia analogowe 0-10 V, 0-20 mA, 2-10 V, 4-20 mA umożliwiające integrację z systemami BMS lub sterownikami DDC.

Producent przewidział również dwa konfigurowalne przekaźniki do sygnalizacji pracy (SBM) i awarii (SSM) oraz blokadę dostępu przed nieautoryzowaną zmianą ustawień.

Komunikacja i zarządzanie pracą wielopompową

Pompa oferuje kilka interfejsów komunikacyjnych pozwalających na integrację z nowoczesnymi systemami zarządzania budynkiem:

• złącze na podczerwień do bezprzewodowej wymiany danych z urządzeniami IR-Monitor/IR-Stick,
• gniazdo IF-Modułów Wilo obsługujących protokoły Modbus, BACnet, CAN, PLR oraz LON.

Dla instalacji wymagających większej wydajności lub rezerwy przewidziano tryb pracy pomp podwójnych oferujący:

• automatyczne przełączanie awaryjne przy uszkodzeniu jednej pompy,
• zmianę pompy prowadzącej co 24 godziny w celu równomiernego zużycia,
• pracę z dołączaniem optymalizującą sprawność w okresach szczytowego obciążenia.

Media i warunki eksploatacji

Urządzenie toleruje szeroki zakres temperatur przetłaczanego medium - od -20°C do +140°C, co pozwala na jego stosowanie zarówno w instalacjach chłodniczych, jak i wysokotemperaturowych układach grzewczych. Maksymalne ciśnienie robocze to 16 bar (przy temperaturach do +120°C).

Dopuszczalne media to:

• woda grzewcza według wytycznych VDI 2035,
• mieszaniny woda-glikol przy zawartości glikolu do 40% obj. i temperaturze ? +40°C,
• woda chłodząca i zimna,
• olejowe nośniki ciepła (wersja specjalna).

Producent zaleca stosowanie pompy tam, gdzie medium nie zawiera składników powodujących abrazję - piasek, opiłki metalowe czy inne ciała stałe mogą uszkodzić wirnik i uszczelnienie mechaniczne.

Wskaźnik minimalnej sprawności energetycznej MEI wynoszący 0,4 oznacza spełnienie wymogów dyrektywy ErP dotyczącej ekoprojektu pomp wodnych - choć producent zastrzega, że przy zmniejszonej średnicy wirnika sprawność będzie niższa niż przy pełnowymiarowym wirniku.

Ochrona antykorozyjna i wyposażenie dodatkowe

Korpus pompy pokryto powłoką kataforetyczną zapewniającą wysoką odporność korozyjną nawet w wilgotnym środowisku. Standardowo zamontowano otwory odpływowe kondensatu - istotne przy różnicach temperatur między medium a otoczeniem.

W standardowej dostawie oprócz pompy znajdziesz instrukcję montażu i obsługi. Na zamówienie dostępne są dodatkowe opcje jak wirnik brązowy (L1) czy korpus z żeliwa sferoidalnego (H1), a także konsole montażowe do instalacji na fundamencie czy systemy regulacyjne VR-HVAC / CCe-HVAC / SC-HVAC dla bardziej zaawansowanych aplikacji BMS.
