Pompa obiegowa Wilo-CronoLine-IL-E 65/200-15/2-R1-S1 2171041

Wysokowydajna pompa obiegowa do instalacji przemysłowych i centralnego ogrzewania

Pompa obiegowa Wilo-CronoLine-IL-E 65/200-15/2-R1-S1 to jednostka typu in-line zaprojektowana do pracy w systemach wymagających dużych przepływów i stabilnego ciśnienia. Jej konstrukcja pozwala na bezpośrednie montowanie w rurociągu, co upraszcza układ hydrauliczny i oszczędza miejsce w pomieszczeniach technicznych. Urządzenie charakteryzuje się mocą silnika 15 kW (P2) przy poborze mocy 16,7 kW (P1), co przekłada się na możliwość przetłaczania cieczy z nominalnym przepływem 73,66 m3/h. Maksymalna wydajność osiąga poziom 113,8 m3/h, a maksymalna wysokość podnoszenia wynosi 53,59 m. Dzięki zastosowaniu silnika o klasie efektywności energetycznej IE4 oraz wskaźniku minimalnej sprawności (MEI) na poziomie 0,4, pompa zapewnia niskie koszty eksploatacji nawet przy ciągłej pracy. Zasilanie odbywa się z sieci trójfazowej o napięciu 400 V i częstotliwości 50/60 Hz, co czyni ją uniwersalnym rozwiązaniem dla różnych standardów instalacyjnych w przemyśle i dużych obiektach komercyjnych.

Konstrukcja mechaniczna i materiały wytrzymałościowe

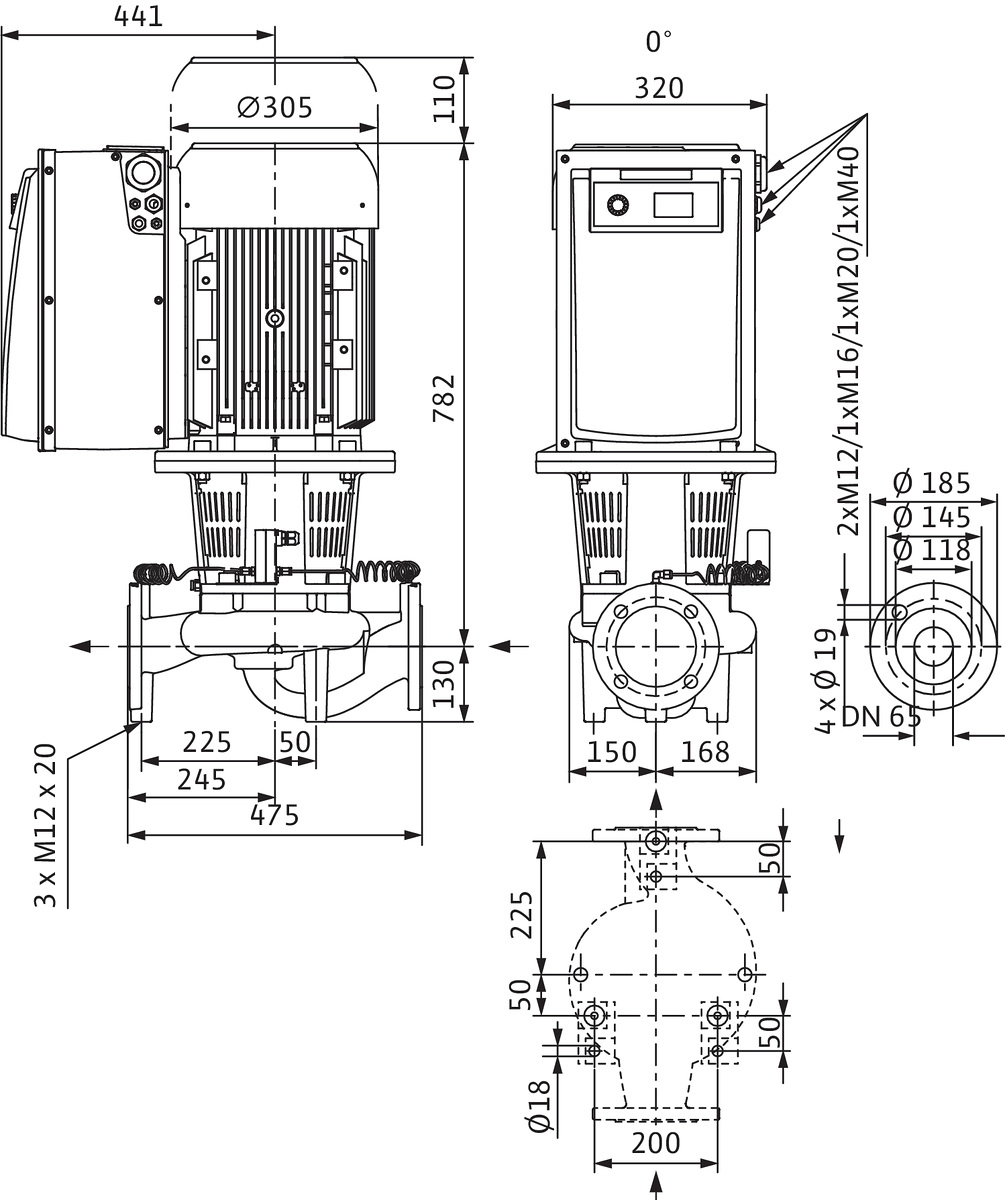

Kluczowym elementem tej pompy jest jej konstrukcja in-line, gdzie przyłącze ssawne i ciśnieniowe znajdują się w jednej osi, co eliminuje konieczność stosowania dodatkowych kolan lub przejść w układzie rurowym. Przyłącza mają średnicę nominalną DN 65 po obu stronach (wlot i wylot) i są wykonane zgodnie z normą EN 1092-2 jako kołnierze o klasie ciśnienia PN 16. Długość wbudowania wynosi 475 mm, co jest wartością standardową dla tego typu urządzeń i ułatwia wymianę bez konieczności przebudowywania instalacji. Korpus pompy wykonano z żeliwa GG 25 (GJL-250), a wirnik z żeliwa GG 20 (GJL-200). Tego rodzaju materiały gwarantują wysoką odporność na korozję i uszkodzenia mechaniczne wynikające z pracy w trudnych warunkach. Dodatkowo korpus pompy oraz kołnierz silnika są seryjnie wyposażone w katodową powłokę elektrolityczną, co znacząco wydłuża żywotność urządzenia w środowiskach o podwyższonej wilgotności lub agresywnym chemicznie otoczeniu. Uszczelnienie mechaniczne typu S1 pozwala na bezpieczną pracę z mieszaninami wody z glikolem (do maksymalnie 50% udziału objętościowego) oraz cieczami zawierającymi oleje, co rozszerza zakres zastosowań poza typowe instalacje grzewcze wodne.

Zakres pracy cieczy i warunki środowiskowe

Urządzenie zostało zaprojektowane do przetłaczania czystej wody oraz mieszanin wody z glikolem w szerokim zakresie temperatur. Temperatura robocza cieczy może wynosić od -20 °C do +140 °C przy pracy ciągłej, co pozwala na zastosowanie pompy nie tylko w systemach centralnego ogrzewania, ale także w instalacjach chłodniczych czy procesowych wymagających podgrzewania lub schładzania medium. Temperatura otoczenia powinna mieścić się w przedziale od 0 °C do +40 °C. Maksymalne ciśnienie robocze wynosi 16 barów, co odpowiada klasie PN 16 przyłączy kołnierzowych. Stopień ochrony IP55 zapewnia odporność na pyły oraz strumienie wody padające pod różnymi kątami, dzięki czemu pompa może być montowana w miejscach narażonych na zachlapania lub kurz, np. w kotłowniach przemysłowych czy halach produkcyjnych. Prędkość obrotowa wirnika wynosi 2900 obr/min, co jest typowe dla pomp dwubiegunowych pracujących przy częstotliwości sieciowej 50 Hz. Wbudowana przetwornica częstotliwości pozwala na elektroniczną regulację prędkości obrotowej silnika zgodnie ze stałą lub zmienną różnicą ciśnień (tryby dp-c/dp-v), co optymalizuje zużycie energii w zależności od aktualnych potrzeb instalacji hydraulicznej.

Zastosowanie praktyczne i korzyści dla instalacji

Pompa Wilo-CronoLine-IL-E znajduje szerokie zastosowanie jako główny element cyrkulacyjny w dużych systemach ogrzewania budynków użyteczności publicznej, hoteli czy zakładów przemysłowych. Jej wysoka wydajność nominalna rzędu ponad 73 m3/h sprawia, że jest idealna do obiegu wody grzewczej o dużej pojemności wodnej lub do systemów chłodzenia procesowego. Możliwość montażu bezpośrednio na rurociągu eliminuje potrzebę stosowania dodatkowych wsporników czy fundamentów pod samą pompę - wystarczy zamocować ją między dwoma sekcjami rury za pomocą kołnierzy PN 16. Wersja -R1-S1 posiada wbudowane przyłącza pomiarowe ciśnienia (R 1/8), które umożliwiają podłączenie czujnika różnicy ciśnień (sam czujnik nie jest fabrycznie zamontowany), co jest kluczowe dla precyzyjnej regulacji pracy przetwornicy częstotliwości. Klasa izolacji F silnika zapewnia dodatkowy margines bezpieczeństwa termicznego przy długotrwałej pracy pod obciążeniem. Dzięki kompaktowej budowie in-line oraz wysokiej sprawności energetycznej (IE4), urządzenie minimalizuje straty energii podczas transportu ciepła lub zimna przez sieć rurociągów, co przekłada się na niższe rachunki za energię elektryczną przez cały okres eksploatacji instalacji.
