Pompa obiegowa Wilo-CronoTwin-DL 100/160-18,5/2-S1 podwójna 2158596

Konstrukcja i budowa podwójnej pompy in-line

Pompa Wilo CronoTwin-DL to podwójna jednostka pompująca z dwoma niezależnymi dławnicowymi pompami wirowymi we wspólnym korpusie z klapą przełączającą. Rozwiązanie to umożliwia ciągłą pracę jednej pompy z automatycznym przełączeniem na drugą w razie awarii - bez przerywania procesu technologicznego.

Korpus pompy i latarnia pokryte są powłoką kataforetyczną, co zapewnia skuteczną ochronę antykorozyjną. Konstrukcja blokowa z sztywno połączonym silnikiem kołnierzowym redukuje drgania i zapewnia cichą pracę urządzenia. Mieszkowe uszczelnienie mechaniczne jest niezależne od kierunku obrotów i działa w trybie wymuszonego opływu - zmniejsza to ryzyko przecieków przy wysokich temperaturach i ciśnieniach.

Wirnik wykonany z brązu CuSn10-C ma konstrukcję redukującą kawitację, co przekłada się na mniejsze zużycie elementów roboczych przy dużych przepływach.

Parametry robocze i możliwości

Seria CronoTwin-DL osiąga maksymalny przepływ 321,9 m3/h przy wysokości podnoszenia do 29,98 m. Przepływ nominalny (BEP) wynosi 296,9 m3/h przy ciśnieniu 234,38 kPa. To parametry typowe dla dużych instalacji przemysłowych - sieci ciepłownicze, systemy chłodzenia procesowego czy instalacje klimatyzacyjne w obiektach komercyjnych.

Silnik o mocy 18,5 kW pracuje z prędkością 2900 obr/min, pobierając prąd znamionowy 31,8 A przy napięciu 400 V (trójfazowe). Klasa izolacji F pozwala na bezpieczną pracę w szerokim zakresie temperatur medium - od -20°C do 140°C. Maksymalne ciśnienie robocze to 16 bar, co odpowiada standardowi kołnierzy PN 16.

Zakres temperatur otoczenia mieści się w przedziale od -15°C do 40°C, więc urządzenie sprawdza się zarówno w kotłowniach przemysłowych, jak i w zewnętrznych stacjach ciepłowniczych.

Zastosowania przemysłowe

Podwójna konstrukcja czyni tę pompę idealnym wyborem tam, gdzie nieprzerwana praca instalacji jest krytyczna - elektrownie, ciepłownie miejskie, zakłady chemiczne czy duże obiekty komercyjne wymagające ciągłej cyrkulacji czynnika grzewczego lub chłodniczego.

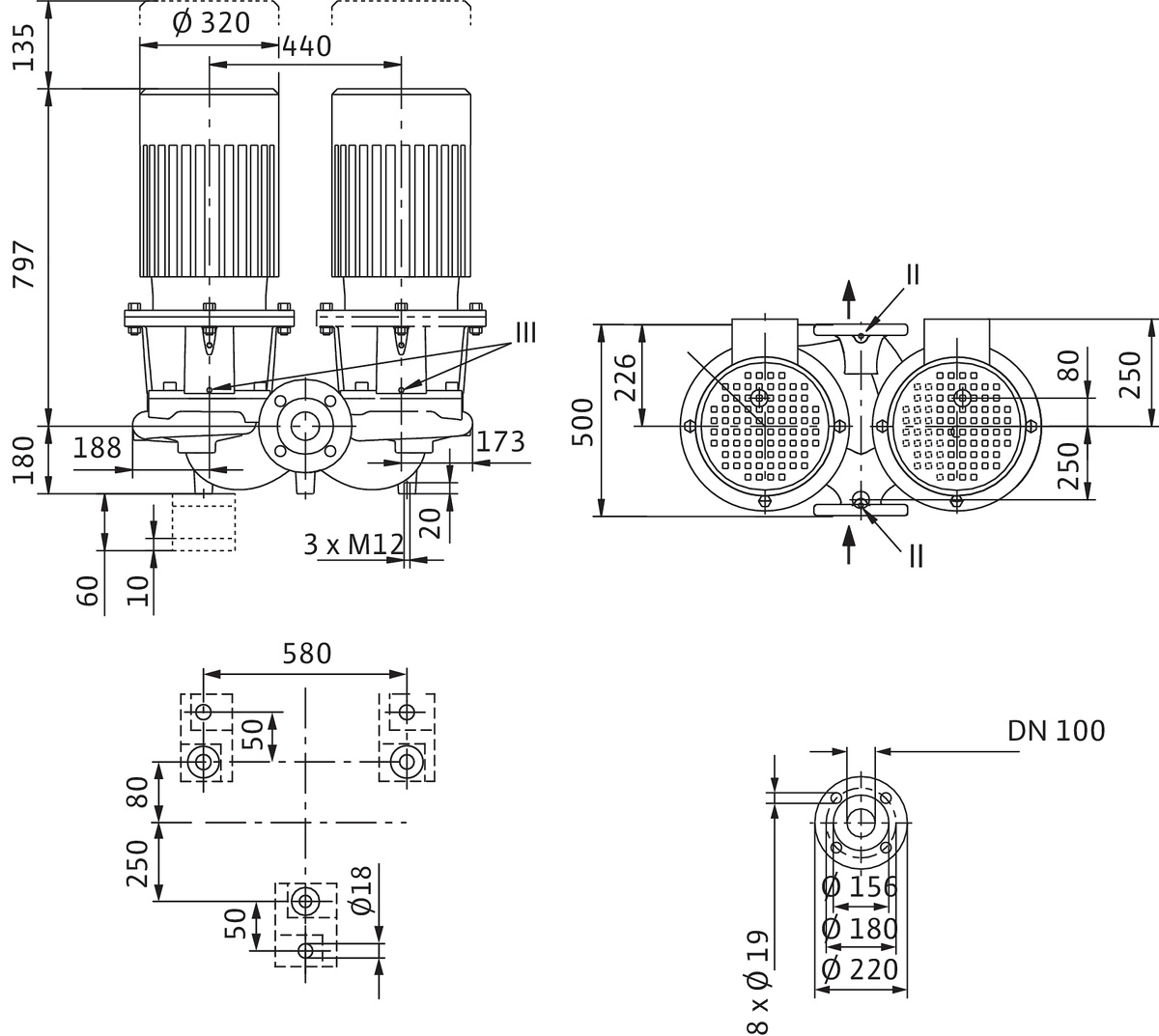

Kołnierze przyłączeniowe wykonane wg normy EN 1092-2 w rozmiarze DN 100 ułatwiają integrację z powszechnie stosowanymi rurociągami stalowymi. Długość wbudowania wynosząca 500 mm determinuje rozstaw otworów montażowych - trzeba to uwzględnić przy projektowaniu orurowania.

Wskaźnik minimalnej sprawności MEI = 0,4 plasuje pompę powyżej wymagań dyrektywy ErP dla tego typu urządzeń. Silniki o mocy ?5,5 kW są seryjnie wyposażone w czujniki termistorowe chroniące uzwojenie przed przegrzaniem - to istotne zabezpieczenie przy długotrwałej pracy ciągłej.

Materiały i trwałość

Korpus pompy wykonano z żeliwa GG 25 (GJL-250) - materiału odpornego na wysokie ciśnienia i dobrze radzącego sobie z obciążeniami mechanicznymi typowymi dla instalacji przemysłowych. Brązowy wirnik dobrze znosi kontakt z wodą technologiczną i glikolowymi nośnikami ciepła stosowanymi w instalacjach grzewczych i chłodniczych.

Stopień ochrony obudowy silnika to IP55 - pyłoszczelność oraz ochrona przed strumieniami wody z dowolnego kierunku pozwalają na montaż w pomieszczeniach technicznych o podwyższonej wilgotności lub zapyleniu. Klasa efektywności energetycznej silnika to IE3, co oznacza spełnienie aktualnych wymogów dyrektywy ecodesign dla silników elektrycznych przemysłowych.
