Pompa obiegowa Wilo-CronoTwin-DL 100/200-3/4-S1 podwójna 2171382

Konstrukcja i zasada działania

Podwójna pompa in-line Wilo-CronoTwin-DL to urządzenie składające się z dwóch jednostopniowych dławnicowych pomp wirowych umieszczonych we wspólnym korpusie. Klapa przełączająca pozwala na płynne przekazywanie przepływu między jedną a drugą jednostką roboczą - lub ich równoległą pracę - bez konieczności zatrzymywania instalacji. Taka konfiguracja sprawdza się wszędzie tam, gdzie wymagana jest ciągłość dostawy medium lub możliwość szybkiego przełączenia rezerwy.

Korpus pompy wykonano z żeliwa GG25 (GJL-250), co zapewnia odpowiednią sztywność przy ciśnieniu roboczym sięgającym 16 bar. Wnętrze korpusu oraz latarnia pokryte są powłoką kataforetyczną - to standardowe zabezpieczenie antykorozyjne stosowane przez producenta w pompach tego segmentu. Wirnik wykonano z brązu CuSn10-C - stopu odpornego na ścieranie i korozję galwaniczną w kontakcie z wodą o różnej twardości.

Napęd stanowi silnik trójfazowy o mocy 3 kW (1450 obr/min), spełniający wymagania klasy efektywności energetycznej IE3. Konstrukcja blokowa z latarnią i sztywno połączonym silnikiem kołnierzowym redukuje emisję drgań i przenoszenie hałasu na rurociąg - istotna cecha przy montażu w pobliżu pomieszczeń użytkowanych.

Uszczelnienie wału to mieszkowe uszczelnienie mechaniczne z wymuszonym opływem, niezależne od kierunku obrotów. Rozwiązanie to zmniejsza ryzyko przecieków przy niestabilnych warunkach pracy. Wirnik ma profil redukujący kawitację, co wydłuża żywotność całego zespołu przy przetłaczaniu wody o niższej temperaturze.

Przyłącza i wymiary montażowe

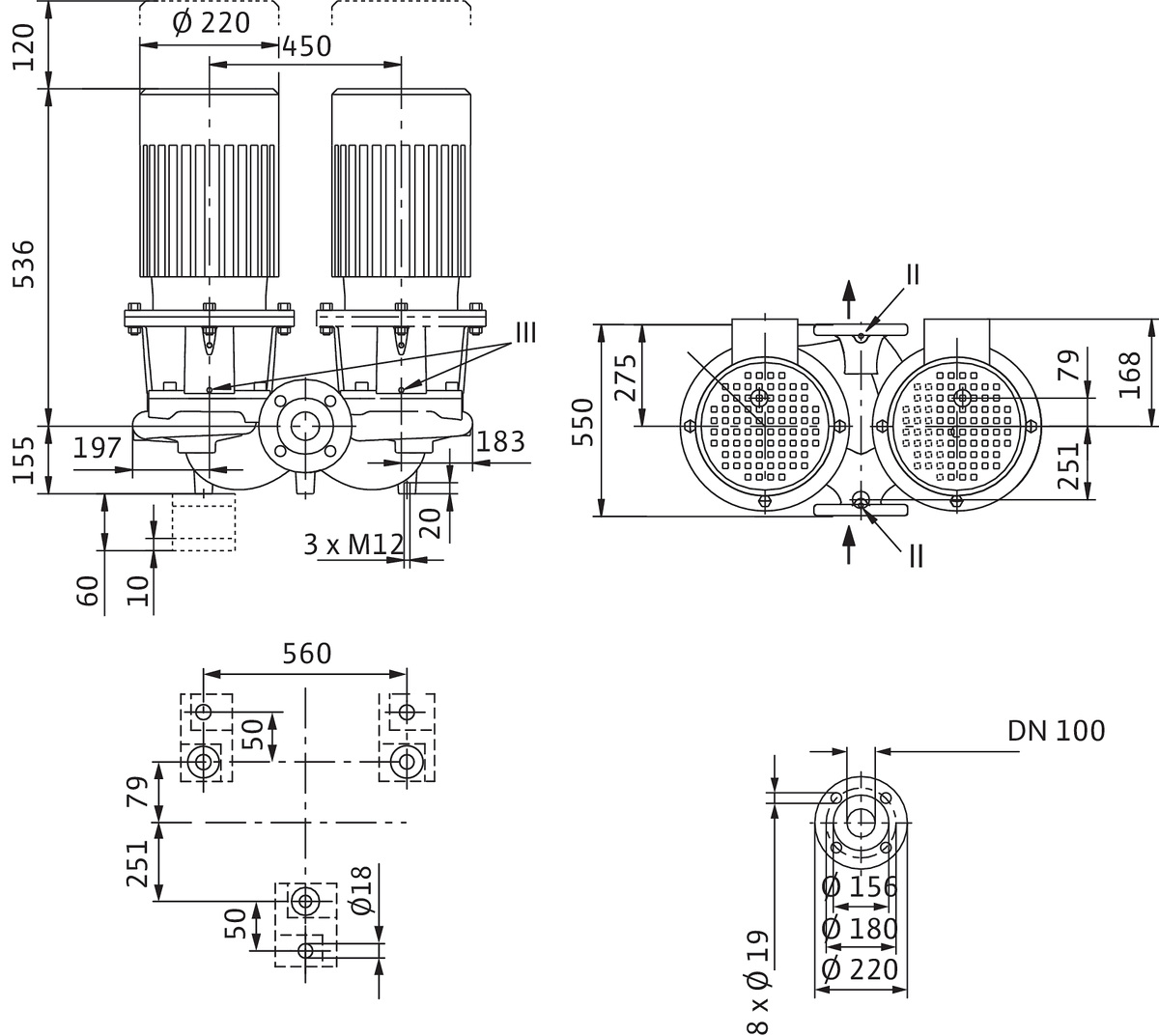

Przyłącza po stronie ssawnej i tłocznej wykonano jako kołnierze według normy EN 1092-2, każde w klasie ciśnienia PN 16. Średnica nominalna DN100 odpowiada rurociągom o wymiarach typowym dla średnich i większych instalacji ciepłowniczych oraz przemysłowych. Długość wbudowania wynosi 550 mm - parametr kluczowy przy projektowaniu zabudowy na rurociągu lub dobieraniu konsol fundamentowych (konsole dostępne za dopłatą). Kołnierze wyposażono w przyłącza pomiarowe ciśnienia R1/8, umożliwiające podłączenie manometrów kontrolnych bez ingerencji w integralność instalacji.

Dane elektryczne i warunki pracy

Silnik zasilany jest napięciem trójfazowym 400 V (zakres tolerancji zgodny ze standardami sieci przemysłowych). Pobór prądu przy pełnym obciążeniu to 6,5 A. Klasa izolacji uzwojeń to F (dopuszczalna temperatura do 155°C), a stopień ochrony obudowy IP55 pozwala na eksploatację w warunkach zewnętrznych oraz w pomieszczeniach o podwyższonym zapyleniu.

Zakres temperatur przetłaczanej cieczy mieści się między -20°C a +140°C, co otwiera możliwość stosowania pompy zarówno w instalacjach ciepłowniczych (centralne ogrzewanie, sieci ciepłownicze), jak i w układach chłodniczych czy technologicznych przemysłu spożywczego. Temperatura otoczenia może wynosić od -15°C do +40°C.

Wskaźnik minimalnej sprawności energetycznej MEI = 0,4 określa efektywność hydrauliczną pompy względem najlepszych dostępnych rozwiązań na rynku - im wyższa wartość, tym mniejsze zużycie energii przy porównywalnej wydajności.

Zastosowania

Podwójna konstrukcja czyni tę pompę typowym wyborem do:

• dużych systemów centralnego ogrzewania w budynkach komercyjnych i użyteczności publicznej,
• ciepłownictwa komunalnego - źródła ciepła, wymienniki sieciowe,
• instalacji przemysłowych wymagających rezerwy roboczej bez przerywania procesu,
• układów chłodzenia maszyn i urządzeń technologicznych,
• systemów pośredniczących w przesyle medium między źródłem a odbiornikiem.

Montaż możliwy jest bezpośrednio na rurociągu (przyłącza kołnierzowe) lub na fundamencie - elastyczność ta ułatwia adaptację do warunków istniejącej kotlowni lub rozdzielni cieplnej.
