Pompa obiegowa Wilo-CronoTwin-DL 100/210-30/2-S1 podwójna 2171469

Dwugłowicowa pompa odśrodkowa do wymagających instalacji

Seria Wilo-CronoTwin-DL to jednostopniowe niskociśnieniowe pompy odśrodkowe w wykonaniu Inline z dwoma głowicami roboczymi zamontowanymi na wspólnym korpusie. Konstrukcja tego typu pozwala na redukcję miejsca zabudowy oraz kosztów instalacyjnych - zamiast dwóch oddzielnych pomp wystarczy jedno urządzenie z dwoma wirnikami na wspólnym wale.

Dzięki pracy równoległej obu głowic urządzenie obsłuży większe przepływy przy zachowaniu kompaktowych wymiarów. W trybie pracy rezerwowej lub szczytowej jedna głowica może pracować całą dobę podczas gdy druga pozostaje w gotowości - to rozwiązanie spotykane w dużych kotłowniach i centralach cieplnych.

Konstrukcja i materiały

Korpus pompy wykonano z żeliwa GG 25 (GJL-250) - materiału odpornego na ciśnienie robocze do 16 bar i temperatury medium od -20 do +140°C. Średnica nominalna przyłączy kołnierzowych DN 100 odpowiada standardowi EN 1092-2, co zapewnia kompatybilność z rurociągami w większości instalacji przemysłowych i komercyjnych.

Wirnik z brązu CuSn10-C dobrze znosi kontakt z wodą grzewczą (zgodnie z VDI 2035), wodą glikolową przy zawartości glikolu do 40% objętościowo oraz wodą chłodniczą i lodową - bez domieszki substancji ściernych.

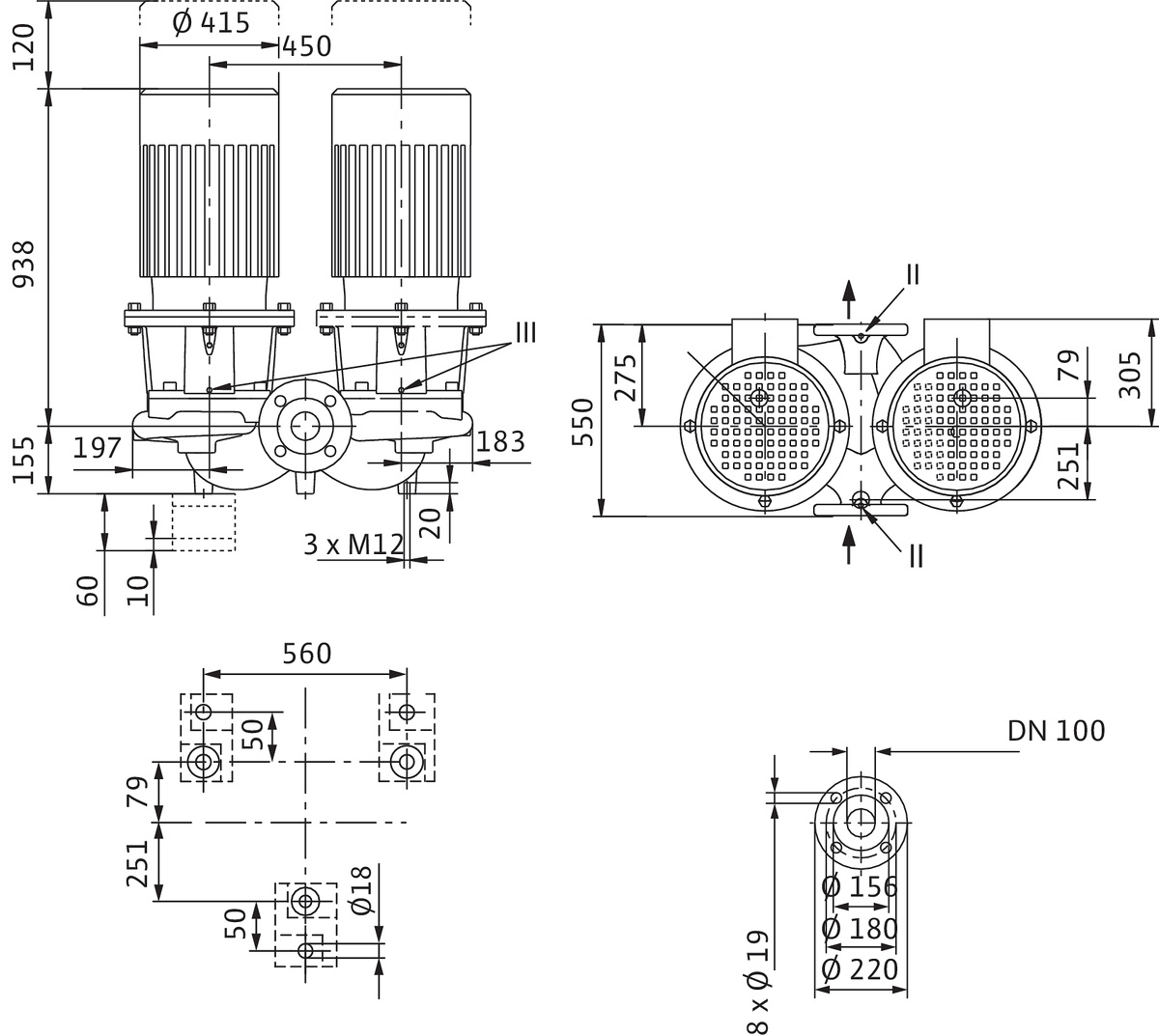

Napęd stanowi silnik trójfazowy o mocy 30 kW pracujący z prędkością 2900 obr./min. Długość zabudowy 550 mm oraz masa około 700 kg wymagają odpowiedniego fundamentu i przestrzeni serwisowej.

Parametry robocze i efektywność

Maksymalna wydajność sięga 145 m3/h, a wysokość podnoszenia 54,4 m - wystarczająco do pokrycia zapotrzebowania dużych obiektów użyteczności publicznej, zakładów przemysłowych czy sieci ciepłowniczych.

Indeks minimalnej efektywności MEI na poziomie 0,4 oznacza spełnienie wymogów dyrektywy ErP dotyczącej ekoprojektu pomp wodnych. Silnik klasy IE3 gwarantuje niższe zużycie energii w porównaniu z silnikami niższych klas.

Stopień ochrony IP55 pozwala na instalację w pomieszczeniach zamkniętych o standardowej wilgotności. Izolacja klasy F toleruje temperaturury otoczenia od -15 do +40°C.

Praca rezerwowa i szczytowa

Kluczową zaletą konstrukcji dwugłowicowej jest możliwość przełączania między trybami pracy:

• Praca podstawowa/rezerwowa - jedna głowica pracuje ciągle, druga włącza się automatycznie w razie awarii pierwszej,
• Praca szczytowa - obie głowice pracują jednocześnie przy zwiększonym zapotrzebowaniu,
• Praca pojedyncza - jedna głowica obsługuje całą instalację przy obniżonym obciążeniu.

Praca równoległa dwóch głowic umożliwia płynne dostosowanie wydajności do aktualnych potrzeb systemu bez przewymiarowania instalacji.

Podłączenie elektryczne i sterowanie

Zasilanie trójfazowe 400 V / 50 Hz, prąd znamionowy 52,2 A. Pompa przystosowana jest do współpracy z systemami regulacji obrotów Wilo Auto Control - regulacja częstotliwości pozwala precyzyjnie dopasować parametry hydrauliczne do charakterystyki instalacji i dodatkowo obniżyć zużycie energii.

Kołnierze przyłączeniowe PN 16 zapewniają szczelność połączenia przy ciśnieniach roboczych typowych dla średnich i dużych instalacji c.o.
