Pompa obiegowa Wilo-CronoTwin-DL 100/220-5,5/4-S1 podwójna 2171384

Dwupompy Inline do wymagających instalacji przemysłowych

Wilo-CronoTwin-DL to dwupompa Inline przeznaczona do profesjonalnych instalacji grzewczych i chłodniczych, gdzie wymagana jest wysoka wydajność przy ciągłej pracy. Konstrukcja z dwoma jednostopniowymi dławicowymi pompami wirowymi w jednym korpusie umożliwia automatyczne przełączanie między jednostkami - gdy jedna pracuje, druga pozostaje w rezerwie gotowej do uruchomienia w razie awarii lub szczytowego zapotrzebowania.

Budowa i rozwiązania konstrukcyjne

Korpus wykonany z żeliwa GG25 (GJL-250) zapewnia odporność na ciśnienie robocze do 16 barów w temperaturach od -20°C do +140°C, co pozwala na stosowanie pompy zarówno w instalacjach ciepłowniczych, jak i chłodniczych. Dwie pompy pracują we wspólnym korpusie z wbudowaną klapą przełączającą - rozwiązanie eliminuje konieczność stosowania zewnętrznych zaworów przekierowujących.

Ważnym elementem jest mieszkowe uszczelnienie mechaniczne niezależne od kierunku obrotów z wymuszonym opływem - rozwiązanie to znacząco wydłuża żywotność pakietu uszczelniającego nawet przy zmiennych warunkach pracy. Wirnik z brązu CuSn10-C redukuje zjawisko kawitacji, co przekłada się na cichszą pracę i mniejsze zużycie elementów hydraulicznych.

Konstrukcja blokowa ze sztywno połączonym silnikiem kołnierzowym tworzy sztywny układ odporny na drgania - pompa pracuje stabilnie nawet przy wysokich przepływach.

Parametry hydrauliczne i eksploatacyjne

Jednostka osiąga przepływ nominalny 184,3 m3/h przy maksymalnym 226,5 m3/h i wysokości podnoszenia 14,76 m (120,13 kPa). Prędkość obrotowa 1450 obr./min przy częstotliwości 50 Hz oznacza spokojną, mniej awaryjną pracę niż w przypadku szybszych agregatów.

Silnik o mocy 5,5 kW pobiera przy tym prąd znamionowy 11,1 A przy napięciu 400V (trójfazowe). Klasa sprawności energetycznej IE3 to standard rynkowy dla urządzeń przemysłowych tego kalibru - silniki o mocy od 5,5 kW są seryjnie wyposażone w czujniki termistorowe chroniące przed przegrzaniem uzwojeń.

Stopień ochrony IP55 pozwala na montaż w pomieszczeniach wilgotnych lub zapylonych; zakres temperatur otoczenia od -15°C do +40°C obejmuje większość warunków panujących w kotłowniach i maszynowniach.

Materiały i trwałość

Korpus oraz latarnia pokryte są powłoką kataforetyczną - metoda ta gwarantuje równomierną ochronę antykorozyjną również w trudno dostępnych miejscach odlewów, co jest istotne przy długoletniej eksploatacji instalacji grzewczych.

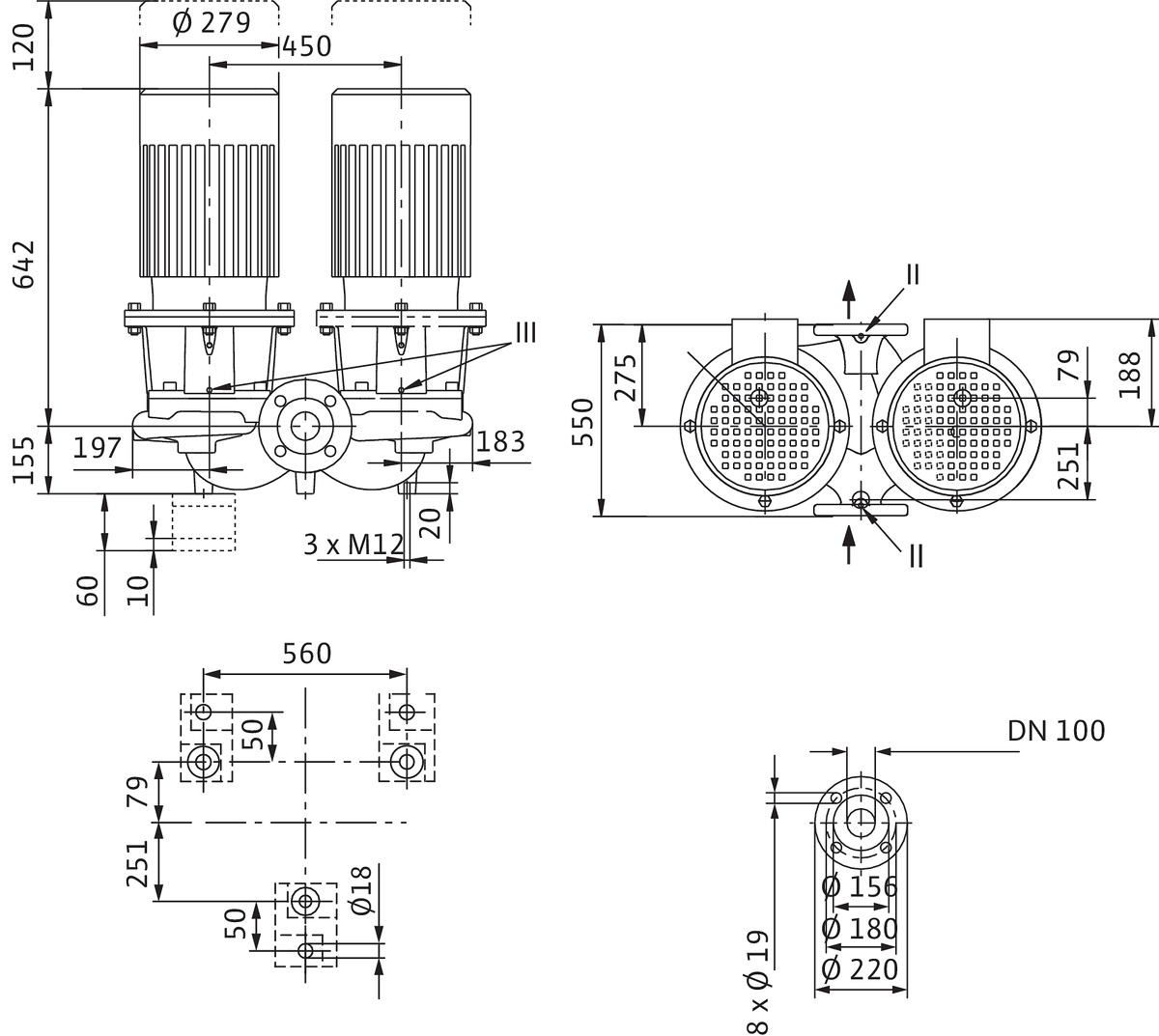

Kołnierze przyłączeniowe DN100 wykonane wg normy EN 1092-2 klasy PN16 umożliwiają standardowy montaż na rurociągach przemysłowych lub ustawienie na fundamencie. Długość wbudowania 550 mm to istotny parametr przy projektowaniu rozmieszczenia armatury i kompensatorów.

Skrzynia zaciskowa silnika do 7,5 kW dostępna jest w wersji metalowej lub z tworzywa - przy standardowym zamówieniu dostarczana jest ta druga; metalowa wymaga zamówienia jako wariant specjalny.
