Pompa obiegowa Wilo-CronoTwin-DL 125/190-4/4-S1 podwójna 2171388

Dwupompowe rozwiązanie dla dużych instalacji cieplnych

Pompa CronoTwin-DL 125/190-4/4-S1 to dwupompowa maszyna typu Inline przeznaczona do profesjonalnych instalacji HVAC - systemów ogrzewania, klimatyzacji i wentylacji o znaczącym zapotrzebowaniu na przepływ. Konstrukcja z dwiema pompami odśrodkowymi o suchym wirniku umieszczonymi we wspólnej obudowie z zaworem przełączającym pozwala na automatyczne przejmowanie pracy przez drugą jednostkę w przypadku awarii pierwszej, co zapewnia ciągłość dostaw ciepła lub chłodu.

Budowa i materiały

Korpus pompy wykonano z żeliwa szarego GG 25 (GJL-250) - sprawdzonego materiału odpornego na ciśnienie robocze do 16 bar (przy temperaturach do 120°C; przy 140°C dopuszczalne jest 13 bar). Elementy hydrauliczne - wirnik z brązu CuSn10-C oraz wał ze stali nierdzewnej - dobrano pod kątem trwałości w warunkach ciągłej pracy z medium o temperaturze od -20°C do +140°C. Uszczelnienie mechaniczne typu Q1Q1X4GG (z dzwonem) jest niezależne od kierunku obrotów i wymusza zalewanie, co eliminuje ryzyko przecieków przy różnych konfiguracjach pracy.

Istotnym detalem konstrukcyjnym jest powłoka kataforezyczna nakładana na korpus pompy oraz lanternę - warstwa ta znacząco podnosi odporność korozyjną elementów stalowo-żeliwnych w kontakcie z wilgocią i agresywnymi mediami.

Parametry hydrauliczne i elektryczne

Jednostka osiąga maksymalną wydajność 237 m3/h przy wysokości podnoszenia dochodzącej do około 10 m słupa wody. Przepływ nominalny w punkcie optymalnej pracy (BEP) wynosi te same 237 m3/h przy ciśnieniu około 79 kPa. Indeks minimalnej sprawności hydraulicznej MEI ? 0,4 plasuje pompę w grupie urządzeń spełniających aktualne wymagania efektywnościowe.

Silnik trójfazowy o mocy P2 = 4 kW pracuje z prędkością 1450 obr./min, pobierając prąd znamionowy 8,2 A przy napięciu 3×400 V / 50 Hz. Tolerancja napięcia ±10% pozwala na stabilną pracę nawet przy niewielkich wahaniach sieci zasilającej. Klasa izolacji F oraz stopień ochrony IP55 umożliwiają instalację zarówno wewnątrz budynków technicznych, jak i w częściowo osłoniętych przestrzeniach przemysłowych - zakres temperatur otoczenia to -15...40°C.

Sprawność silnika rośnie z obciążeniem: przy pełnym obciążeniu osiąga 88%, co jest typowe dla jednostek klasy energetycznej IE3. Współczynnik mocy wynosi 0,79.

Przyłącza i wymiary montażowe

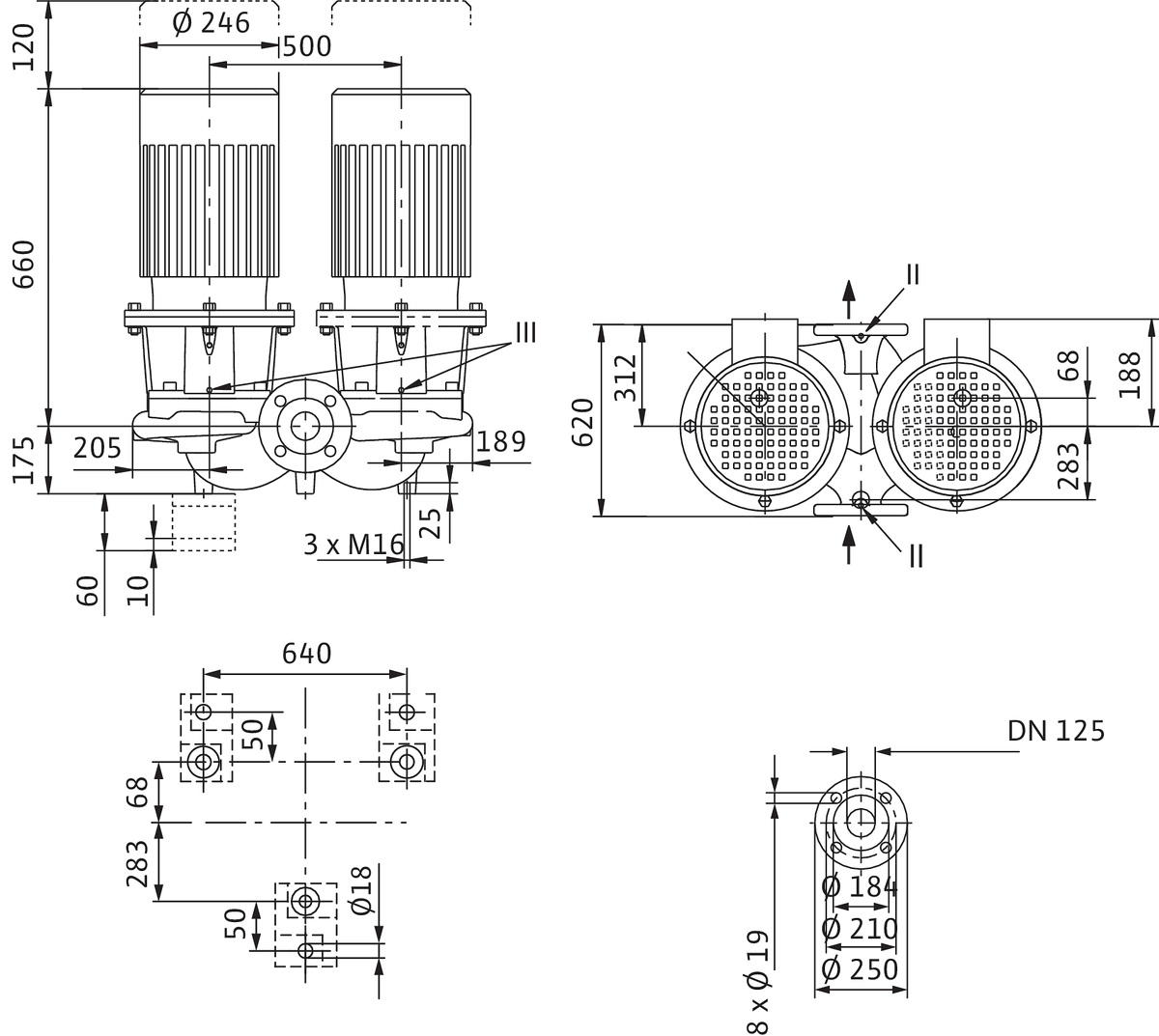

Przyłącza kołnierzowe DN125 wykonano według normy EN 1092-2 w klasie ciśnienia PN16 - standardowe połączenie dla instalacji przemysłowowych średniego i dużego kalibru. Długość zabudowy to 620 mm, a masa netto wynosi około 254 kg (brutto z paletą transportową - prawie 293 kg). Kształt końcówek rurowych jest okrągły.

Konstrukcja monoblokowa z sztywno połączonym silnikiem standardowym eliminuje potrzebę stosowania sprzęgła elastycznego - całość tworzy kompaktowy blok gotowy do montażu między rurociągami lub na fundamencie. Bramy pomiarowe R 1/8 umieszczone na kołnierzach umożliwiają podłączenie czujników ciśnienia bez ingerencji w rurociąg główny.

Tryb pracy zespołu dwupompowego

Zespół dwupompowy pracuje najczęściej w trybie automatycznej alternacji - sterownik przełącza aktywną pompę po określonym czasie lub cyklu roboczym, równomiernie rozkładając zużycie między oba układy hydrauliczne. Funkcja ta wydłuża żywotność całego zespołu i zmniejsza ryzyko przestojów serwisowych.

W razie awarii jednej pompy druga automatycznie przejmuje jej funkcję - zawór przełączający kieruje medium przez rezerwową jednostkę bez konieczności ręcznej interwencji obsługi. Dodatkowo pompa rezerwowa wykonuje okresowe krótkie rozruchy próbne podczas postoju, co pozwala wykryć ewentualne problemy techniczne przed faktyczną awarią.

Producent oferuje opcjonalne sterowniki Comfort Controller (CC-HVAC) umożliwiające płynną regulację obrotów zależną od ciśnienia różnicowego lub temperatury - rozwiązanie przydatne tam, gdzie zapotrzebowanie na przepływ zmienia się dynamicznie w cyklu dobowym lub sezonowym.
