Pompa obiegowa Wilo-CronoTwin-DL 125/270-11/4-S1 podwójna 2171392

Konstrukcja podwójna do instalacji in-line

Wilo-CronoTwin-DL to dwupompowa jednostka centralnego ogrzewania zaprojektowana do pracy w układach wymuszonych. Dwie jednostopniowe pompy dławnicowe zamontowane we wspólnym korpusie tworzą kompaktowy zespół zdolny obsłużyć przepływ do 113 m3/h przy wysokości podnoszenia 25,37 m. Klapa przełączająca wbudowana w korpus umożliwia wybór aktywnej pompy bez przerywania pracy całego układu - jednocześnie pracuje tylko jedna strona, druga pozostaje w rezerwie gotowej do natychmiastowego załączenia.

Konstrukcja typu in-line pozwala na montaż bezpośrednio na rurociągu lub na fundamencie. Wspólny korpus z latarnią i sztywno połączonym silnikiem kołnierzowym tworzy odporną na drgania jednostkę blokową zapewniającą cichą pracę - istotną w instalacjach budynków użyteczności publicznej i osiedli mieszkaniowych.

Materiały i odporność korozyjna

Korpus pompy wykonano z żeliwa GG 25 (GJL-250), które sprawdza się w instalacjach wodnych o temperaturze od -20°C do +140°C. Powierzchnia korpusu i latarni pokryta jest powłoką kataforetyczną - metoda cynkowania kataforetycznego zapewnia lepszą adhezję niż standardowe malowanie, co przekłada się na trwałość antykorozyjną w warunkach wilgotności typowych dla kotłowni i przemysłowych węzłów cieplnych.

Wirnik wykonano z brązu CuSn10-C - stopu cyny i miedzi odpornego na erozję kawitacyjną. Specjalnie ukształtowany wirnik redukuje ryzyko kawitacji przy zmiennych ciśnieniach ssania, co jest istotne przy niestabilnych warunkach po stronie wlotowej. Uszczelnienie mechaniczne typu mieszkowego działa niezależnie od kierunku obrotów silnika - eliminuje to ryzyko nieszczelności przy ewentualnym błędnym podłączeniu faz.

Parametry pracy i zasilanie

Jednostka napędzana jest silnikiem trójfazowym o mocy 11 kW pobierającym 22 A przy napięciu 400 V / 50 Hz. Prędkość obrotowa 1450 obr/min to typowa dla silników niskiej prędkości - mniejsze zużycie mechaniczne niż przy wyższych obrotach i niższy poziom hałasu. Silnik spełnia klasę efektywności IE3, a jego izolacja odpowiada klasie F według IEC (dopuszczalna temperatura wewnętrzna do 155°C). Pompy wyposażone seryjnie w czujniki termistorowe chronią uzwojenie przed przegrzaniem - to standard dla jednostek ?5,5 kW.

Maksymalne ciśnienie robocze wynosi 16 bar, co pozwala na stosowanie w tradycyjnych instalacjach C.O. oraz w wymiennikach ciepła sieci ciepłowniczych średniej skali. Stopień ochrony obudowy IP55 zapewnia pyłoszczelność i ochronę przed strumieniem wody - skrzynka przyłączeniowa bezpieczna nawet przy montażu w wilgotnych kotłowniach.

Przyłącza i wymiary montażowe

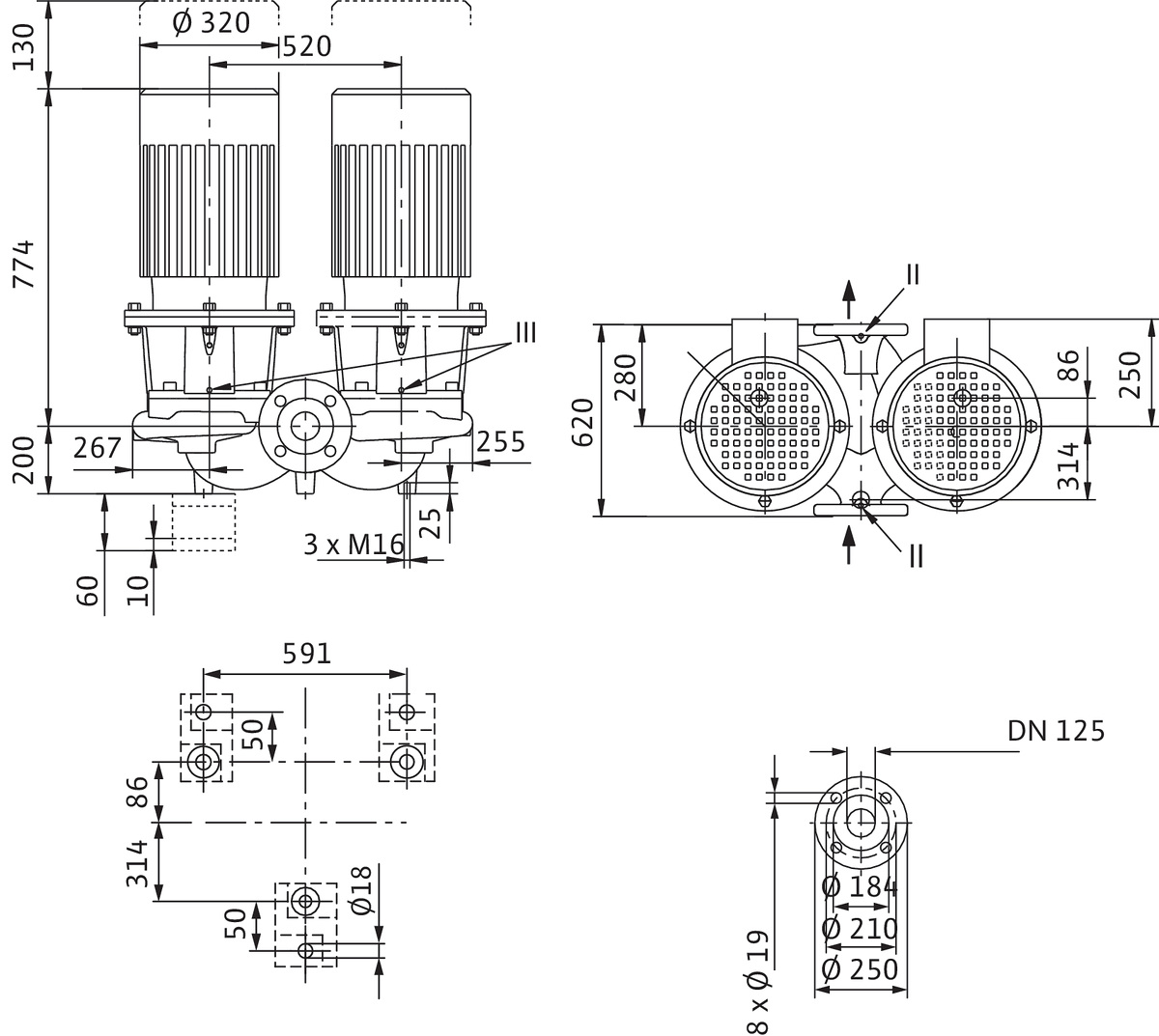

Strona wlotowa i wylotowa wyposażone są w kołnierze według normy EN 1092-2 o średnicy nominalnej DN 125 i klasie ciśnienia PN 16. Kołnierze mają fabrycznie wykonane przyłącza pomiarowe ciśnienia R 1/8 umożliwiające podłączenie manometrów kontrolnych bez dodatkowych gwintów. Długość zabudowy wynosi 620 mm - parametr kluczowy przy planowaniu wymiany istniejących pomp lub projektowaniu nowych rozdzielni cieplnych.

Temperatura otoczenia pracy: od -15°C do +40°C pozwala na instalację zarówno w ogrzewanych kotłowniach, jak i w piwnicach bez stałego ogrzewania (przy zachowaniu odpowiedniej wentylacji). Wskaźnik minimalnej sprawności energetycznej MEI = 0,4 określa efektywność hydrauliczną zgodnie z rozporządzeniem ERP dla pomp wodnych - parametr istotny przy ocenie zużycia energii eksploatacyjnej budynku.
