Pompa obiegowa Wilo-CronoTwin-DL 200/345-55/4-S1 podwójna 2171419

Dwukomorowa pompa odśrodkowa do dużych instalacji przemysłowych

Seria Wilo-CronoTwin-DL to konstrukcja inline wyposażona w dwie komory robocze zamontowane na wspólnym wale napędowym - jedno urządzenie zastępuje dwa oddzielne agregaty pompowe. Model 200/345 dysponuje mocą silnika 55 kW i jest przystosowany do połączeń kołnierzowych DN200 w klasie ciśnienia PN16, co czyni go typowym wyborem do dużych rozbudów ciepłowniczych, sieci chłodniczych i instalacji przemysłowych o znaczącym zapotrzebowaniu na przepływ.

Budowa i materiały

Korpus pompy wykonano z żeliwa GG 25 (GJL-250) - gatunku o dobrej odporności na ciśnienie robocze do 16 barów i szerokiej kompatybilności z nośnikami ciepła stosowanymi w instalacjach CO i chłodniczych. Wirniki pracujące w obu komorach wykonano z brązu CuSn10-C, który dobrze znosi kontakt z wodą grzewczą oraz mieszaninami glikolowymi bez ryzyka korozji elektrochemicznej.

Konstrukcja inline oznacza, że rurociągi podłącza się bezpośrednio do kołnierzy wlotowego i wylotowego - oba według normy EN 1092-2, co zapewnia uniwersalną wymierność z armaturą dostępną na rynku europejskim. Długość zabudowy wynosząca 820 mm determinuje wymagania przestrzenne przy projektowaniu rozmieszczenia pompy w maszynowni lub rozdzielni.

Napęd stanowi silnik trójfazowy (400 V / 50 Hz) o klasie sprawności IE3, co przy mocy P2 = 55 kW przekłada się na niższe koszty eksploatacyjne w porównaniu z silnikami niższych klas efektywnościowych - różnica jest odczuwalna zwłaszcza przy pracy ciągłej przez cały sezon grzewczy.

Parametry pracy

Przy prędkości obrotowej 1450 obr./min (silnik czterobiegunowy) pompa osiąga maksymalny przepływ rzędu 585,9 m3/h i wysokość podnoszenia do 41,62 m. W punkcie optymalnej pracy (BEP) przepływ nominalny wynosi około 390,6 m3/h, co odpowiada ciśnieniu rozporowemu 336,76 kPa.

Wskaźnik minimalnej sprawności energetycznej MEI = 0,4 plasuje urządzenie powyżej wymogów dyrektywy ErP dla pomp wodnych - przy doborze warto sprawdzić charakterystyki pompowe w dokumentacji producenta i dopasować punkt pracy tak, aby nie pracować stale przy skrajnych wydajnościach.

Zakres temperatur medium mieści się między -20 °C a +140 °C, co pozwala na stosowanie zarówno w niskotemperaturowych systemach chłodniczych, jak i instalacjach ciepłowniczych o podwyższonych parametrach roboczych.

Tryby eksploatacyjne

Konstrukcja dwugłowicowa umożliwia utrzymanie ciągłości pracy instalacji - gdy jedna komora wymaga serwisowania lub awarii, druga utrzymuje obieg medium bez konieczności instalowania dwóch oddzielnych pomp z osobną armaturą odcinającą i powrotną. Przełączanie między trybami realizuje się za pomocą dodatkowego osprzętu sterującego dostępnego u producenta.

Stopień ochrony silnika to IP55, co pozwala na montaż w pomieszczeniach technicznych o przeciętnej wilgotności bez dodatkowych osłon przed pyłem czy zachlapaniem.

Warunki eksploatacji

Klasa izolacji uzwojeń silnika to F, co przy dopuszczalnej temperaturze otoczenia od -15 do +40 °C zapewnia wystarczający margines bezpieczeństwa termicznego nawet latem w zamkniętych kotłowniach.

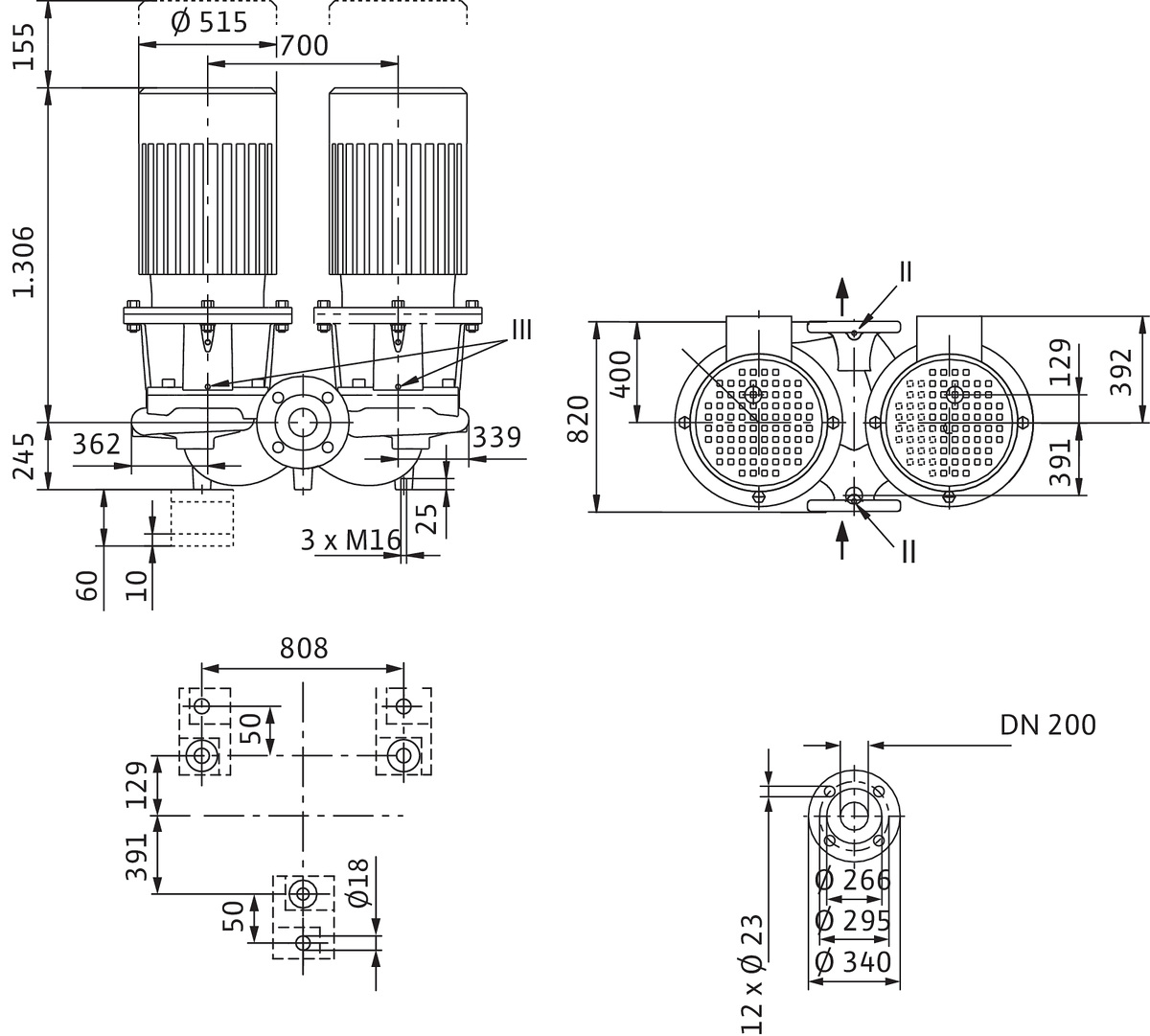

Dla instalatorów istotna będzie informacja o długości zabudowy oraz rozmiarach kołnierzy - tabela wymiarów fabrycznych pozwala zaplanować ewentualne przejścia rurowe i kompensatory ugięć przed samym urządzeniem.
