Pompa obiegowa Wilo-CronoTwin-DL 50/110-1,5/2-S1 podwójna 2171432

Podwójna pompa in-line do wymagających instalacji cieplnych

Wilo-CronoTwin-DL to podwójna pompa in-line z dwiema jednostopniowymi dławnicowymi pompami wirowymi umieszczonymi we wspólnym korpusie wyposażonym w klapę przełączającą. Konstrukcja umożliwia montaż bezpośrednio na rurociągu lub na fundamencie - co docenią zarówno projektanci systemów grzewczych i chłodniczych, jak i ekipy wykonawcze szukające elastyczności przy instalacji.

Korpus pompy oraz latarnia pokryte są powłoką kataforetyczną, która skutecznie zabezpiecza żeliwny kadłub (GG 25 / GJL-250) przed korozją - istotna cecha w instalacjach przemysłowych i komercyjnych, gdzie pompa pracuje w trudnych warunkach przez długie okresy.

Konstrukcja i rozwiązania techniczne

Blokowa konstrukcja z latarnią i sztywno połączonym silnikiem kołnierzowym zapewnia odporność na drgania oraz cichą pracę - ważne w obiektach, gdzie niski poziom hałasu jest wymagany (hale przemysłowe, budynki użyteczności publicznej). Wirnik wykonany z brązu CuSn10-C został zaprojektowany tak, aby redukować kawitację, co przekłada się na mniejsze zużycie elementów i stabilną wydajność w szerokim zakresie obciążeń.

Uszczelnienie mechaniczne typu mieszkowego działa niezależnie od kierunku obrotów i jest chronione układem wymuszonego opływu - rozwiązanie sprawdza się przy przetłaczaniu mediów o podwyższonej temperaturze. Kołnierze wyposażone są w przyłącza pomiarowe ciśnienia R 1/8, co ułatwia diagnostykę pracy instalacji bez dodatkowych modyfikacji.

Parametry pracy i możliwości

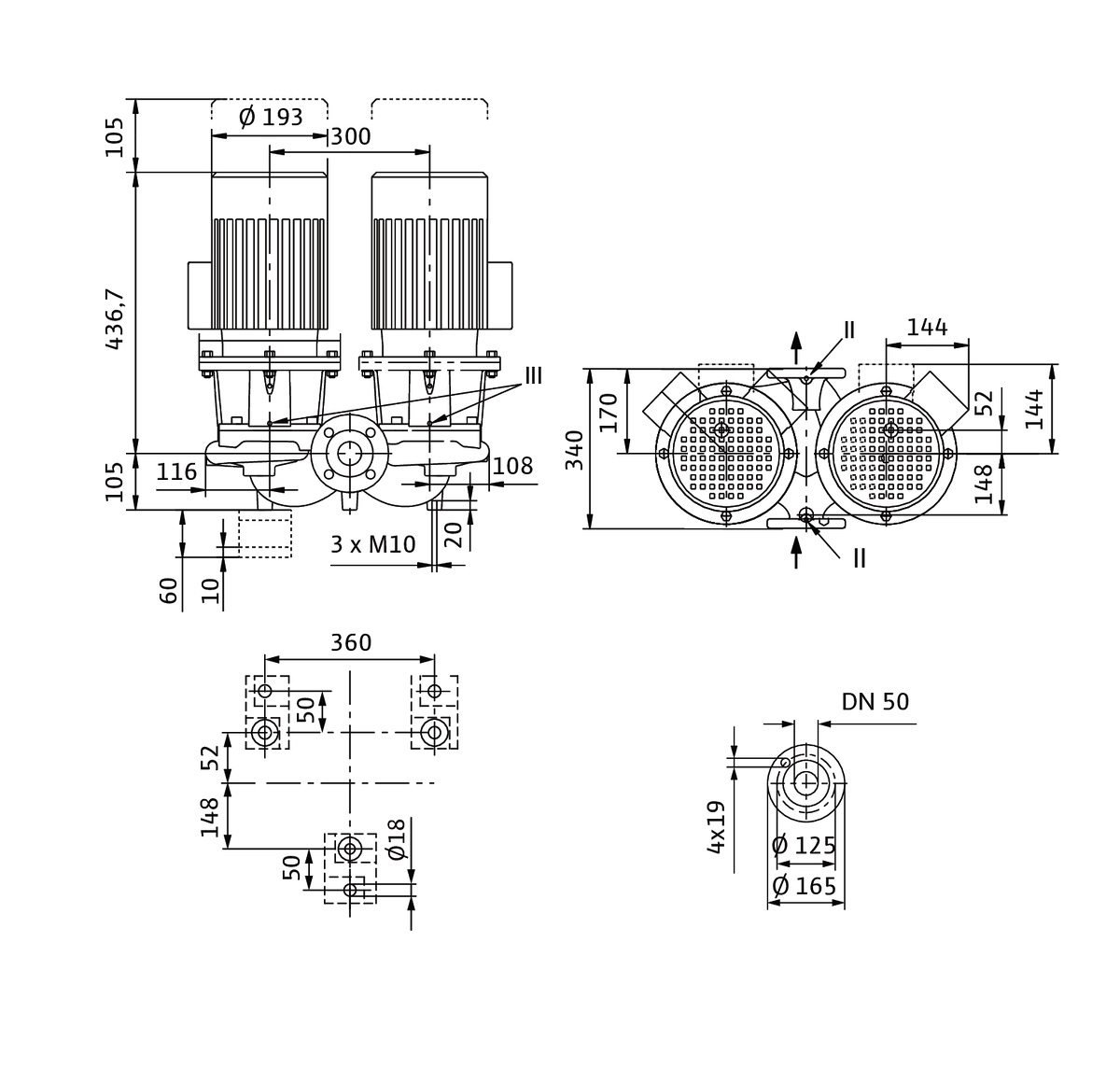

Dwie strony tłoczne i ssawne wykonane są jako kołnierze według normy EN 1092-2 w klasie ciśnienia PN 16 - DN 50 po obu stronach. Maksymalne ciśnienie robocze wynoszące 16 bar oraz temperatura medium od -20 do +140 °C pozwalają na zastosowanie zarówno w tradycyjnych systemach grzewczych (w tym ciepłownictwie), jak i w instalacjach przemysłowych wymagających podwyższonych parametrów temperaturowych.

Przy nominalnym przepływie 45,42 m3/h pompa osiąga wysokość podnoszenia 98,95 kPa, natomiast maksymalny przepływ sięga 64,19 m3/h przy wysokości podnoszenia do 12,91 m. Prędkość obrotowa 2900 obr/min przy trójfazowym zasilaniu 400 V / 50 Hz zapewnia stabilną charakterystykę hydrauliczną.

Silnik o mocy 1,5 kW pobiera przy tym prąd znamionowy 3,2 A i pracuje z sprawnością klasy energetycznej IE3. Klasa izolacji F gwarantuje odporność termiczną uzwojeń przy długotrwałej pracy ciągłej.

Bezpieczeństwo eksploatacji i warunki otoczenia

Stopień ochrony IP55 pozwala na instalację w pomieszczeniach o podwyższonym zapyleniu lub wilgotności - bez konieczności dodatkowej osłony. Pompa toleruje temperaturę otoczenia od -15 do +40 °C, co obejmuje większość warunków panujących w kotłowniach i maszynowniach.

Silniki o mocy od 5,5 kW wzwyż są seryjnie wyposażone w czujniki termistorowe jako zabezpieczenie termiczne - dla jednostki 1,5 kW zabezpieczenie to dostępne jako opcja lub element konfiguracji systemowej. Skrzynia zaciskowa dla silników do 7,5 kW może być wykonana z tworzywa sztucznego lub metalu; wersja metalowa zamawiana jest jako wariant specjalny gdy wymagają tego warunki instalacji.

Dla osób projektujących lub modernizujących większe układy istotny będzie również wskaźnik minimalnej sprawności MEI = 0,4, który pozwala ocenić efektywność energetyczną urządzenia względem aktualnych wymogów regulacyjnych dla pomp wodnych (rozporządzenie ErP).
