Pompa obiegowa Wilo-CronoTwin-DL 50/160-0,75/4-S1 podwójna 2171352

Konstrukcja Inline i hydraulika podwójnej pompy obiegowej

Sercem tego urządzenia jest jednostopniowa niskociśnieniowa pompa podwójna w wykonaniu Inline, co oznacza że obie sekcje pompowe są ustawione w jednej linii na wspólnym korpusie z silnikami po obu stronach. Taka architektura pozwala na pracę w trybie głównym/rezerwowym - gdy jedna sekcja wymaga serwisowania lub awarii, druga przejmuje ciągłość dostarczania czynnika w instalacji.

Dla tego konkretnego modelu (DL 50/160) parametry hydrauliczne przedstawiają się następująco:

• Maksymalny przepływ: do 53 m3/h
• Maksymalna wysokość podnoszenia: około 8,5 m
• Przepływ nominalny (BEP): 35,32 m3/h przy wysokości podnoszenia 66,17 kPa
• Prędkość obrotowa: 1450 obr./min (silnik 4-biegunowy)

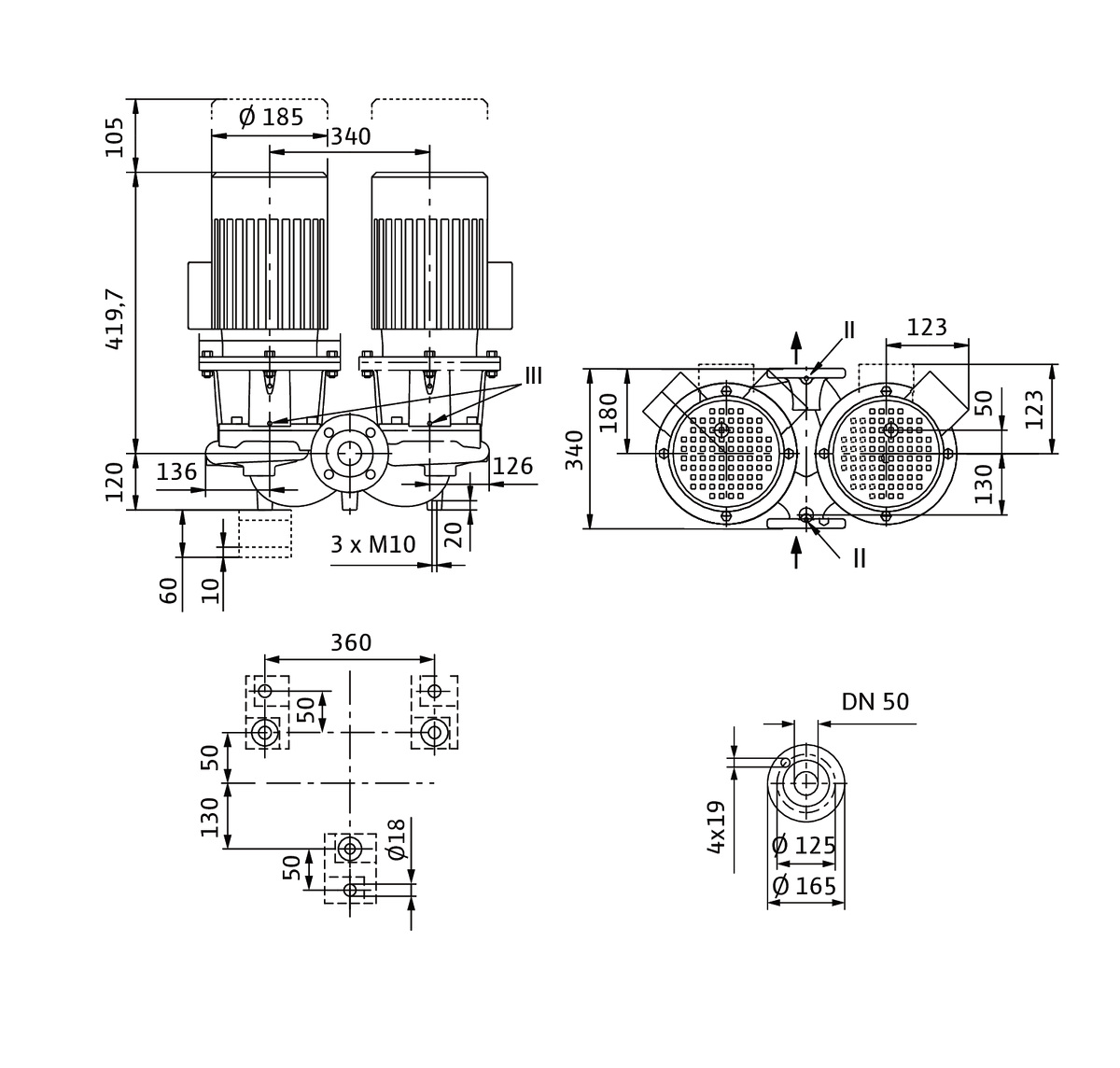

Średnica nominalna przyłączy kołnierzowych wynosi DN 50 zarówno po stronie ssawnej jak i tłocznej - oba kołnierze zgodne z normą EN 1092-2, klasa ciśnienia PN 16. Długość zabudowy to 340 mm, co wpisuje się w standard całej serii CronoTwin-DL dla wielkości DN50 i ułatwia wymianę w istniejących instalacjach.

Materiały i odporność korozyjna

Korpus pompy wykonano z żeliwa GG 25 (GJL-250) - sprawdzony materiał odporny na ciśnienie robocze do 16 bar. Wirnik w tym modelu pracuje z brązem CuSn10-C, który dobrze znosi kontakt z wodą grzewczą i mieszaninami wodno-glikolowymi nawet przy podwyższonych temperaturach.

Producent zastosował tu powłokę kataforeczną - proces elektrochemiczny zapewniający równomierne pokrycie nawet trudno dostępnych powierzchni wewnętrznych. W porównaniu ze standardowym malowaniem proszkowym daje to lepszą ochronę antykorozyjną w miejscach gdzie czynnik grzewczy styka się bezpośrednio z metalem - istotne szczególnie przy wodzie grzewczej według wytycznych VDI 2035.

Wał pompy wykonano ze stali nierdzewnej 1.4122, a uszczelnienie stanowi mechaniczne zamknięcie typu AQEGG. Dla innych mediów lub warunków pracy producent przewiduje alternatywne uszczelnienia dostępne na zapytanie - co jest istotne przy instalacjach przemysłowych z olejem termicznym czy innymi specjalnymi czynnikami.

Zakres temperatur i warunki pracy

Temperatura medium może wynosić od -20°C do +140°C - górna granica zależy od ciśnienia roboczego: do +120°C dopuszczalne jest pełne ciśnienie 16 bar, natomiast powyżej +120°C do +140°C ciśnienie maksymalne spada do około 13 bar. Temperatura otoczenia podczas pracy może sięgać od -15°C do +40°C.

Stopień ochrony obudowy silnika to IP55 - pyłoszczelność i ochrona przed strumieniem wody z dowolnego kierunku pozwalają na instalację w pomieszczeniach technicznych gdzie występuje wilgoć czy chlapnięcie. Klasa izolacji uzwojeń silnika to F, co przy temperaturze otoczenia do +40°C daje odpowiedni margines bezpieczeństwa dla pracy ciągłej.

Tryby pracy, instalacja i efektywność energetyczna

Podwójna konstrukcja umożliwia trzy podstawowe konfiguracje: tryb pracy ciągłej jednej sekcji z rezerwą drugiej, tryb pracy równoległej obu sekcji przy zwiększonym zapotrzebowaniu oraz tryb pracy uzupełniającej wymagający dodatkowego osprzętu zewnętrznego. Instalacja na rurociągu jest możliwa dla mocy silnika do 15 kW - ten model z jednostką 0,75 kW mieści się w tym zakresie bezproblemowo. Alternatywnie możliwy jest montaż na konsolach nośnych jeśli warunki geometryczne instalacji tego wymagają. Zasilanie trójfazowe to standardowe 3~400 V / 50 Hz.

Indeks minimalnej efektywności (MEI) wynoszący ?0,4 spełnia wymagania dyrektywy ErP dotyczącej ekoprojektu pomp wodnych. Dla porównania: bazowe MEI dla pomp o optymalnym punkcie pracy wynosi ?0,70; osiągnięcie progu ?0,4 przez całą serię CronoTwin-DL oznacza że nawet najmniejsze modele spełniają wymogi efektywnościowe obowiązujące od stycznia 2015 roku. Przy przepływie nominalnym rzędu ~35 m3/h pompę tę można efektywnie regulować poprzez zmianę częstotliwości obrotowej - co dodatkowo obniża zużycie energii gdy instalacja nie pracuje na pełnym obciążeniu przez większość sezonu grzewczego lub chłodniczego.
