Pompa obiegowa Wilo-CronoTwin-DL 50/270-3/4-S1 podwójna 2171357

Dwupompowe rozwiązanie Inline dla instalacji c.o. i chłodniczych

Konstrukcja Wilo-CronoTwin-DL to dwugłowicowa pompa odśrodkowa o niskim ciśnieniu, pracująca w układzie Inline - oba przyłącza znajdują się na jednej osi, co eliminuje potrzebę stosowania kolanek i redukcji na przewodach rurowych. Taka budowa pozwala na bezpośrednie wpięcie pompy w rurociąg bez konieczności zmiany kierunku przepływu medium.

Korpus wykonano z żeliwa GG 25 (GJL-250), a wirnik z brązu CuSn10-C. Takie połączenie materiałów zapewnia odporność na korozję oraz na ścieranie powodowane przez niewielkie zanieczyszczenia mogące występować w obiegach wodnych. Powłoka kataforezyczna dodatkowo wzmacnia ochronę antykorozyjną całego zespołu hydraulicznego.

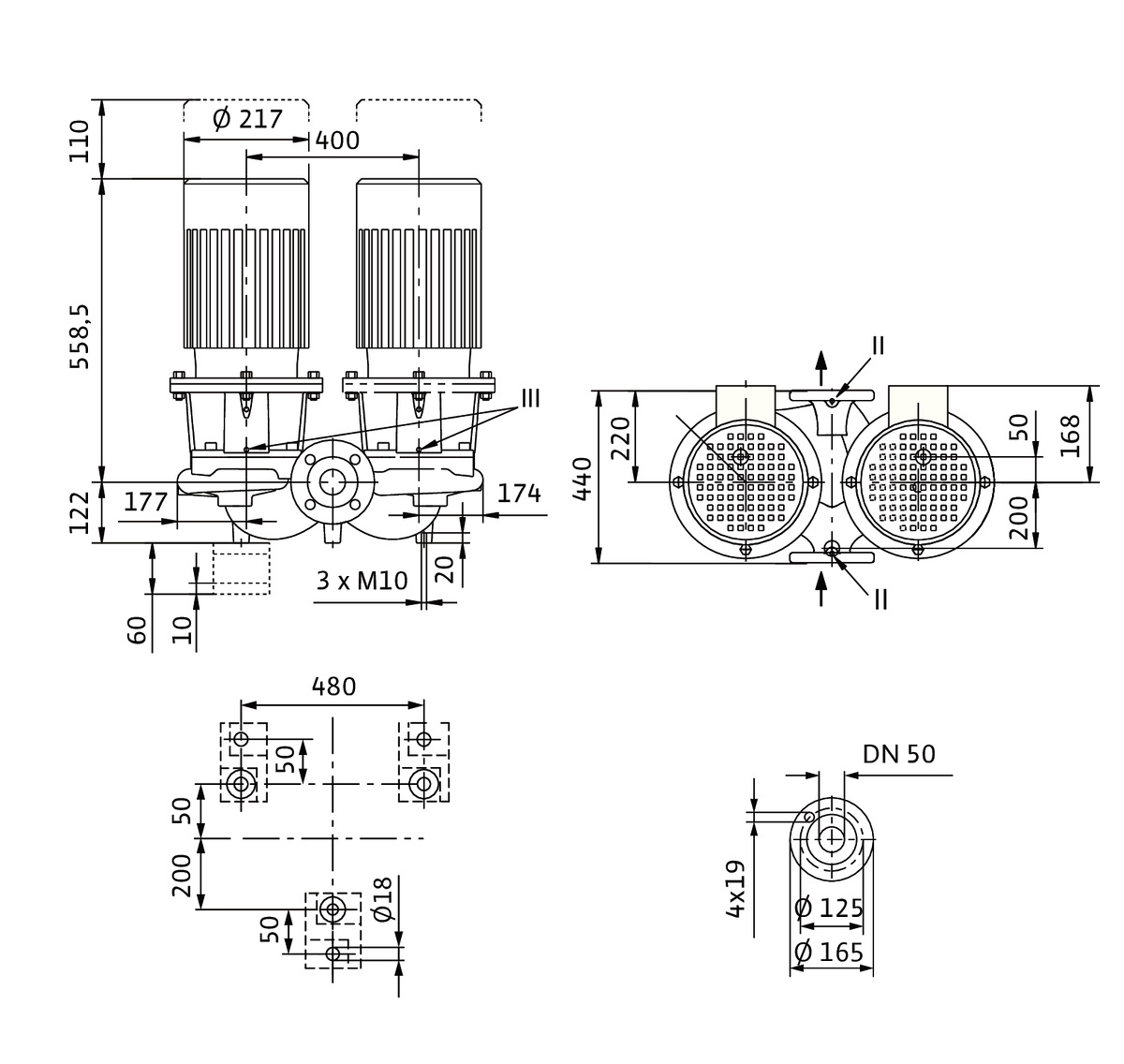

Długość zabudowy wynosi 440 mm, a przyłącza kołnierzowe DN50 wykonano zgodnie z normą EN 1092-2 - klasa ciśnienia PN16 po obu stronach. Średnica zewnętrzna króćca wylotowego to 50 mm. Konstrukcja przewiduje silnik z jednoczęściowym wałem, co zmniejsza liczbę punktów potencjalnych awarii.

Parametry pracy i tryby działania

Silnik trójfazowy o mocy 3 kW (P2) pracuje z prędkością 1450 obr./min, co odpowiada wersji czterobiegunowej. Napięcie zasilania to 400 V / 50 Hz, a prąd znamionowy wynosi 6,5 A. Klasa izolacji uzwojeń to F, a stopień ochrony obudowy - IP55, co pozwala na instalację w pomieszczeniach technicznych o podwyższonej wilgotności.

Maksymalna wydajność sięga 23,84 m3/h, a wysokość podnoszenia - 26,6 m. Ciśnienie robocze dopuszczalne to 16 bar. Zakres temperatur medium roboczego wynosi od -20 °C do +140 °C przy pracy ciągłej; temperatura otoczenia może mieścić się w przedziale od -15 °C do +40 °C.

Wskaźnik minimalnej sprawności MEI na poziomie 0,4 oznacza zgodność z wymaganiami dyrektywy ErP dotyczącej ekoprojektu pomp wodnych. Silnik spełnia klasę efektywności energetycznej IE3.

Dwugłowicowa konstrukcja umożliwia realizację trzech trybów pracy:

• tryb główny / rezerwowy - przy awarii jednej głowicy druga przejmuje obciążenie,
• tryb szczytowego obciążenia - obie głowice pracują równolegle przy zwiększonym zapotrzebowaniu,
• praca pojedyncza - jedna głowica obsługuje instalację samodzielnie.

Taka elastyczność pozwala dostosować wydajność do aktualnych potrzeb instalacji bez konieczności wymiany pompy czy rozbudowy układu.

Zastosowania i kompatybilność medium

Pompa jest przeznaczona do tłoczenia:

• wody grzewczej zgodnej z wytyczną VDI 2035,
• wody lodowej i wody chłodzącej,
• mieszanin woda-glikol (do 40% objętościowo przy temperaturze medium do +40 °C).

Nie nadaje się do mediów zawierających substancje ścierne. Konstrukcja Inline sprawdza się zarówno w zamkniętych układach centralnego ogrzewania, jak i w instalacjach klimatyzacyjnych oraz chłodniczych - tam szczególnie doceniana jest możliwość pracy w niskich temperaturach.

Praca równoległa dwóch głowic pozwala pokryć szczytowe zapotrzebowanie bez przewymiarowania całego układu pompowego. W trybie rezerwowym instalacja zachowuje ciągłość działania nawet przy awarii jednego zespołu - istotne rozwiązanie dla obiektów wymagających nieprzerwanej pracy.

Zgodność i warunki eksploatacji

Obudowa o klasie ochrony IP55 zabezpiecza silnik przed pyłem i strumieniami wody padającymi pod dowolnym kątem. Dzięki temu pompa może pracować w pobliżu źródeł ciepła i wilgoci typowych dla kotłowni czy maszynowni.

Praca ciągła dopuszczalna jest już od temperatury medium rzędu -20 °C - poniżej typowego zakresu wielu pomp dostępnych na rynku. Ta cecha rozszerza spektrum zastosowań o instalacje chłodnicze oraz przemysłowe obwody pracujące poniżej konwencjonalnych progów temperaturowych.

Dla mocy silnika ?0,75 kW producent standardowo stosuje silniki IE3 - co w przypadku tego modelu oznacza podwyższoną sprawność energetyczną bez dodatkowych dopłat za klasę efektywności.
