Pompa obiegowa Wilo-CronoTwin-DL 65/110-3/2-S1 podwójna 2171442

Konstrukcja inline z dwiema głowicami roboczymi

Wilo-CronoTwin-DL to jednostopniowa pompa odśrodkowa niskiego ciśnienia wykonana w układzie inline - oba przyłącza znajdują się na jednej osi, co pozwala na instalację bez dodatkowych kolan i przejść redukcyjnych. Konstrukcja z dwoma głowicami roboczymi na wspólnym wałe umożliwia pracę rezerwową oraz równoległą (szczytową), co zmniejsza przestrzeń zabudowy i koszty instalacji względem dwóch oddzielnych agregatów pompowych.

Korpus wykonano z żeliwa GG 25 (GJL-250), wirnik zaś z brązu CuSn10-C. Taka kombinacja materiałów zapewnia odporność na ciśnienie robocze do 16 barów i temperaturę medium od -20 do +140°C. Pompa nadaje się do przetłaczania wody grzewczej (wg VDI 2035), mieszanin wodno-glikolowych oraz wody chłodniczej - pod warunkiem że medium nie zawiera substancji ściernych.

Parametry hydrauliczne i elektryczne

Maksymalna wydajność wynosi 67,2 m3/h, a wysokość podnoszenia przy przepływie nominalnym osiąga 111 kPa (~11,3 m słupa wody). W punkcie optymalnej pracy (BEP) przepływ oscyluje wokół 54 m3/h. Producent deklaruje wskaźnik minimalnej sprawności MEI ? 0,4, co oznacza zgodność z wymogami dyrektywy ErP dotyczącej ekoprojektu pomp wodnych.

Silnik trójfazowy o mocy P2 = 3 kW pracuje z prędkością 2900 obr./min przy napięciu 400 V, pobierając prąd znamionowy 6,15 A. Klasa izolacji uzwojeń to F, stopień ochrony obudowy IP55 - pyłoszczelność i odporność na strumienie wody pozwalają na instalację zarówno wewnątrz budynków technicznych jak i częściowo osłoniętych maszynowniach. Klasa efektywności energetycznej silnika to IE3.

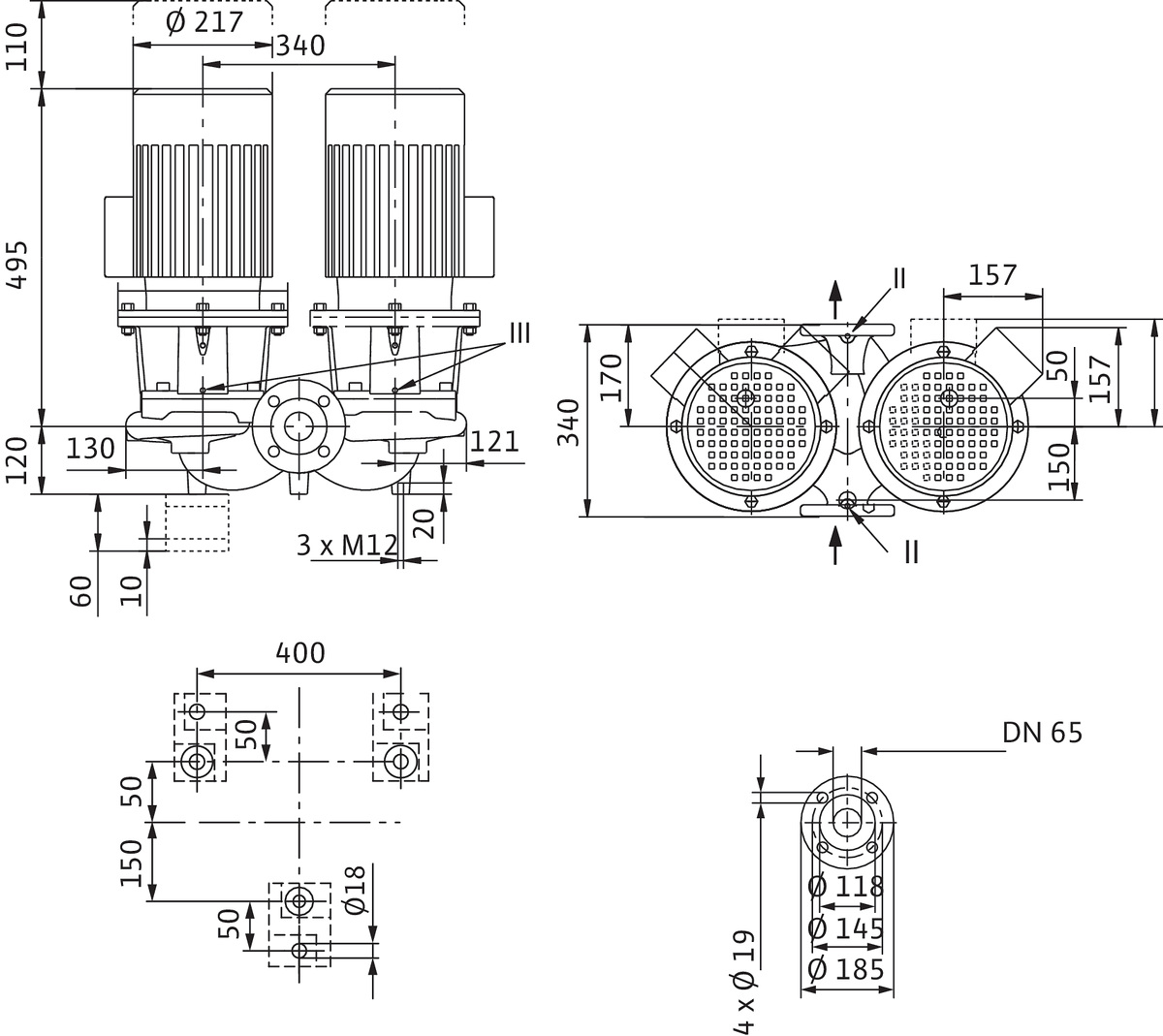

Przyłącza kołnierzowe DN 65 wykonano według normy EN 1092-2 na ciśnienie nominalne PN 16. Długość zabudowy wynosi 340 mm, średnica zewnętrzna króćca to 65 mm.

Zastosowania i warunki eksploatacji

Seria CronoTwin-DL sprawdza się w instalacjach centralnego ogrzewania (kotłownie, wymienniki ciepła), systemach chłodzenia i klimatyzacji oraz sieciach ciepłowniczych - wszędzie tam gdzie medium nie zawiera domieszek ściernych. Temperatura otoczenia może wynosić od -15 do +40°C.

Konstrukcja pozwala na pracę rezerwową lub szczytową po doposażeniu układu w zewnętrzne sterowanie (np. falownik lub automatykę przełączającą głowice). Przy doborze pompy należy uwzględnić charakterystykę hydrauliczną instalacji i zweryfikować punkt pracy na wykresie dla prędkości obrotowej równej 2900 obr./min - krzywe dla modelu DL 65/110-3/2 obrazują wydajność rzędu kilkudziesięciu metrów sześciennych na godzinę przy wysokości podnoszenia dochodzącej do około 14 metrów.
