Pompa obiegowa Wilo-CronoTwin-DL 65/200-11/2-S1 podwójna 2171449

Dwukomorowa pompa odśrodkowa do dużych instalacji grzewczych i chłodniczych

Seria CronoTwin-DL to jednostopniowe pompy odśrodkowe niskiego ciśnienia w wariancie dwukomorowym - obie komory pracują na wspólnym wale z jednym silnikiem elektrycznym o mocy 11 kW (2900 obr./min). Konstrukcja Inline oznacza, że obie komory są ustawione jedna za drugą wzdłuż osi przepływu, co pozwala zredukować długość całkowitą urządzenia w porównaniu z dwoma oddzielnymi pompami zamontowanymi równolegle.

Dwukomorowa budowa umożliwia realizację trzech trybów pracy instalacyjnej:

• Praca podstawowa / rezerwowa - jedna komora pracuje, druga pozostaje w gotowości; awaria pierwszej nie przerywa cyrkulacji.
• Praca szczytowa - obie komory pracują jednocześnie przy zwiększonym zapotrzebowaniu.
• Praca pojedyncza - każda komora może pracować niezależnie.

Dla instalatora oznacza to mniej miejsca w rozdzielni pompowej i niższe koszty okablowania - jeden silnik zamiast dwóch osobnych napędów.

Konstrukcja i materiały

Korpus pompy wykonano z żeliwa GG 25 (GJL-250), co zapewnia odporność na ciśnienie robocze do 16 barów. Średnica przyłączy kołnierzowych DN 65 odpowiada klasie ciśnienia PN 16 wg normy EN 1092-2 - standardowe kołnierze stalowe lub żeliwne pasują bez dodatkowych przejściówek.

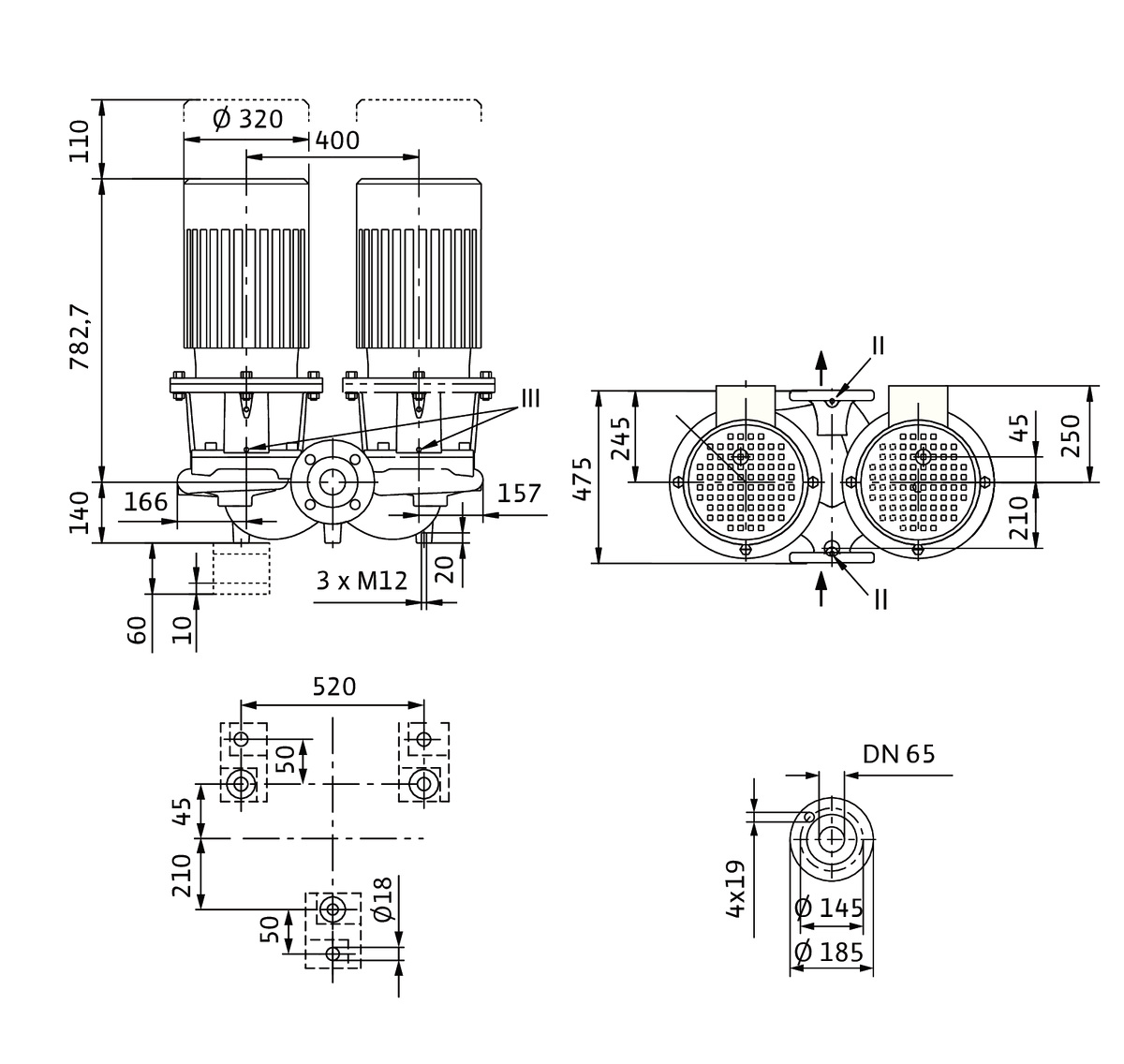

Wirnik wykonano z brązu CuSn10-C - materiał odporny na korozję i ścieranie w warunkach pracy z wodą grzewczą lub mieszaniną woda-glikol. Długość zabudowy wynosi 475 mm, a masa brutto około 348 kg, więc przy montażu konieczne jest uwzględnienie podparcia rurociągów przed i za pompą - sam korpus nie jest przystosowany do przenoszenia obciążeń osiowych ani masy przylegających rur.

Stopień ochrony obudowy silnika to IP55, co pozwala na instalację w pomieszczeniach technicznych o podwyższonej wilgotności bez dodatkowej obudowy ochronnej.

Parametry pracy i efektywność energetyczna

Maksymalna wydajność sięga 51,7 m3/h, a maksymalna wysokość podnoszenia 49,65 m (odpowiada to około 4,9 bar). Pompa osiąga te wartości przy prędkości obrotowej 2900 obr./min - jest to silnik dwubiegunowy zasilany trójfazowo napięciem 400 V / 50 Hz.

Zakres temperatur medium mieści się między -20 °C a +140 °C, co sprawia, że urządzenie sprawdza się zarówno w niskotemperaturowych systemach chłodniczych, jak i tradycyjnych instalacjach grzewczych wysokotemperaturowych. Klasa izolacji uzwojeń silnika to F (do 155 °C).

Silnik spełnia klasę efektywności energetycznej IE3, a wskaźnik minimalnej sprawności MEI wynosi 0,4 - typowy dla pomp tej wielkości przeznaczonych do pracy ciągłej w instalacjach przemysłowych i komercyjnych.

Zastosowania i warunki eksploatacji

Zgodnie z wytycznymi VDI 2035 pompa jest dopuszczona do przetłaczania wody grzewczej oraz mieszanin wodno-glikolowych (do około 40% objętości glikolu przy temperaturze medium do +40 °C). Nie nadaje się do mediów zawierających substancje ścierne - piasek, opiłki czy inne ciała stałe przyspieszają zużycie wirnika i uszczelnienia wału.

Temperatura otoczenia podczas pracy może wynosić od -15 °C do +40 °C. Przy niższych temperaturach otoczenia należy sprawdzić warunki pracy silnika - zbyt niska temperatura może wpływać na kondensację wilgoci wewnątrz puszki przyłączeniowej.

Prąd znamionowy przy zasilaniu trójfazowym 400 V wynosi 20,5 A - wymaga to odpowiednio dobranego wyłącznika nadprądowego i zabezpieczenia termicznego silnika przed przeciążeniem.
