Pompa obiegowa Wilo-CronoTwin-DL 80/150-1,1/4-S1 podwójna 2171372

Konstrukcja i przeznaczenie

Dwugłowicowa pompa odśrodkowa Wilo-CronoTwin-DL działa w układzie Inline - oba przyłącza kołnierzowe znajdują się na jednej osi, co eliminuje potrzebę stosowania kolanek czy przewodów pośrednich. Taka budowa pozwala na bezpośrednie wpięcie pompy w rurociąg i zmniejsza straty hydrauliczne.

Korpus wykonano z żeliwa GG 25 (GJL-250), a wirnik z brązu CuSn10-C. To klasyczne połączenie materiałowe stosowane w pompach obiegowych do wody pitnej i grzewczej - żeliwo zapewnia sztywność i odporność ciśnieniową, brąz natomiast dobrze znosi kontakt z wodą o podwyższonej temperaturze i nie koroduje w sposób krytyczny dla szczelności.

Pompa obsługuje medium w zakresie od -20 do +140°C, co czyni ją uniwersalnym narzędziem zarówno dla instalacji ciepłowniczych, jak i układów chłodniczych. Maksymalne ciśnienie robocze wynosi 16 bar, więc konstrukcja bez problemu wytrzymuje typowe warunki w instalacjach CO oraz klimatyzacyjnych.

Zgodnie z wytycznymi VDI 2035 urządzenie przystosowano do przetłaczania wody grzewczej oraz mieszanin woda-glikol bez substancji ściernych - czyli standardowych mediów spotykanych w kotłowniach i centralach klimatyzacyjnych.

Tryby pracy podwójnej pompy

Konstrukcja dwugłowicowa umożliwia realizację trzech trybów eksploatacji:

• Praca podstawowa / rezerwowa - jedna głowica pracuje na bieżąco, druga pozostaje w gotowości; awaria pierwszej automatycznie uruchamia drugą.
• Praca szczytowa - obie głowice pracują równolegle przy zwiększonym zapotrzebowaniu.
• Praca pojedyncza - każda głowica może pracować niezależnie.

Przełączanie między trybami wymaga dodatkowego osprzętu sterującego (nieobjętego dostawą), ale sama konstrukcja mechaniczna jest do tego przystosowana fabrycznie.

Parametry hydrauliczne i efektywność energetyczna

Silnik o mocy 1,1 kW (P2) pracuje z prędkością 1450 obr./min, co przy czterobiegunowym silniku oznacza niskie obroty - korzystne dla trwałości łożysk i poziomu hałasu. Maksymalna wydajność sięga 114,6 m3/h, a maksymalna wysokość podnoszenia 6,75 m. Dla punktu optymalnego (BEP) pompa osiąga przepływ nominalny 78,85 m3/h przy wysokości podnoszenia 54,54 kPa.

Wskaźnik minimalnej sprawności MEI = 0,4 klasyfikuje urządzenie jako produkt spełniający wymogi dyrektywy ErP dotyczące ekoprojektu pomp obiegowych. Silnik o klasie efektywności IE3 to standard dla tego segmentu mocy - gwarantuje niższe zużycie energii elektrycznej w porównaniu z silnikami IE1 czy nawet IE2.

Prąd znamionowy przy zasilaniu trójfazowym 400 V wynosi 2,3 A, co pozwala na dobór zabezpieczenia nadprądowego oraz określenie poboru mocy widocznej dla potrzeb projektowych.

Przyłącza i warunki montażowe

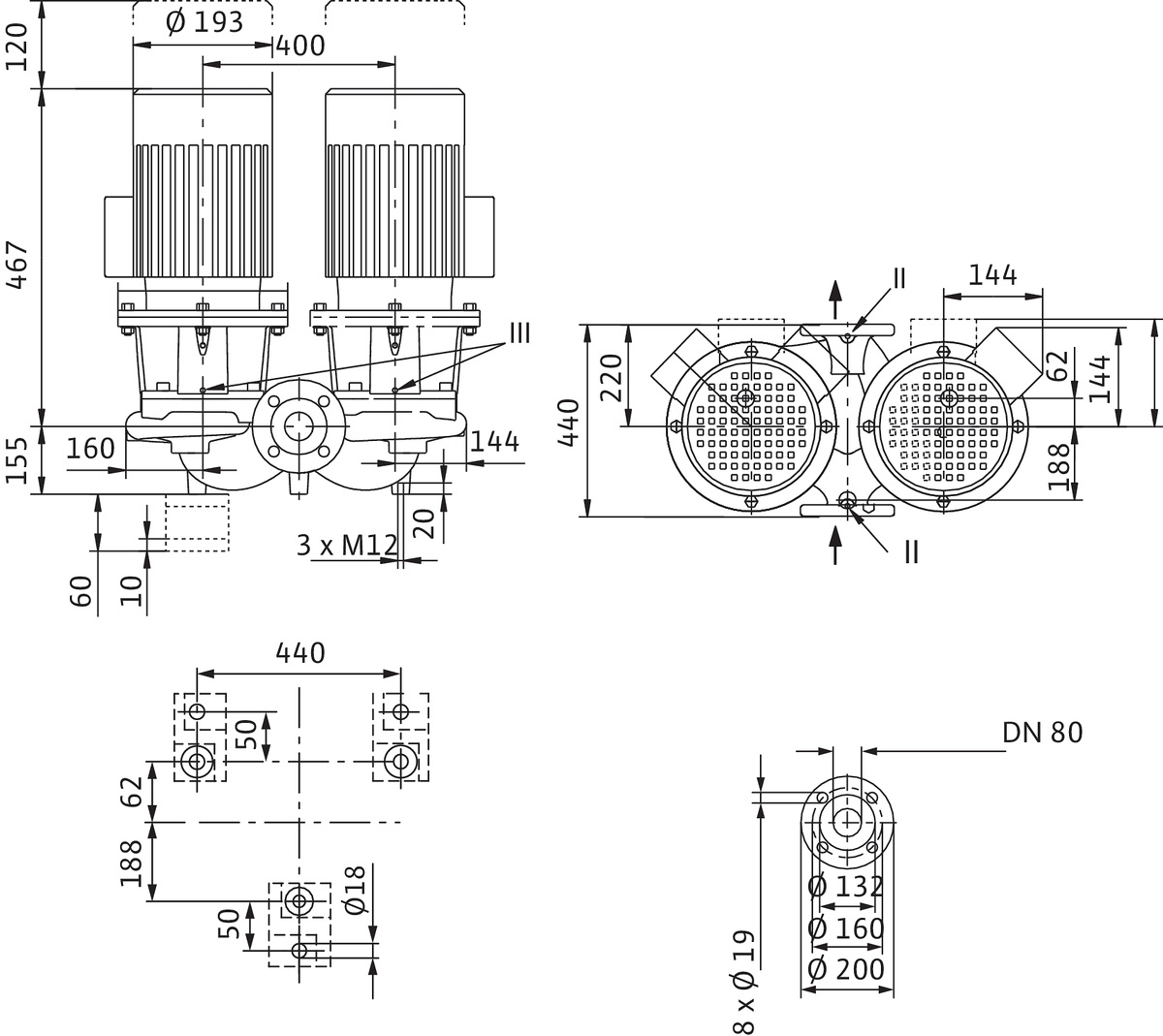

Przyłącza kołnierzowe DN 80 wykonano według normy EN 1092-2 w klasie ciśnienia PN 16. Średnica zewnętrzna króćca wylotowego to 80 mm. Długość zabudowy wynosi 440 mm - parametr kluczowy przy wymiarowaniu przestrzeni instalacyjnej i doborze kompensatorów. Masa brutto to około 166 kg, więc przy montażu należy uwzględnić odpowiednie podparcie rurociągu lub ramę nośną.

Stopień ochrony obudowy silnika to IP55, co oznacza pyłoszczelność oraz ochronę przed strumieniem wody z dowolnego kierunku. Pompa może pracować w temperaturze otoczenia od -15 do +40°C, większość kotłowni i central wentylacyjnych mieści się w tym zakresie bez zastrzeżeń.

Izolacja uzwojeń silnika odpowiada klasie F według IEC - dopuszczalny przyrost temperatury uzwojeń do 105 K powyżej temperatury otoczenia zapewnia margines bezpieczeństwa przy długotrwałej pracy ciągłej.

Wał silnika jest wykonany jako jednoczęściowy element wspólny dla obu głowic - eliminuje to punkt potencjalnego zużycia występujący w konstrukcjach z oddzielnymi wałami połączonymi sprzęgłem.
