Pompa obiegowa Wilo-CronoTwin-DL 80/190-18,5/2-S1 podwójna 2171460

Konstrukcja i przeznaczenie

Dwupompowa konstrukcja inline z kołnierzowym przyłączem DN 80 pozwala na bezpośrednie wbudowanie w rurociąg - bez dodatkowych kolanek czy zmian kierunku przepływu. To istotne przy projektowaniu kompaktowych rozdzielni cieplnych i węzłów przemysłowych, gdzie liczy się każdy metr kwadratowy.

Model CronoTwin-DL 80/190 wyposażono w silnik 18,5 kW pracujący z prędkością 2900 obr./min, co przy wydajności sięgającej 248,9 m3/h i wysokości podnoszenia 49,21 m (odpowiadającej ok. 4 barom) czyni z niego urządzenie zdolne obsłużyć duże obiegi bez konieczności stosowania dodatkowych pomp wspomagających.

Korpus wykonano z żeliwa GG 25 (GJL-250) - sprawdzonego materiału odpornego na ciśnienie robocze do 16 bar. Wirnik z brązu CuSn10-C dobrze znosi kontakt z wodą grzewczą i mieszaninami glikolowymi, co jest standardem w instalacjach zgodnych z VDI 2035. Temperatura medium może wynosić od -20 °C do +140 °C, więc pompa sprawdza się zarówno w układach chłodniczych, jak i w instalacjach ciepłowniczych o podwyższonych parametrach.

Tryby pracy i elastyczność eksploatacji

Konstrukcja dwugłowicowa umożliwia trzy tryby pracy:

• Praca podstawowa / rezerwowa - jedna głowica pracuje, druga czeka w gotowości; awaria pierwszej nie przerywa cyrkulacji.
• Praca szczytowa - obie głowice pracują równolegle przy zwiększonym zapotrzebowaniu.
• Praca pojedyncza - każda głowica może pracować niezależnie.

Taka elastyczność pozwala projektantom dopasować tryb do charakterystyki hydraulicznej budynku lub procesu przemysłowego, bez konieczności dobierania osobnych jednostek rezerwowych.

Parametry elektryczne i efektywność

Silnik trójfazowy (3~) na napięcie 400 V, prąd znamionowy 31,8 A, klasa izolacji F. Klasa efektywności energetycznej IE3 to standard dla nowoczesnych silników przemysłowych - oznacza niższe straty energii niż w silnikach IE1 czy IE2, co przy mocy 18,5 kW przekłada się na realne oszczędności przy długotrwałej pracy ciągłej.

Wskaźnik minimalnej sprawności MEI = 0,4 potwierdza, że pompa spełnia wymogi rozporządzenia ErP dotyczące ekoprojektu dla pomp obiegowych. Przepływ nominalny w punkcie optymalnym (BEP) wynosi 203,1 m3/h przy ciśnieniu ok. 3,98 bar.

Stopień ochrony IP55 zapewnia pyłoszczelność i ochronę przed strumieniem wody - istotny parametr przy montażu w rozdzielniach i pompowniach.

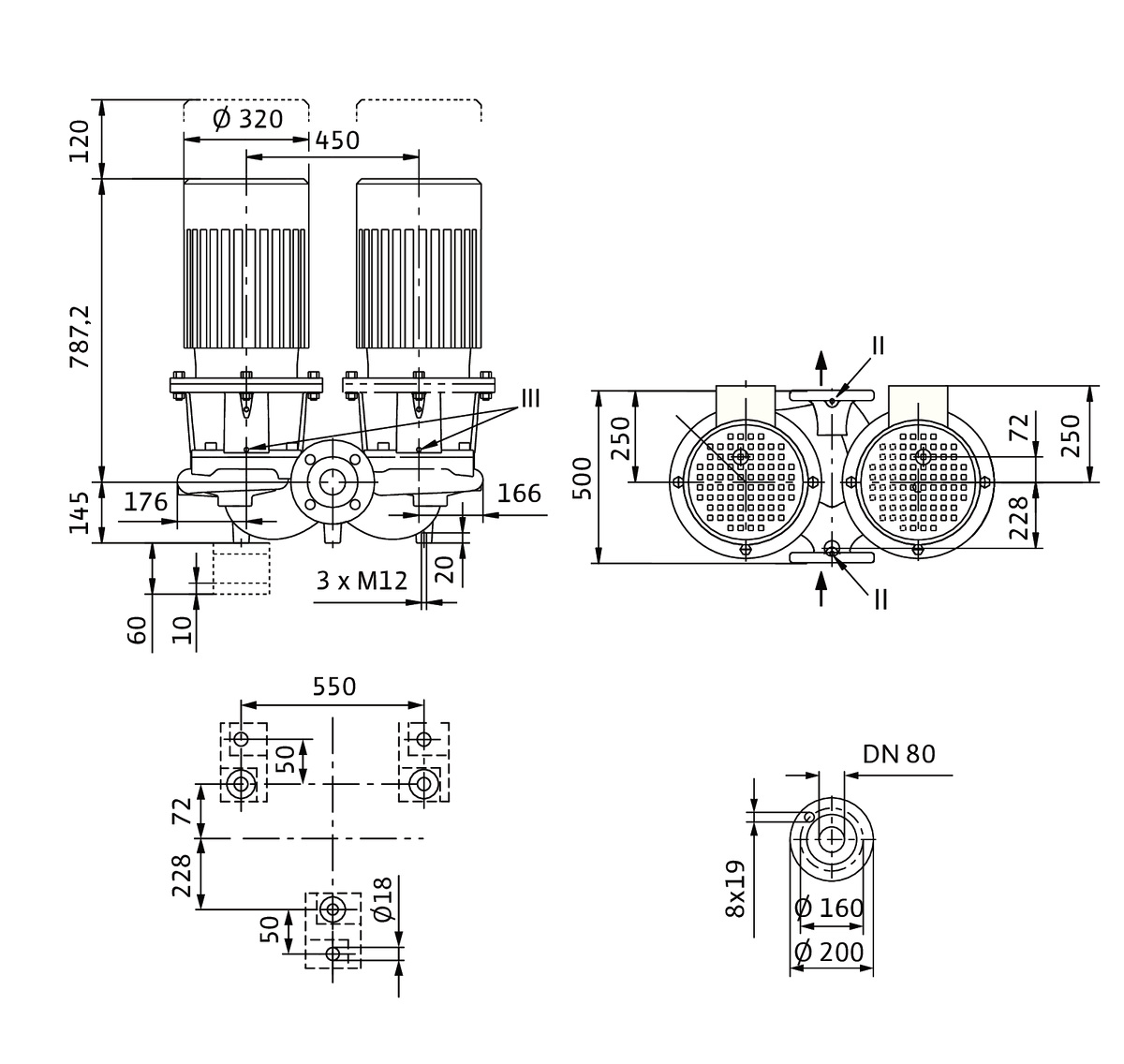

Przyłącza i wymiary montażowe

Kołnierze według normy EN 1092-2, klasa ciśnienia PN 16. Długość zabudowy to 500 mm, średnica nominalna przyłączy wlotowego i wylotowego - DN 80. Kształt końcówek okrągły ułatwia uszczelnienie za pomocą standardowych płaskich uszczelek kołnierzowych.

Ciężar brutto jednostki to ok. 443 kg, co wymaga odpowiedniego fundamentu lub ramy nośnej oraz uwzględnienia obciążenia przy projektowaniu konstrukcji wsporczej.
