Pompa obiegowa Wilo-CronoTwin-DL-E 100/150-15/2-R1-S1 podwójna 2171114

Dwupompowa konstrukcja Inline do wymagających instalacji

Pompa obiegowa Wilo-CronoTwin-DL-E oznaczona końcówką -R1 to wariant bez czujnika ciśnienia różnicowego, przeznaczony do pracy w trybie głównym lub rezerwowym. Konstrukcja typu Inline oznacza, że obie pompy zamontowane są w jednej linii hydraulicznej - to rozwiązanie szczególnie cenione w komercyjnych instalacjach grzewczych i chłodniczych, gdzie liczy się kompaktowy układ i łatwy dostęp serwisowy. Przyłącza kołnierzowe DN 100 w klasie PN 16 pozwalają na bezpośrednie połączenie z rurociągami stalowymi według normy EN 1092-2.

Dzięki podwójnemu układowi jedna pompa może pracować jako rezerwa drugiej - w razie awarii instalacja nie zostaje unieruchomiona. Alternatywnie obie jednostki mogą działać równolegle, zwiększając przepływ lub wysokość podnoszenia w okresach szczytowego obciążenia. Przełączanie między trybami odbywa się automatycznie przez elektronikę pompy.

Regulacja elektroniczna i oszczędność energii

Seria CronoTwin-DL-E wyposażona jest w zintegrowaną regulację obrotów, która dostosowuje wydajność hydrauliczną do aktualnego zapotrzebowania instalacji. Zamiast pracować ze stałą prędkością na maximum - jak robiły to starsze konstrukcje jednobiegowe - pompa płynnie koryguje parametry pracy, reagując na zmieniające się warunki po stronie źródła ciepła lub chłodu.

Obsługa sprowadza się do interfejsu znanego z technologii „zielonego przycisku" i ekranu. Instalator ustawia tryb pracy (główna/rezerwowa lub równoległa), a elektronika pilnuje optymalnych obrotów. Dodatkowo zachowanie błędów można skonfigurować pod kątem konkretnej aplikacji - np. instalacji wentylacyjnej lub kotłowni - co ułatwia diagnostykę i skraca czas interwencji serwisowej.

Wskaźnik minimalnej sprawności MEI ? 0,4 potwierdza, że konstrukcja hydrauliczna spełnia wymogi dyrektywy ErP dotyczącej ekoprojektu pomp wodnych. W połączeniu z silnikiem IE4 użytkownik otrzymuje urządzenie o wysokiej sprawności całkowitej - istotne przy mocach rzędu 15 kW (P2) i poborze 17,7 kW (P1), gdzie każdy punkt procentowy przekłada się na realne zużycie energii elektrycznej w skali roku.

Materiały i parametry eksploatacyjne

Korpus pompy wykonano z żeliwa szarego GG 25 (GJL-250), wirnik z żeliwa GG 20 (GJL-200) - oba materiały sprawdzone w tysiącach instalacji grzewczych. W standardzie pompa obsługuje wodę grzewczą (wg VDI 2035), wodę chłodniczą oraz mieszaniny woda-glikol przy zawartości glikolu do 40% objętościowo i temperaturze czynnika do +40°C.

Zakres temperatur roboczych sięga od -20°C do +140°C, przy czym maksymalne ciśnienie robocze wynosi 16 bar. Przy takich parametrach urządzenie sprawdza się zarówno w tradycyjnych kotłowniach niskotemperaturowych, jak i w instalacjach przemysłowych wymagających wyższych temperatur nośnika ciepła.

Silnik pracuje z prędkością 2900 obr./min, pobierając napięcie trójfazowe 400 V. Stopień ochrony IP55 zapewnia szczelność obudowy przed pyłem i strumieniami wody - istotne przy montażu w kotłowniach i przemyśle. Klasa izolacji F pozwala na ciągłą pracę silnika w temperaturze otoczenia do +40°C.

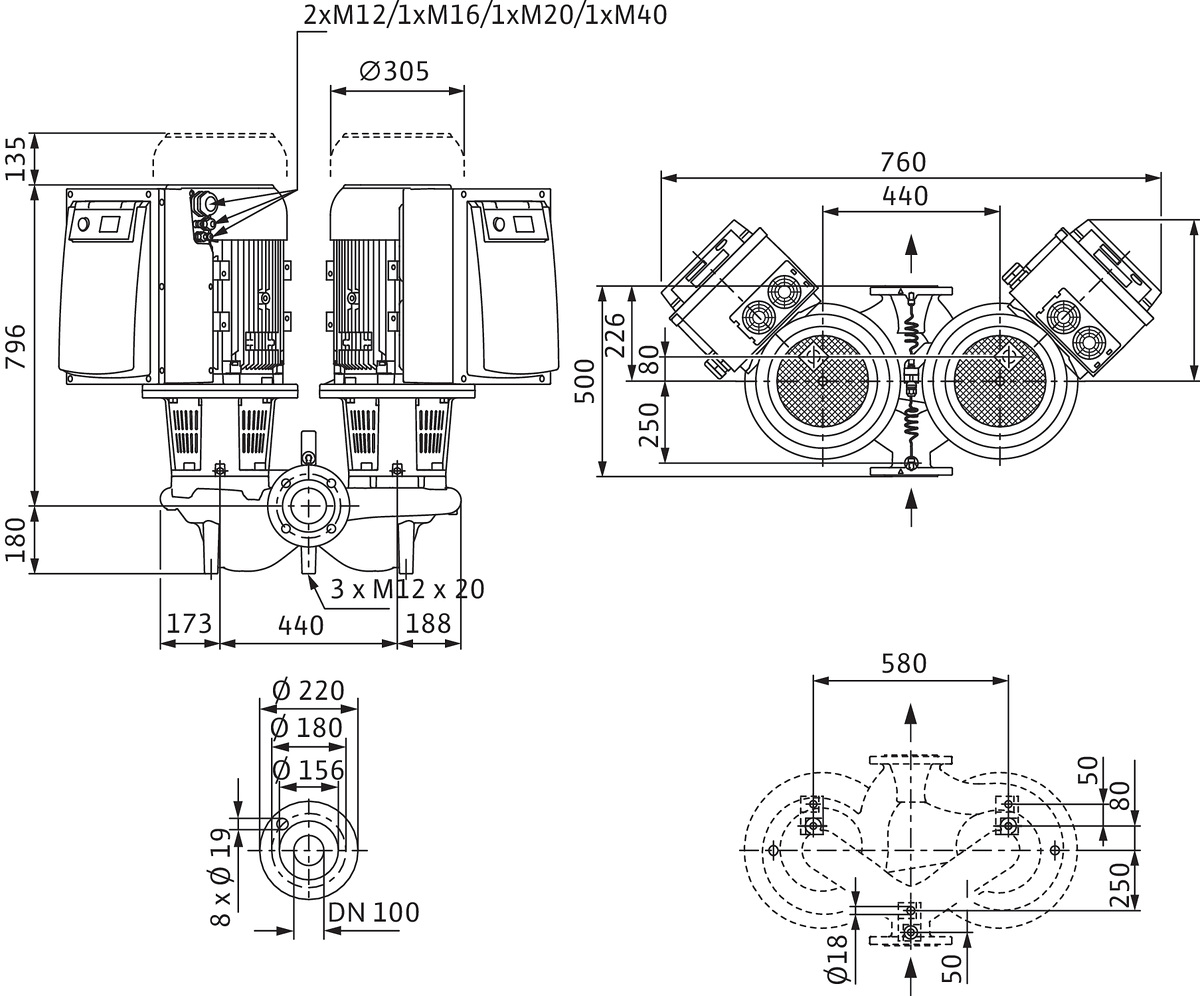

Zabudowa na kołnierzach DN100 wymaga doliczenia długości montażowej 500 mm. Masa jednostki oscyluje wokół 447 kg brutto, co trzeba uwzględnić przy planowaniu podwieszenia lub fundamentu.

Zastosowania i kompatybilność

Pompa znajduje zastosowanie przede wszystkim:

• w dużych systemach centralnego ogrzewania (kotłownie komercyjne),
• instalacjach klimatyzacyjnych,
• obiegach chłodniczych,
• systemach ciepła technologicznego.

Maksymalna wydajność rzędu 410 m3/h przy wysokości podnoszenia do 27 m pozwala obsłużyć rozbudowane układy z długimi pionami lub rozległą siecią rozdzielczą. Przepływ nominalny wynosi około 172 m3/h.

Producent oferuje również opcjonalne wykonania specjalne: wirnik z brązu (-L1) czy korpus z żeliwa sferoidalnego (-H1) przeznaczone dla mediów bardziej agresywnych niż standardowa woda grzewcza. Wariant oznaczony -S1 wyposażony jest w różne dławice mechaniczne dobierane do konkretnych warunków eksploatacyjnych.

Przy zamawianiu należy zwrócić uwagę na końcówkę oznaczenia: modele zakończone R1 nie mają czujnika ciśnienia różnicowego - jeśli instalacja wymaga regulacji ?p-c lub ?p-v, trzeba wybrać odpowiedni model bez tej litery lub zaplanować zewnętrzny czujnik we własnym zakresie.
