Pompa obiegowa Wilo-CronoTwin-DL-E 150/190-5,5/4-S1 podwójna 2193271

Dwupompowa jednostka z automatyczną regulacją wydajności

Seria Wilo CronoTwin-DL-E to podwójne pompy dławicowe z wbudowanym falownikiem, przeznaczone do instalacji przemysłowych wymagających ciągłej pracy i elastycznego sterowania wydajnością. Konstrukcja inline oznacza, że oba przyłącza - ssawne i tłoczne - znajdują się na jednej osi rurowej (DN150), co upraszcza zabudowę w istniejących ciągach technologicznych i eliminuje konieczność stosowania kolan czy przejść.

Konstrukcja i materiały

Korpus pompy wykonano z żeliwa szarego GG25 (GJL-250) według normy EN-GJL-250 - odpornego na ciśnienie robocze do 16 barów w temperaturze do 120°C, z redukcją do 13 barów przy pełnym zakresie temperaturowym 140°C. Dolna granica pracy wynosi -20°C, co pozwala na stosowanie nośników ciepła niskotemperaturowych.

Wirnik z żeliwa GG20 (GJL-200) współpracuje z wałem ze stali nierdzewnej oraz uszczelnieniem mechanicznym Q1Q1X4GG. To uszczelnienie jest dedykowane mieszankom woda/glikol o zawartości glikolu do 50% obj. w zakresie od -20°C do +110°C, a także emulsjom olejowym - co rozszerza spektrum zastosowań o instalacje przemysłowe z nośnikami syntetycznymi.

Dzwon silnika pokryto powłoką kataforezyczną (KTL), która chroni przed korozją w warunkach wilgotnego środowiska kotłowni czy hal przemysłowych.

Napęd i elektronika

Silnik trójfazowy o mocy 5,5 kW (P2) pobiera przy tym 6,2 kW (P1), pracując z prędkością obrotową 1450 obr./min przy zasilaniu 3×400 V / 50 Hz. Klasa efektywności energetycznej IE4 oznacza synchroniczny silnik reluktancyjny - najwyższą dostępną klasę w standardzie IE. Prąd znamionowy wynosi 10,2 A, a stopień ochrony obudowy IP55 pozwala na montaż w pomieszczeniach wilgotnych bez dodatkowej obudowy.

Wbudowany przemiennik częstotliwości umożliwia płynną regulację obrotów w trybach:

• ?p-c - stała różnica ciśnienia,
• ?p-v - zmienna różnica ciśnienia,
• regulator PID - dla precyzyjnego sterowania procesowego,
• n = const - tryb ręczny o stałej prędkości obrotowej.

Dla dwóch jednostek pompowych dostępne są tryby pracy równoległej lub podstawowo-rezerwowej z automatycznym przełączaniem awaryjnym.

Interfejsy i integracja

Jednostka oferuje szereg wejść i wyjść do integracji z systemami zarządzania budynkiem:

Typ	Funkcja
Wejście analogowe	Sygnał zadany 0-10 V / 0(4)-20 mA
Wejście analogowe	Sprzężenie zwrotne od czujnika ciśnienia
Wejście cyfrowe	Zdalne WŁ./WYŁ. przez styk bezpotencjałowy
Styki SBM / SSM	Sygnalizacja pracy i awarii
Modbus RTU	Komunikacja przez RS485
IR	Interfejs podczerwieni dla serwisu

Dodatkowo gniazdo na moduł IF pozwala na rozbudowę o protokoły BACnet lub LONworks - typowe dla automatyki HVAC w budynkach komercyjnych i przemysłowych.

Media robocze, wymiary i parametry eksploatacyjne

Pompa obsługuje wodę systemów grzewczych według VDI 2035, wodę chłodniczą i lodową oraz mieszanki woda/glikol przy zawartości glikolu do 40% obj. i temperaturze medium do +40°C. Przy wyższych stężeniach glikolu lub temperaturach powyżej +110°C należy zamówić wykonanie specjalne - producent przewiduje taką możliwość za dopłatą.

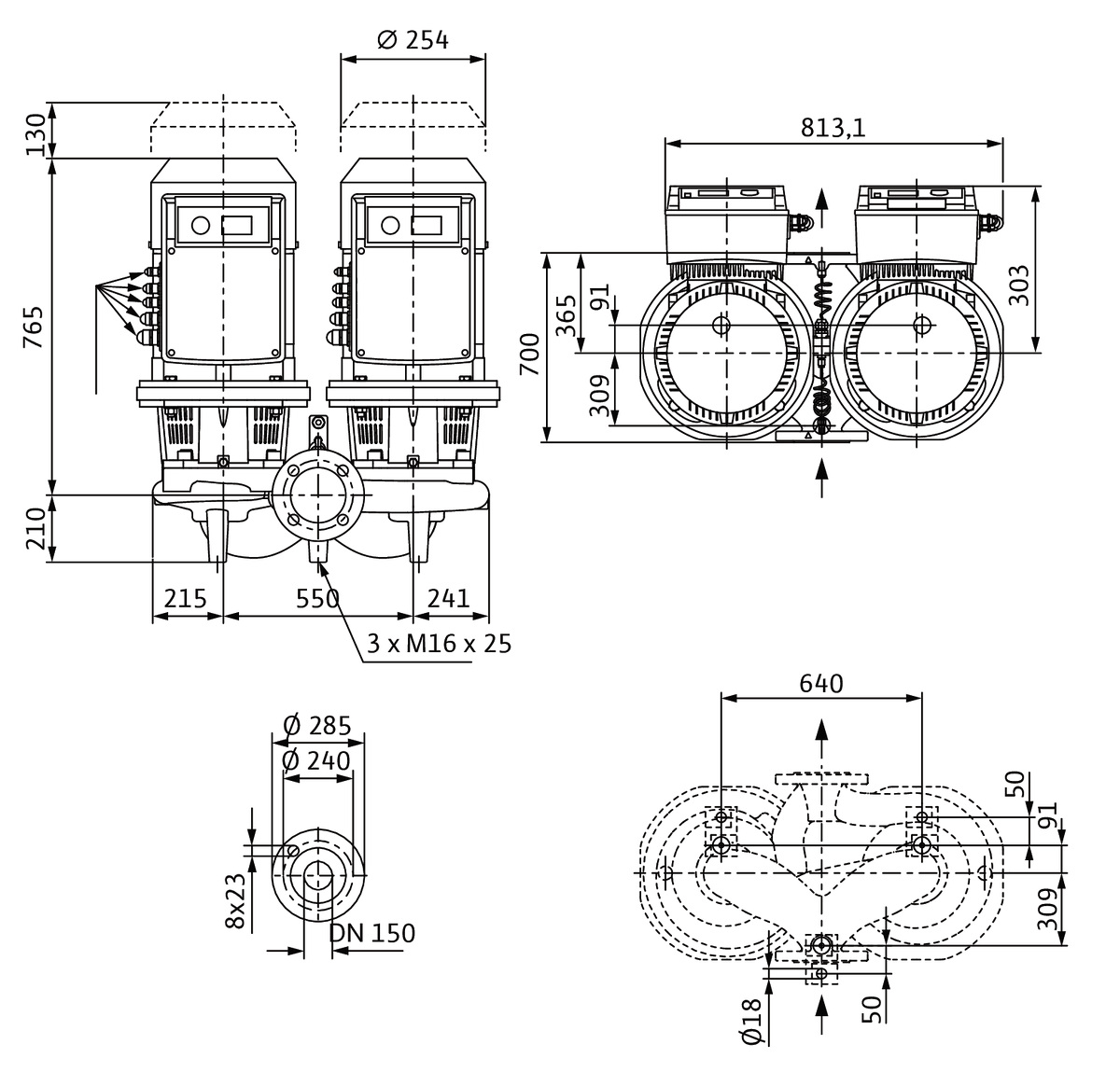

Montażowa długość zespołu wynosi 700 mm, przyłącza kołnierzowe DN150 / PN16 według EN 1092-2 wyposażone są w gwintowane króćce R?” do podłączenia czujników różnicowego ciśnienia (DDG). Masa własna to około 410 kg, co wymaga odpowiednich uchwytów nośnych przy instalacji piętrowej lub na konstrukcji wsporczej.

Ciśnienie akustyczne na poziomie około 69,7 dB(A) klasyfikuje urządzenie jako typowe dla pomp przemysłowych tej wielkości - przy montażu w pomieszczeniach technicznych nie wymaga dodatkowej izolacji akustycznej.
