Pompa obiegowa Wilo-CronoTwin-DL-E 150/220-11/4-R1-S1 podwójna 2171086

Konstrukcja Inline i materiały

Podwójna pompa obiegowa o konstrukcji Inline z przyłączami kołnierzowymi DN 150 w klasie ciśnienia PN 16 to urządzenie zaprojektowane do pracy w wymagających instalacjach przemysłowych i komercyjnych. Korpus pompy wykonano z żeliwa GG 25 (EN-GJL-250), co zapewnia odporność na wysokie ciśnienia robocze do 16 bar i szeroki zakres temperatur od -20 do +140°C. Wirnik z żeliwa GG 20 (EN-GJL-200) dobrze znosi transport mediów niezawierających substancji ściernych, a wariant wykonania S1 oferuje specjalną dławicę mechaniczną AQEGG pozwalającą na pracę z bardziej wymagającymi czynnikami.

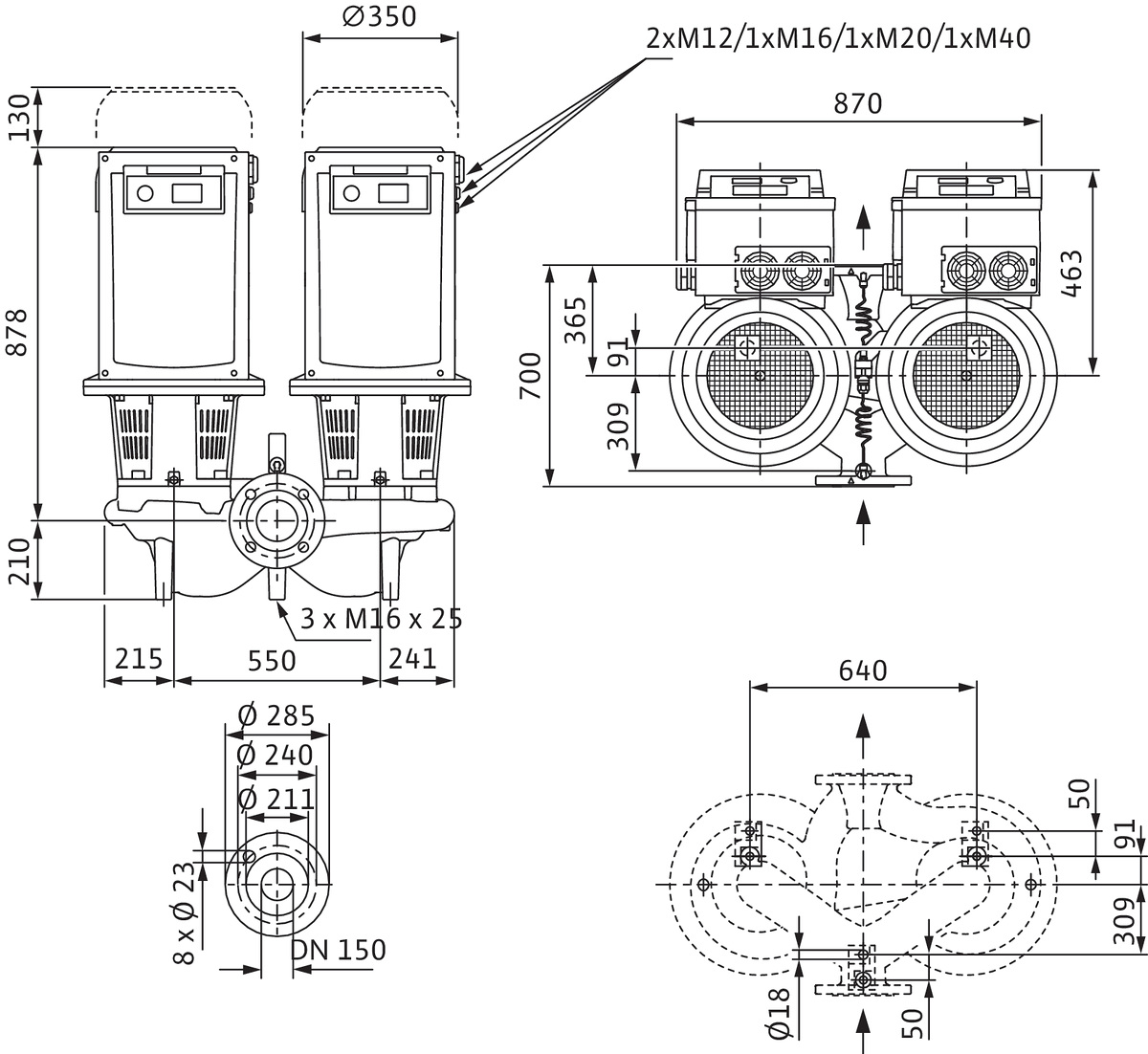

Długość zabudowy 700 mm i średnica przyłączy 150 mm ułatwiają integrację z istniejącymi rurociągami w kotłowniach, ciepłowniach i systemach chłodzenia. Stopień ochrony IP55 oraz klasa izolacji F gwarantują bezpieczną pracę silnika w temperaturze otoczenia do 40°C. Silnik standardowy o mocy 11 kW (P2) pobiera 13 kW z sieci, pracując z prędkością 1450 obr./min przy zasilaniu trójfazowym 400 V.

Zastosowania i kompatybilność medium

Pompa sprawdza się w instalacjach centralnego ogrzewania (zgodnie z wytyczną VDI 2035), systemach zaopatrzenia w wodę lodową oraz obiegach czynnika grzewczego i chłodniczego. Zakres temperatur pracy pozwala na transport zarówno zimnej wody, jak i gorących nośników ciepła - istotne przy kotłach przemysłowych czy wymiennikach ciepła.

Maksymalny przepływ wynoszący 497 m3/h i wysokość podnoszenia do 15,3 m (121 kPa przy przepływie nominalnym) umożliwia obsługę dużych obiegów cieplnych bez konieczności stosowania dodatkowych pomp wspomagających.

Tryby pracy i regulacja elektroniczna

Seria DL-E wyposażona jest w elektroniczną regulację wydajności hydraulicznej - pompa automatycznie dostosowuje parametry pracy do aktualnego zapotrzebowania instalacji, co przekłada się na realne oszczędności energii elektrycznej w porównaniu z pompami o stałych obrotach.

Użytkownik ma do dyspozycji dwa podstawowe tryby pracy podwójnego układu:

• tryb pracy równoległej - obie sekcje pompowe pracują jednocześnie, zwiększając wydajność hydrauliczną,
• tryb pracy rezerwowej - jedna sekcja pozostaje w gotowości i uruchamia się automatycznie w razie awarii pierwszej.

Konfiguracja zachowania błędu jest dostosowywana do specyfiki instalacji HVAC, co pozwala uniknąć niepożądanych zatrzymań przy chwilowych zakłóceniach parametrów medium.

Efektywność energetyczna i ochrona silnika

Wskaźnik minimalnej sprawności MEI ? 0,4 oraz klasa efektywności silnika IE4 (supersynchroniczny) oznaczają wysoką sprawność samego napędu - istotną przy ciągłej pracy instalacji przez cały sezon grzewczy lub chłodniczy.

Wbudowana ochrona silnika z sondą PTC oraz elektroniczny wyłącznik eliminują ryzyko przegrzania uzwojeń bez konieczności montowania zewnętrznych sterowników. Interfejs obsługowy oparty na technologii „zielonego przycisku" z wyświetlaczem umożliwia szybką parametryzację i odczyt aktualnego stanu pracy - przydatne przy uruchamianiu i diagnostyce systemu.

Zasilanie trójfazowe 50/60 Hz pozwala na elastyczne dopasowanie do lokalnej infrastruktury elektrycznej obiektu.
