Pompa obiegowa Wilo-CronoTwin-DL-E 50/220-15/2-S1 podwójna 2171068

Konstrukcja in-line i budowa pompy dwustrumieniowej

Pompa Wilo CronoTwin-DL-E to dławnicowa, podwójna pompa wirowa o konstrukcji Inline, co oznacza że przyłącze ssawne i ciśnieniowe znajdują się w jednej linii - na tym samym kołnierzu PN 16 nawierconym zgodnie z EN 1092-2. Taka geometria pozwala na montaż bezpośrednio na rurociągu lub ustawienie na fundamencie, co znacząco upraszcza instalację w porównaniu z pompami kanałowymi wymagającymi dodatkowych kolan i przejść.

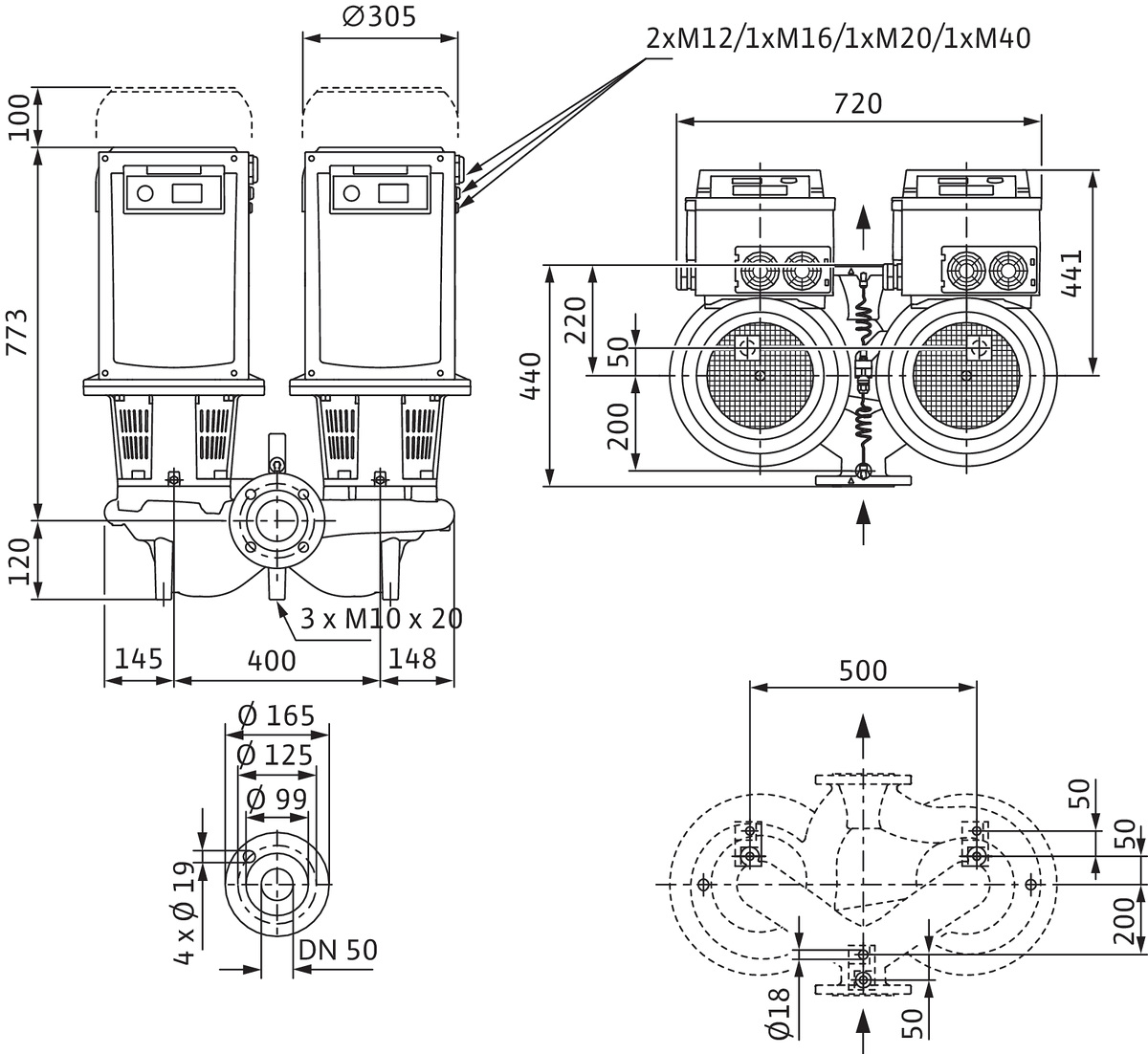

Korpus pompy wykonano z żeliwa GG 25 (GJL-250), a wirnik z żeliwa GG 20 (GJL-200) - oba elementy standardowo pokryte powłoką kataforetyczną zwiększającą odporność korozyjną. Długość wbudowania wynosi 440 mm, a obie strony przyłączeniowe mają średnicę nominalną DN 50 i ten sam wymiar kołnierza. Kształt końcówek jest okrągły.

Zastosowano uszczelnienie mechaniczne typu S1, które jest zalecane przy przetłaczaniu mieszanin woda-glikol z udziałem glikolu do 50% objętościowo oraz temperaturach od -20 °C do +110 °C, a także przy obecności oleju w cieczy.

Układ napędowy i regulacja elektroniczna

Jednostka napędowa to silnik standardowy o mocy oddawanej 15 kW (P2), przy poborze 16,4 kW (P1). Prąd znamionowy wynosi 25,5 A, napięcie zasilania to 400 V w układzie trójfazowym. Prędkość obrotowa sięga 2900 obr/min przy częstotliwości 50/60 Hz.

Kluczową cechą tego modelu jest wbudowana przetwornica częstotliwości, umożliwiająca elektroniczną regulację pracy według stałej lub zmiennej różnicy ciśnień (dp-c / dp-v). Silnik spełnia klasę efektywności energetycznej IE4 (supersynchroniczny), co oznacza wysoką sprawność już na poziomie samym silnika - istotną przy ciągłej pracy przemysłowej.

Stopień ochrony obudowy to IP55, a izolacja uzwojeń odpowiada klasie F. Maksymalna temperatura otoczenia pracy wynosi 40 °C.

Parametry hydrauliczne i efektywność

Maksymalna wydajność sięga 141,9 m3/h, a wysokość podnoszenia dochodzi do 64,35 m. Punkt optymalnej pracy (BEP) przypada na przepływ nominalny ok. 58-96 m3/h przy wysokości podnoszenia rzędu 540-555 kPa. Wskaźnik minimalnej sprawności hydraulicznej (MEI) wynosi 0,4 - wartość istotna przy ocenie całkowitego zużycia energii w cyklu życia pompy.

Maksymalne ciśnienie robocze to 16 bar, a zakres temperatur przetłaczanej cieczy w standardowej konfiguracji mieści się między -20 °C a +140 °C.

Zgodność i wyposażenie dodatkowe

Pompa spełnia wymagania norm dla kołnierzy według EN 1092-2 oraz klasy ciśnienia PN 16 po obu stronach przepływu. Producent oferuje wyposażenie opcjonalne rozszerzające możliwości integracji:

Akcesorium	Zastosowanie
IR-Monitor	Monitoring pracy pompy
IF-Moduł PLR	Interfejs do połączenia z systemami PLR
IF-Moduł LON	Integracja z sieciami LON
Konsole mocujące	Montaż na fundamencie

Przyłącza pomiarowe ciśnienia (R 1/8) pozwalają na zamontowanie czujnika różnicy ciśnień bezpośrednio w korpusie pompy - wersja z dopiskiem R1 jest dostarczana bez tego czujnika.
