Pompa obiegowa Wilo-CronoTwin-DL-E 65/220-22/2-R1-S1 podwójna 2171106

Konstrukcja Inline do dużych instalacji grzewczych

Podwójna pompa obiegowa Wilo-CronoTwin-DL-E to urządzenie o konstrukcji Inline, które montuje się bezpośrednio na rurociągu lub ustawia na fundamencie. Dzięki temu rozwiązaniu instalacja jest bardziej zwarta - nie potrzebujesz dodatkowych kolanek ani przejść, co zmniejsza straty ciśnienia i upraszcza cały układ hydrauliczny.

Obie sekcje pompy pracują niezależnie, a w razie awarii jednej druga przejmuje obciążenie - to standard w instalacjach przemysłowych i ciepłowniczych, gdzie ciągłość dostawy ciepła jest krytyczna.

Parametry hydrauliczne i wydajność

Jednostka osiąga maksymalną wysokość podnoszenia 69,6 m przy przepływie nominalnym (BEP) na poziomie 77,18 m3/h. Maksymalny przepływ sięga 209,1 m3/h, co pozwala obsłużyć naprawdę duże obiegi - np. kilka budynków zasilanych z jednego węzła cieplnego.

Ciśnienie robocze 16 bar i temperatura czynnika od -20°C do 140°C oznaczają, że pompa sprawdzi się zarówno w tradycyjnym CO, jak i w instalacjach przemysłowych z gorącą wodą technologiczną czy solanką (np. w układach geotermalnych).

Regulacja elektroniczna i zarządzanie energią

Wbudowana przetwornica częstotliwości umożliwia elektroniczne sterowanie pracą pompy według dwóch charakterystyk:

• Stała różnica ciśnień (?p-c) - pompa utrzymuje stałe ciśnienie niezależnie od aktualnego przepływu.
• Zmienna różnica ciśnień (?p-v) - ciśnienie docelowe maleje wraz ze spadkiem przepływu, co dodatkowo redukuje zużycie energii.

Klasa sprawności silnika IE4 (supermotor synchroniczny) to poziom znacznie powyżej standardu IE3 - przy pełnym obciążeniu straty są minimalne. Wskaźnik minimalnej sprawności MEI ? 0,4 potwierdza wysoką efektywność również przy częściowym obciążeniu.

Pobór mocy P1 na poziomie 23,9 kW przy mocy oddawanej P2 = 22 kW oznacza stosunkowo niski pobór energii jak na urządzenie tej klasy wydajnościowej.

Budowa, materiały i warunki eksploatacji

Korpus pompy wykonano z żeliwa GG25 (GJL-250), które dobrze znosi wysokie ciśnienia i temperatury oraz jest odporne na korozję w typowych warunkach eksploatacyjnych. Wirnik z żeliwa GG20 (GJL-200) zapewnia trwałość przy długotrwałej pracy z wodą grzewczą lub glikolową.

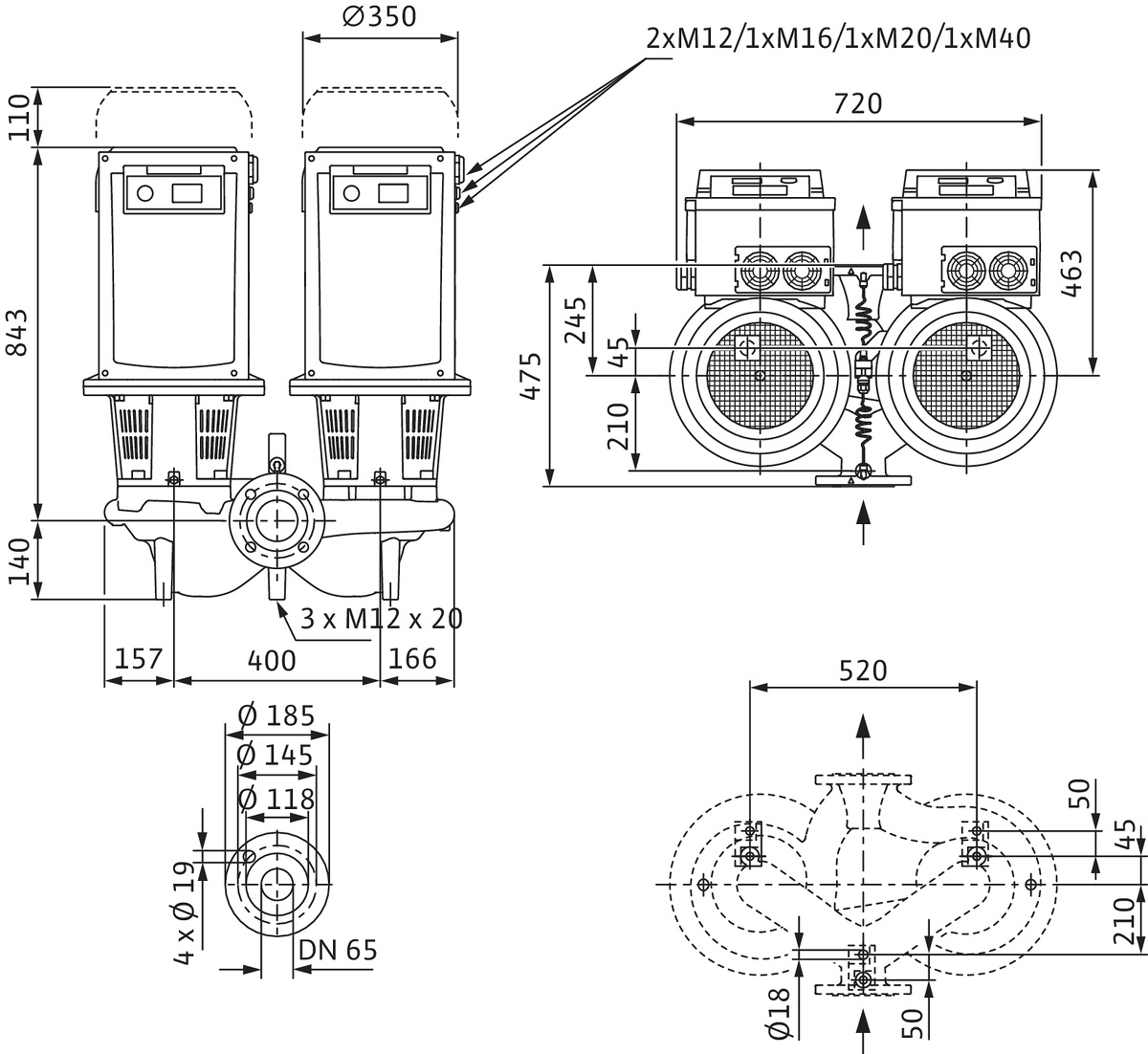

Kołnierze według normy EN 1092-2 klasy PN 16 po stronie ssawnej i tłocznej zapewniają szczelność przy ciśnieniu roboczym całego systemu. Średnica nominalna DN 65 odpowiada rurociągom powszechnie stosowanym w średnich i dużych instalacjach ciepłowniczych. Długość wbudowania wynosi 475 mm - przy projektowaniu rozdzielnicy hydraulicznej lub wymianie starego urządzenia Inline ten wymiar jest kluczowy.

Silnik trójfazowy (3~) zasilany napięciem 400 V / 50 Hz pobiera prąd znamionowy 38,4 A. Prędkość obrotowa dochodzi do 2900 obr./min, a izolacja klasy F pozwala na bezpieczną pracę przy temperaturze otoczenia od 0 do +40°C.

Stopień ochrony IP55 oznacza pyłoszczelność i ochronę przed strumieniem wody - istotne w kotłowniach i pompowniach, gdzie kurz i wilgoć są normą. Uszczelnienie wału dobrano pod kątem temperatur do 140°C - typowe dla nowoczesnych instalacji niskotemperaturowych.
