Pompa Wilo-HiMulti 3C1-43 do zaopatrzenia w wodę 2543606

System zaopatrzenia w wodę dla domu i ogrodu

Wieloetapowa pozioma pompa odśrodkowa z suchym wirnikiem przeznaczona do tłoczenia i podnoszenia ciśnienia wody pitnej oraz wody o niewielkim stopniu zanieczyszczenia. Konstrukcja z wirnikiem bezpośrednio przylaczonym do silnika eliminuje konieczność stosowania sprzęgła - całość jest bardziej kompaktowa i cicha w pracy.

Urządzenie wyposażone jest w automatyczny układ sterowania HiControl 1, który samodzielnie uruchamia i zatrzymuje pompę w zależności od aktualnego poboru wody. Moduł ten zapewnia również ochronę przed suchobiegiem - gdy poziom wody źródłowej spadnie poniżej dopuszczalnego minimum, pompa zostaje natychmiast wyłączona.

Konstrukcja i materiały

Korpus pompy wykonano z tworzywa technopolimerowego Grivory FH1V-4 FWA, które uzyskało homologacje do kontaktu z wodą pitną według norm ACS, WRAS i KTW. Wirniki oraz obudowy stopni wykonano z tworzywa Noryl GF30 (polifenylen eter ze szkłem) - również z certyfikatami dla wody pitnej. Wał pompy stanowi stal nierdzewna gatunku 1.4021 (AISI420), co zapewnia odporność na korozję w warunkach ciągłego kontaktu z wodą.

Uszczelnienie wału stanowi mechaniczne uszczelnienie typu BVPFF - para ceramiczno-węglowa wymuszająca smarowanie filmem cieczowym. Uszczelki wykonano z EPDM, popularnego elastomeru odpornego na starzenie termiczne i chemiczne.

Obudowa modułu kontroli ciśnienia to nylon PA6 - również dopuszczony do kontaktu z wodą pitną.

Element	Materiał	Certyfikaty
Korpus pompy	Grivory FH1V-4 FWA	ACS, WRAS, KTW
Wirniki i obudowy stopni	Noryl GF30	ACS, WRAS, KTW
Wał	Stal nierdzewna 1.4021	-
Uszczelnienie wału	Ceramika/węgiel (BVPFF)	-
Uszczelki	EPDM	-

Zastosowania i instalacja

Pompa sprawdza się jako centralny element przydomowej stacji uzdatniania wody - zasilana jest jednofazowo (230 V / 50 Hz) i pobiera przy tym jedynie 2,7 A. Moc oddawana silnika to 0,4 kW, a prędkość obrotowa wynosi 2900 obr./min.

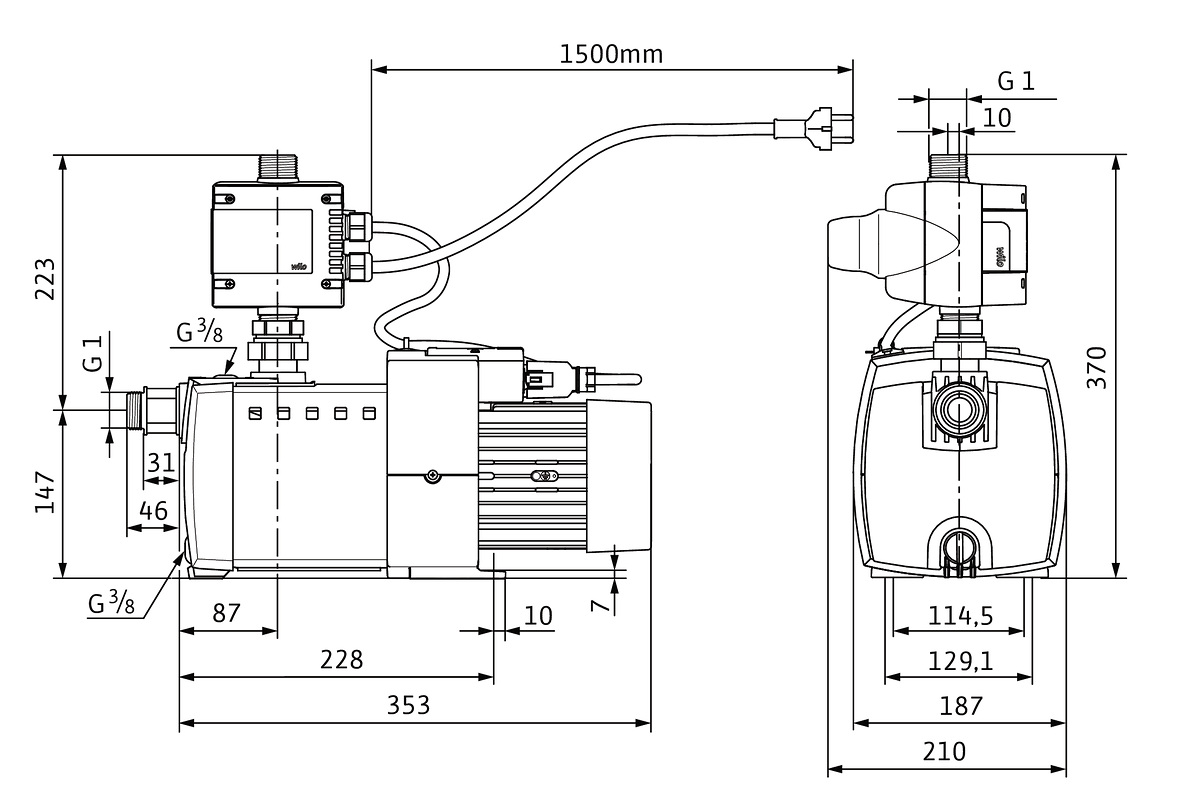

Przyłącza po obu stronach mają średnicę nominalną G1 (gwint zewnętrzny walcowy BSPP), co pozwala na podłączenie standardowymi elementami instalacyjnymi o średnicy wewnętrznej cala.

Zakres temperatur przetłaczanej cieczy to 0-40°C, przy czym producent dopuszcza krótkotrwałe obciążenie do +55°C przez maksymalnie 10 minut. Temperatura otoczenia może wynosić od -15°C do +40°C, a temperatura składowania od -30°C do +60°C - daje to pewność działania zarówno w piwnicy ogrzewanej, jak i w chłodnym garażu.

Maksymalne ciśnienie robocze to 8 bar, a ciśnienie ssawne nie może przekraczać 3 bar. Ciśnienie załączenia ustawione fabrycznie wynosi 1,5 bar.

Dzięki systemowi Plug & Pump instalacja sprowadza się do podłączenia przewodów rurowych oraz gniazdka elektrycznego - pompę można uruchomić bez specjalistycznych narzędzi. Moduł sterujący HiControl 1 obraca się o 360°, co ułatwia dopasowanie kierunku prowadzenia kabla w ciasnych przestrzeniach.

Parametry pracy i eksploatacja

Maksymalna wydajność hydrauliczna sięga 6,65 m3/h, a maksymalna wysokość podnoszenia to 31,74 m. Dla typowych warunków domowych (praca przy ciśnieniu nominalnym) wydajność oscyluje wokół 3,5 m3/h.

Ważnym aspektem eksploatacyjnym jest poziom hałasu - generowany przez urządzenie szum mieści się w przedziale 56-64 dB(A), co pozwala na instalację pompy w pomieszczeniach mieszkalnych bez uciążliwości akustycznej.

Układ sterowania automatycznie wyłącza pompę przy przepływie poniżej 95 l/h - zapobiega to nieefektywnej pracy na minimalnych obrotach i chroni silnik przed przegrzaniem.

Klasa izolacji uzwojeń silnika to F (dopuszczalna temperatura do 155°C), a stopień ochrony obudowy określono jako IP54/X4 - pyłoszczelność oraz ochrona przed rozchlapaną wodą z dowolnego kierunku.

Producent zaleca regularne przeglądy techniczne prowadzone przez autoryzowany serwis Wilo zgodnie z normami DIN 31051 / DIN EN 13306 - zapewnia to długotrwałą i bezawaryjną pracę instalacji.
