Pompa do wody Wilo-MEDANA CH1-L.1002-1/E/A/10T wysokociśnieniowa pozioma 4231494

Wysokociśnieniowa pompa wielostopniowa do wymagających instalacji

Normalnie zasysająca pompa wirowa o konstrukcji poziomej, zaprojektowana do pracy w systemach wymagających stabilnego ciśnienia i wysokiej wydajności hydraulicznej. Urządzenie osiąga maksymalną wydajność 14,71 m3/h przy ciśnieniu roboczym do 10 bar, co czyni je odpowiednim wyborem zarówno dla przemysłowych instalacji cyrkulacyjnych, jak i profesjonalnych systemów zaopatrzenia w wodę.

Konstrukcja oparta na wielostopniowej architekturze hydraulicznej pozwala na osiągnięcie maksymalnej wysokości podnoszenia 25,74 m, co zapewnia wystarczający margines dla instalacji z rozległą siecią rurociągów lub punktami poboru usytuowanymi na różnych poziomach.

Materiały i odporność korozyjna

Korpus pompy, wirnik, komory stopniowe oraz wał wykonano ze stali nierdzewnej 304 (1.4301) - gatunku powszechnie stosowanego w aplikacjach kontaktowych z wodą pitną i przemysłowymi mediami technicznymi. Uszczelnienie wału w wersji BQ1EGG z uszczelką z EPDM dodatkowo rozszerza zakres kompatybilności chemicznej przetłaczanej cieczy.

Latarnia pompy pokryta jest powłoką kataforetyczną, która zwiększa odporność na korozję w warunkach podwyższonej wilgotności otoczenia - istotna cecha przy instalacjach w kotłowniach, halach produkcyjnych czy pompowniach.

Parametry pracy i warunki eksploatacji

Pompa pracuje w zakresie temperatur przetłaczanej cieczy od -20°C do 120°C, co pozwala na wykorzystanie jej zarówno w instalacjach zimnowodnych (w tym wodociągowych), jak i obiegach procesowych czy systemach chłodzenia przemysłowego wymagających podwyższonych temperatur roboczych.

Temperatura otoczenia może wynosić od -15°C do 50°C, dzięki czemu urządzenie sprawdza się w nieogrzewanych pomieszczeniach technicznych oraz w lokalizacjach narażonych na intensywne nasłonecznienie lub inne źródła ciepła.

Silnik jednofazowy o mocy 1,1 kW (prąd znamionowy 7,3 A, prędkość obrotowa 2900 obr./min) zasilany jest napięciem 230 V / 50 Hz z tolerancją ±10%, co zapewnia kompatybilność ze standardowymi instalacjami elektrycznymi budynków mieszkalnych, komercyjnych i lekkich obiektów przemysłowych.

Klasa izolacji F oraz stopień ochrony silnika IP55 gwarantują bezpieczną pracę w środowiskach o podwyższonym zapyleniu i wilgotności - typowych dla kotłowni, myjni samochodowych czy hal produkcyjnych.

Przyłącza, integracja i obszar zastosowań

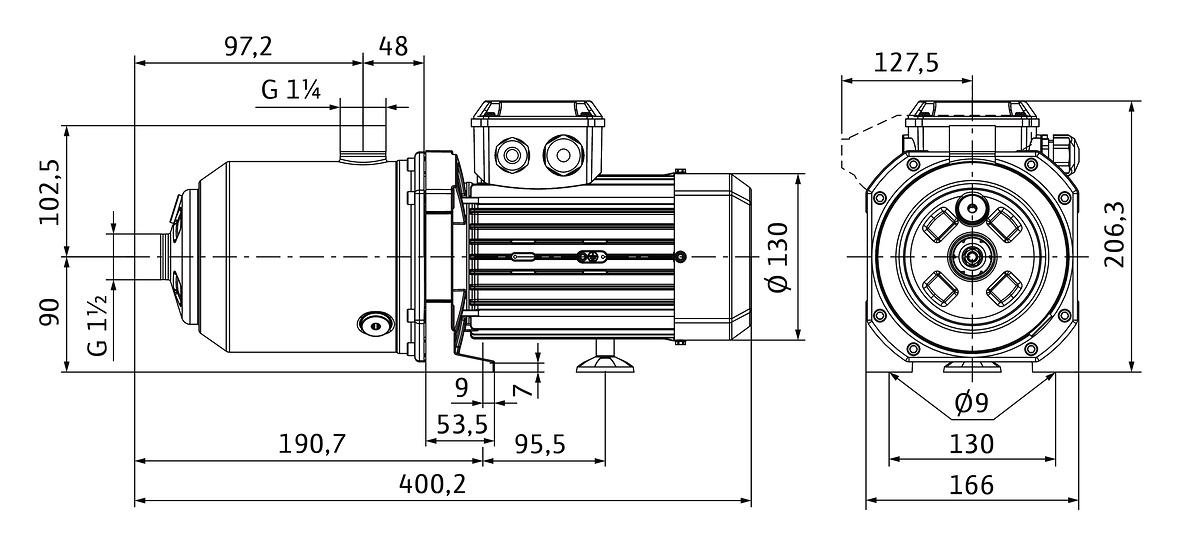

Strona ssawna wyposażona jest w przyłącze gwintowane Rp 11/2 (DN40), natomiast strona tłoczna - Rp 11/4 (DN32), zgodne z normą ISO 7-1 / EN 10226-1 (gwint wewnętrzny cylindryczny BSPT-Rp). Kompaktowe wymiary gabarytowe (400 × 206 × 185 mm) ułatwiają integrację pompy w istniejących instalacjach o ograniczonej przestrzeni montażowej.

Konstrukcja monoblokowa eliminuje konieczność stosowania sprzęgła elastycznego między silnikiem a częścią hydrauliczną, co zmniejsza liczbę potencjalnych punktów awarii i upraszcza całkowity układ zamontowania.

Urządzenie dedykowane jest do zaopatrzenia w wodę i podwyższania ciśnienia w budynkach wielorodzinnych, hotelach lub obiektach użyteczności publicznej, przemysłowych instalacji cyrkulacyjnych - obiegów procesowych i wodnych systemów chłodzenia - a także myjni samochodowych i przemysłowych oraz systemów nawadniania ogrodowego i rolniczego. Sprawdza się również jako moduł wysokociśnieniowy integrowany w większych zestawach pompowych.

Wersja z uszczelnieniem EPDM posiada dopuszczenie do stosowania z wodą pitną - wszystkie elementy mające kontakt z medium spełniają wymagania certyfikacji dla aplikacji spożywczych.

Uruchomienie i konserwacja

Duże otwory do napełniania i opróżniania pompy pozwalają na szybkie przygotowanie urządzenia do pracy oraz sprawny serwis bez konieczności demontażu całości z instalacji. Pierścień ścierny o optymalnej geometrii redukuje wewnętrzne przecieki między stopniami, co przekłada się na cichą pracę - istotną w instalacjach blisko stref bytowych lub biurowych.

Do pomp dostępne są akcesoria sterujące (przetwornice częstotliwości Wilo-EFC z modułami Profibus DP, Profinet, EtherNet/IP czy Modbus TCP) umożliwiające płynną regulację wydajności i integrację z systemami BMS automatyki budynkowej lub procesów przemysłowych.

Zakres dostawy obejmuje pompę oraz instrukcję montażu i obsługi w języku polskim (dokument wydania 2025).
