Pompa do wody Wilo-MEDANA CH1-L.204-1/E/A/10T wysokociśnieniowa pozioma 4231466

Wysokociśnieniowa pompa wielostopniowa do wymagających instalacji wodnych

Niestandardowo ssąca pozioma pompa wielostopniowa Wilo-Medana CH1-L.204-1/E/A/10T to urządzenie zaprojektowane z myślą o aplikacjach, gdzie liczy się niezawodność i wysoka wydajność hydrauliczna w kompaktowej obudowie. Konstrukcja bazuje na sprawdzonej serii MEDANA CH1-L - przemysłowemu poziomemu standardowi rynkowemu z długim wałem i czterema stopniami sprężania.

Moc silnika 0,55 kW przy jednofazowym zasilaniu 230 V / 50 Hz pozwala osiągnąć maksymalną wydajność 3,88 m3/h oraz ciśnienie robocze do 10 bar. Maksymalna wysokość podnoszenia wynosi 36,48 m, co w połączeniu z czterema stopniami sprężania przekłada się na stabilne parametry nawet przy zmiennym obciążeniu systemu.

Wszystkie elementy mające kontakt z medium - korpus pompy, wirniki, komory stopni i dyfuzory - wykonano ze stali nierdzewnej AISI 304 (1.4301). To istotne zarówno dla trwałości w warunkach przemysłowych, jak i dla możliwości pracy z wodą pitną. Uszczelnienie wału BQ1EGG z uszczelkami EPDM dodatkowo rozszerza zakres temperatury medium do 120°C (przy pracy ciągłej), podczas gdy sam silnik pracuje w temperaturze otoczenia od -15°C do 50°C. Klasa izolacji F oraz stopień ochrony IP55 zapewniają odporność na kurz i strumienie wody.

Konstrukcja i rozwiązania techniczne

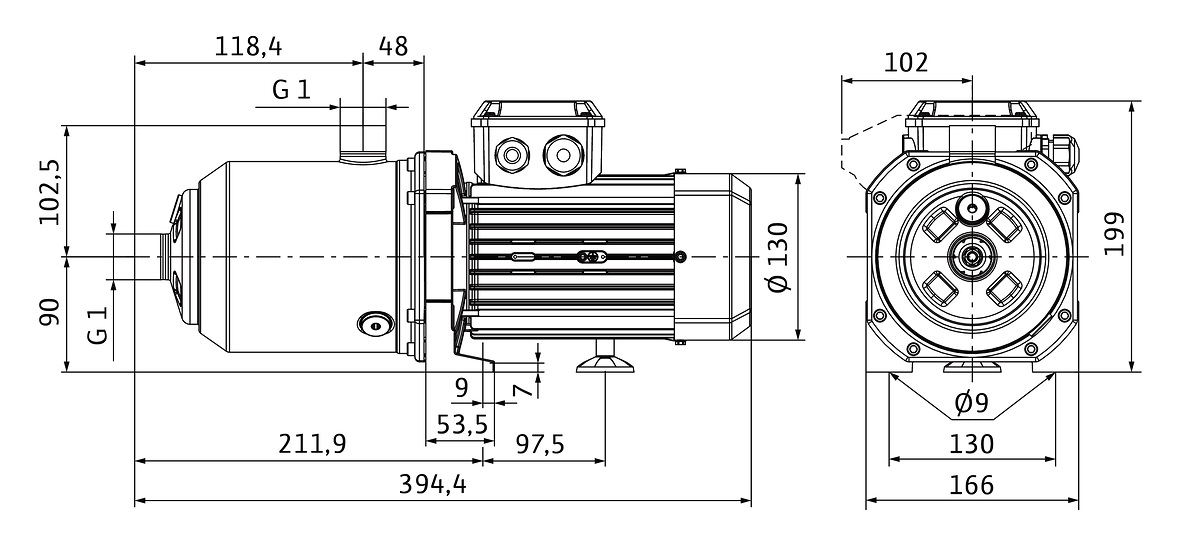

Obudowa w układzie blokowym ułatwia integrację z większymi systemami - wymiary 394 × 199 × 185 mm (długość × wysokość × szerokość) pozwalają na montaż nawet w ciasnych przestrzeniach technicznych. Duże otwory do napełniania i opróżniania pompy znacząco skracają czas uruchomienia oraz serwisowania.

Konstrukcja wirnika pierścieniowego w połączeniu z odporną na korozję obudową lampy pokrytej kataforezą redukuje poziom hałasu i zwiększa żywotność mechanizmu. Oba przyłącza gwintowe Rp 1 (wewnętrzny gwint cylindryczny BSPT-Rp według ISO 7-1 / EN 10226-1) umożliwiają szybki montaż rurowy bez konieczności stosowania kołnierzy - klasa ciśnienia PN 10 odpowiada maksymalnemu ciśnieniu roboczemu urządzenia.

Silnik jednofazowy wyposażono we wbudowaną ochronę przed przegrzaniem z automatycznym ponownym uruchomieniem, co eliminuje konieczność stosowania zewnętrznych zabezpieczeń w prostych instalacjach.

Zastosowania i kompatybilność

Pompa sprawdza się w kilku głównych obszarach:

• Zaopatrzenie w wodę i podnoszenie ciśnienia - zarówno w instalacjach komercyjnych, jak i przemysłowych, gdzie wymagana jest stabilna presja przy zmiennym poborze.
• Obiegi technologiczne - cyrkulacja wody procesowej i chłodniczej w zakładach produkcyjnych.
• Systemy irygacyjne i myjące - tam gdzie potrzebne jest ciśnienie robocze rzędu kilku barów przy umiarkowanym przepływie.
• Woda pitna - certyfikat dopuszczenia do kontaktu z wodą pitną (wersja EPDM) otwiera możliwość stosowania w instalacjach gastronomicznych, hotelowych czy socjalnych.

Wskaźnik minimalnej sprawności energetycznej MEI = 0,7 oraz klasa efektywności silnika IE2 plasują urządzenie powyżej podstawowych wymagań rozporządzenia ErP dla pomp wodnych powyżej 1 kW mocy osiowej.

Warunki pracy i eksploatacja

Urządzenie pracuje przy zasilaniu jednofazowym 230 V ±10% z tolerancją częstotliwości sieciowej 50 Hz. Prąd znamionowy wynosi 3,6 A przy prędkości obrotowej 2900 obr./min. Maksymalne dopuszczalne ciśnienie robocze to 10 bar; dopuszczalne ciśnienie na wejściu nie powinno przekraczać 6 bar. Zakres temperatur medium mieści się między -20°C a +120°C dla uszczelnień EPDM; temperatura otoczenia może wynosić od -15°C do +50°C.

Masa netto pompy to około 10 kg; ciężar transportowy brutto z opakowaniem kartonowym wynosi 11,6 kg. Wymiary opakowania to 600 × 280 × 260 mm, co ułatwia logistykę magazynową i dostawy. Produkt dostarczany jest jako pompa z instrukcją montażu i eksploatacji - bez osprzętu rurowego ani armatury, które można dobrać osobno według potrzeb instalacji.

Dla integratorów systemowych seria MEDANA CH1-L oferuje możliwość rozbudowy o sterowniki częstotliwości Wilo-EFC oraz moduły komunikacyjne Profibus DP - co pozwala na płynną regulację wydajności i integrację z systemami BMS budynków przemysłowych.
