Pompa do wody Wilo-MEDANA CH1-L.403-2/V/A/10T wysokociśnieniowa pozioma 4235338

Wysokociśnieniowa pompa wirowa do wymagających instalacji

Normalnie zasysająca pompa wirowa o konstrukcji poziomej z serii MEDANA CH1-L wyróżnia się wysoką wydajnością hydrauliczną i kompaktową budową. Przeznaczona do integracji w większych systemach - sprawdza się zarówno w przemysłowych instalacjach cyrkulacyjnych, jak i w zastosowaniach komercyjnych wymagających stabilnego podnoszenia ciśnienia.

Maksymalne ciśnienie robocze na poziomie 10 bar w połączeniu z wydajnością do 6,4 m3/h i wysokością podnoszenia 29,23 m (przy prędkości obrotowej 2900 obr./min) pozwala efektywnie pokrywać zapotrzebowanie instalacji średniej wielkości. Zakres temperatur przetłaczanej cieczy od -20 °C do 90 °C oraz tolerancja temperatury otoczenia do 50 °C zapewniają szeroki obszar pracy - od wody chłodzącej po medium technologiczne o podwyższonej temperaturze.

Konstrukcja i materiały

Korpus pompy, wirnik, wał oraz komory stopniowe wykonano ze stali nierdzewnej 316L (1.4404) - gatunku odpornego na korozję, który sprawdza się w kontakcie z wodą użytkową oraz medium przemysłowym. Uszczelnienie wału w standardzie BQ1VGG z materiałem FKM zapewnia szczelność nawet przy wyższych temperaturach roboczych.

Latarnie (obudowy łożysk) pokryto powłoką kataforetyczną - dodatkowa warstwa antykorozyjna zwiększa trwałość konstrukcji w wilgotnym środowisku. Pierścień ścierny redukuje przecieki wewnętrzne i ogranicza poziom hałasu podczas pracy ciągłej.

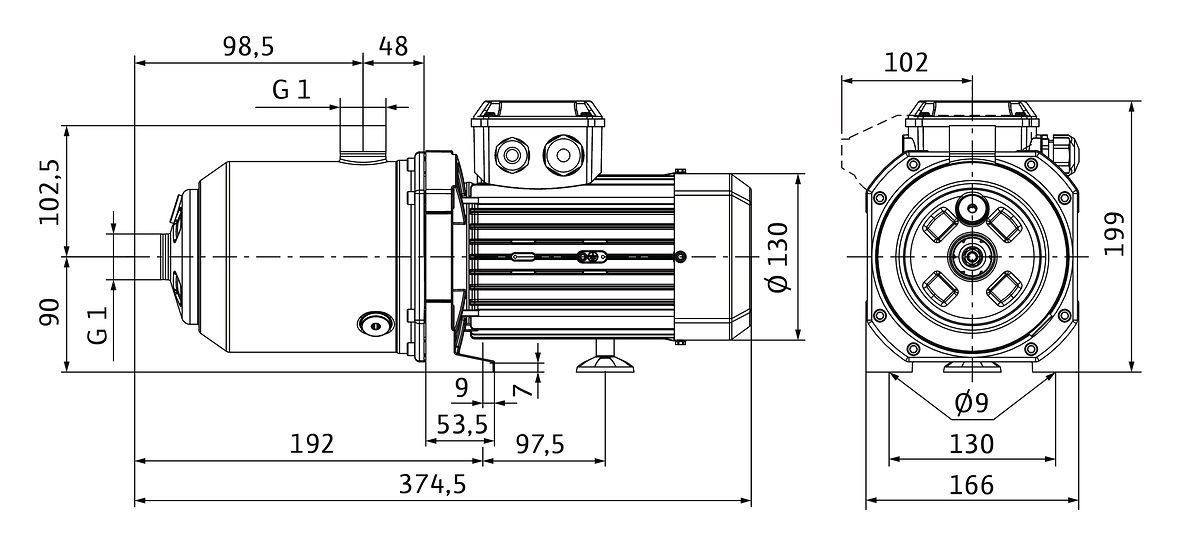

Przyłącza gwintowe Rp 1 (gwint wewnętrzny cylindryczny BSPT-Rp według ISO 7-1 / EN 10226-1) po stronie ssawnej i tłocznej umożliwiają szybki montaż w standardowych instalacjach rurowych.

Parametry elektryczne i eksploatacyjne

Jednofazowy silnik o mocy 0,55 kW (P2) zasilany napięciem 230 V / 50 Hz pobiera przy tym prąd znamionowy 3,6 A. Tolerancja napięcia ±10% pozwala na stabilną pracę nawet przy wahaniach w sieci zasilającej.

Klasa izolacji F oraz stopień ochrony silnika IP55 gwarantują bezpieczną pracę w warunkach przemysłowych - pyłoszczelność i ochrona przed strumieniami wody z dowolnego kierunku eliminują ryzyko awarii spowodowanej warunkami otoczenia.

Wskaźnik minimalnej sprawności hydraulicznej MEI = 0,7 świadczy o dobrych parametrach energetycznych samej pompy - wyższa wartość MEI przekłada się na niższe zużycie energii w całym cyklu eksploatacji.

Zastosowania

Pompa znajduje zastosowanie przede wszystkim w:

• zaopatrzeniu w wodę i podnoszeniu ciśnienia,
• przemysłowych obiegach cyrkulacyjnych,
• obiegach procesowych i wodzie chłodzącej,
• myjniach samochodowych i przemysłowych,
• systemach nawadniania.

Dla wersji z uszczelnieniem EPDM dostępne jest dopuszczenie do stosowania z wodą użytkową - wszystkie elementy mające kontakt z medium spełniają wymagania sanitarne.

Serwis i uruchomienie

Producent oferuje fabryczny serwis Wilo obejmujący uruchomienie, konserwację (BASIC / COMFORT / PREMIUM) oraz przedłużoną gwarancję do pięciu lat - warunkiem jest wykonanie uruchomienia i regularnych przeglądów przez autoryzowany serwis. Dostępne są również usługi nadzoru nad projektem oraz optymalizacji systemu pompowego.

W zakresie wyposażenia dodatkowego producent proponuje między innymi czujniki ciśnienia do płynnej regulacji obrotów (0-10 bar, 0-16 bar, 0-25 bar), wyłączniki pływakowe do kontroli poziomu w zbiornikach otwartych oraz elektrody zanurzeniowe zabezpieczające przed suchobiegiem. Dla pomp jednofazowych dostępny jest zestaw sterowania ciśnieniowego rozpoznający niedobór wody na podstawie pomiaru ciśnienia - automatycznie zatrzymuje pompę przy spadku do 0,1 bar i uruchamia ponownie przy wzroście do 0,5 bar.
