Pompa do wody Wilo-MEDANA CH1-L.407-1/E/A/10T wysokociśnieniowa pozioma 4231484

Wielostopniowa pompa pozioma do instalacji ciśnieniowych

Model CH1-L.407-1/E/A/10T to jednofazowa pompa wysokociśnieniowa o konstrukcji poziomej i wielostopniowej budowie hydraulicznej. Producent - Wilo - zaprojektował ją z myślą o aplikacjach wymagających stabilnego ciśnienia roboczego przy kompaktowych wymiarach i prostej integracji z istniejącymi instalacjami.

Konstrukcja i materiały

Korpus pompy, wirnik oraz wszystkie elementy hydrauliczne mające kontakt z medium wykonano ze stali nierdzewnej gatunku 304 (1.4301) - odpornej na korozję i działanie typowo spotykanych wód procesowych czy chłodniczych. To samo dotyczy przyłączy rurowych, co eliminuje ryzyko degradacji połączeń w wilgotnym środowisku.

Konstrukcja obejmuje również uszczelnienie pierścieniem szyjkowym oraz latarenkę z powłoką kataforezyczną - dodatkowe zabezpieczenie przed korozją newralgicznych stref pompy.

Napęd stanowi silnik jednofazowy o mocy 1,1 kW (P2), pracujący z prędkością obrotową 2900 obr./min. Klasa izolacji F pozwala na ciągłą pracę w temperaturze medium do 120°C, przy czym sama pompa toleruje temperaturę otoczenia od -15°C do +50°C - sprawdza się więc zarówno w chłodniach, jak i instalacjach przemysłowych z wyższymi temperaturami czynnika.

Parametry robocze i efektywność

Maksymalna wysokość podnoszenia sięga 67,18 m, co przy ciśnieniu roboczym do 10 bar czyni tę pompę odpowiednią do:

• podnoszenia ciśnienia w instalacjach komunalnych i osiedlowych,
• zasilania instalacji przemysłowych wymagających stabilnego źródła ciśnienia,
• cyrkulacji wody chłodniczej i procesowej,
• systemów irygacyjnych i mycia przemysłowego.

Maksymalna wydajność wynosi 6,4 m3/h, a wskaźnik minimalnej sprawności hydraulicznej (MEI) na poziomie 0,7 klasyfikuje urządzenie jako efektywne energetycznie - silnik osiąga klasę IE2.

Przyłącza gwintowane wewnętrzne cylindryczne (BSPT-Rp) o średnicy nominalnej 1 cal (25 mm) po obu stronach ułatwiają montaż w typowych instalacjach rurowych.

Eksploatacja i warunki pracy

Stopień ochrony IP55 zapewnia pyłoszczelność oraz ochronę przed strumieniami wody - pompa może pracować w pomieszczeniach technicznych o podwyższonym zapyleniu lub wilgotności.

Duże otwory do napełniania i opróżniania znacząco skracają czas uruchomienia oraz serwisowania urządzenia. Konstrukcja jest przemyślana pod kątem szybkiego rozruchu - nie jest to pompa samozasysająca, więc przed pierwszym uruchomieniem należy zadbać o odpowiednie zalewanie korpusu.

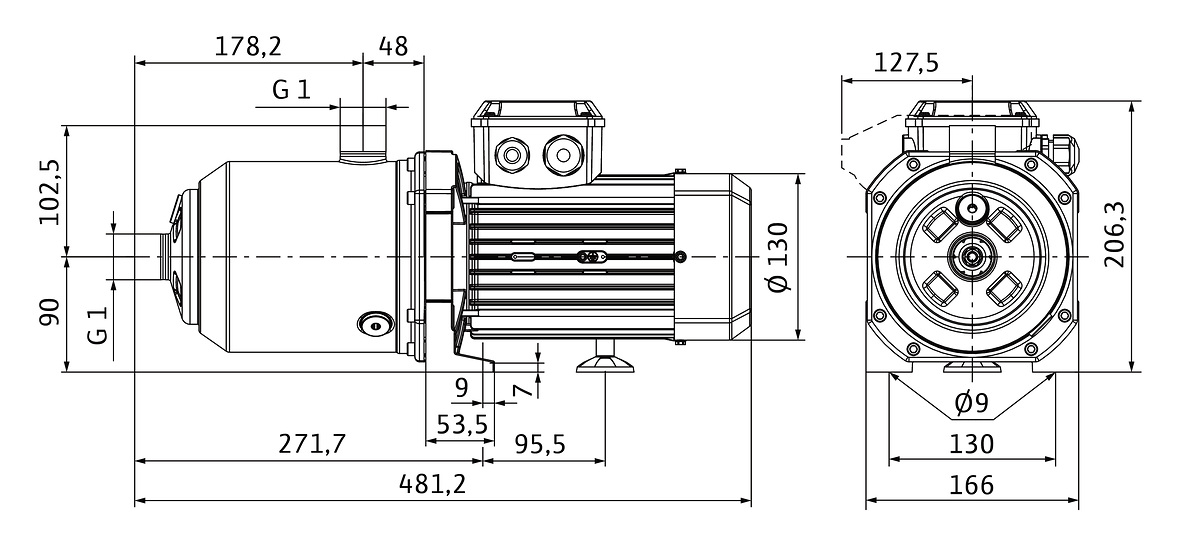

Ciężar brutto wynoszący 15,9 kg oraz wysokość konstrukcyjna rzędu 90 mm pozwalają na montaż nawet w miejscach o ograniczonej przestrzeni - zwłaszcza że konstrukcja pozioma ułatwia integrację z kompaktowymi rozdzielnicami pompowymi.

Norma przyłączy

Wszystkie przyłącza gwintowane spełniają normy ISO 7-1 / EN 10226-1, a kołnierze odpowiadają klasie ciśnienia PN 10 - standardowe rozwiązanie dla instalacji wodnych średniej skali, gwarantujące kompatybilność z powszechnie stosowaną armaturą i rurociągami.
