Pompa do wody Wilo-MEDANA CH1-LC.203-5/E/A/10T wysokociśnieniowa pozioma 4233358

Wysokociśnieniowa pompa wielostopniowa do instalacji poziomych

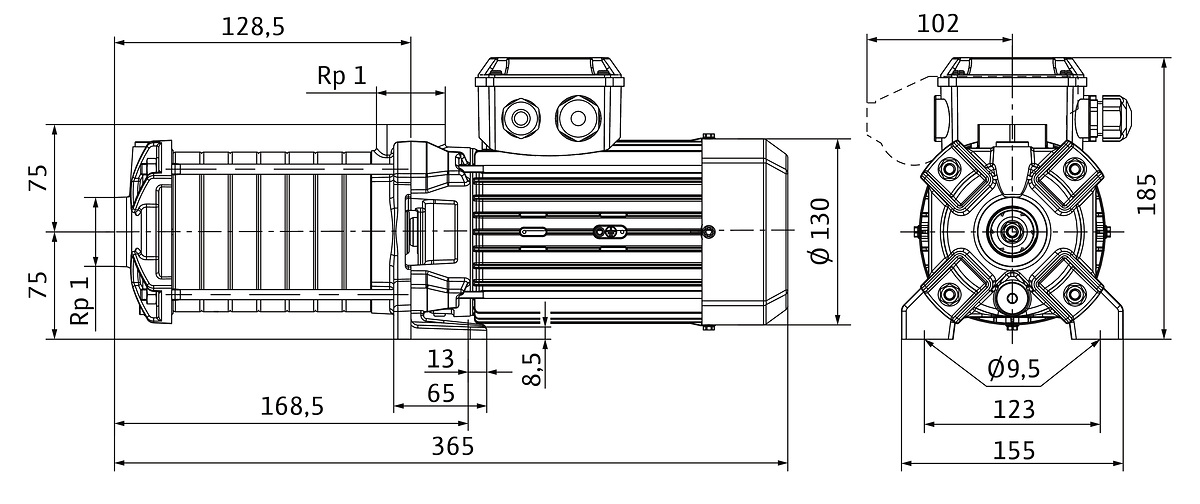

Prezentowany model z serii MEDANA CH1-LC to nie samozasysająca pompa wirowa o konstrukcji poziomej, w której kilka stopni hydraulicznych połączonych jest szeregowo w jednym korpusie. Taka budowa pozwala uzyskać znacznie wyższe ciśnienie niż w pompach jednostopniowych przy zachowaniu kompaktowych wymiarów - wysokość całości to 75 mm.

Konstrukcja i materiały

Korpus pompy wykonano z żeliwa GG 25 (GJL-250) z powłoką kataforezyjną (KTL), która skutecznie zabezpiecza powierzchnię przed korozją nawet w wilgotnym otoczeniu. Wewnątrz pracują wirniki i komory stopni wykonane ze stali nierdzewnej grades 1.4301/1.4404 - te same stale pokrywają wał napędowy.

Uszczelnienie mechaniczne bazuje na B-węglu i węgliku krzemu, a wszystkie uszczelki statyczne są wykonane z EPDM - elastomeru odpornego na wodę gorącą i większość środków chemicznych spotykanych w instalacjach przemysłowych.

Łożyska wirnika to połączenie węglika wolframu z tlenkiem glinu - tandem dobrany pod kątem trwałości przy ciągłej pracy z prędkością 2900 obr./min.

Parametry pracy i warunki eksploatacji

Model .203 oznacza trzy stopnie hydrauliczne; konfiguracja ta przekłada się na maksymalną wydajność 3,89 m3/h i maksymalną wysokość podnoszenia 27,81 m. Ciśnienie robocze nie przekracza 10 bar, a ciśnienie ssawne może wynosić do 6 bar.

Zakres temperatur medium roboczego wynosi od -20°C do +90°C, co pozwala stosować pompę zarówno w instalacjach zimnowodnych, jak i procesach przemysłowych wymagających podgrzewanej cieczy. Temperatura otoczenia może sięgać 50°C - istotna cecha przy zabudowie w szafach sterowniczych lub pomieszczeniach technicznych.

Silnik jednofazowy o mocy 0,37 kW pracuje przy napięciu 230 V / 50 Hz, pobierając 2,5 A. Klasa izolacji F umożliwia długotrwałą pracę przy pełnym obciążeniu bez przegrzewania uzwojeń.

Zastosowania i kompatybilność instalacyjna

Pompa jest przeznaczona do systemów nawadniania oraz procesów przemysłowych - tam, gdzie potrzebne jest stabilne ciśnienie robocze rzędu kilku barów przy umiarkowanym przepływie.

Przyłącza gwintowane wewnętrzne Rp 1 cala / DN 25 (ISO 7-1 / EN 10226-1) pasują do standardowych rur instalacyjnych dostępnych na rynku europejskim. Stopień ochrony IP55 pozwala na montaż w warunkach kurzawki i rozprysków wody - nadaje się więc do hal produkcyjnych i kotłowni.

Konstrukcja wsporników z zamkniętymi otworami umożliwia mocowanie zarówno poziome, jak i pionowe, co daje elastyczność przy projektowaniu rozbudowy istniejących instalacji.

W zestawie znajduje się pompa oraz instrukcja montażu i obsługi - bez dodatkowego osprzętu ani kołnierzy.
