Pompa do wody Wilo-MEDANA CH1-LC.204-5/E/A/10T wysokociśnieniowa pozioma 4233360

Wysokociśnieniowa pompa wielostopniowa do wymagających instalacji wodnych

Nie samozasysająca pompa wielostopniowa o poziomej konstrukcji przeznaczona do tłoczenia czystej wody oraz innych cieczy nieagresywnych chemicznie. Dzięki przemyślanej geometrii hydraulicznej sprawdza się zarówno w rozbudowanych systemach przemysłowych, jak i w instalacjach wymagających stabilnego ciśnienia roboczego.

Konstrukcja i materiały

Korpus pompy wykonano z żeliwa GG 25 (EN-GJL-250) pokrytego powłoką kataforezyjną KTL - rozwiązanie skutecznie chroniące przed korozją przy pracy w wilgotnym otoczeniu i kontaktach z wodą technologiczną. Elementy mające bezpośredni kontakt z tłoczoną cieczą - wirniki, komory stopni i dyfuzory - wykonano ze stali nierdzewnej 1.4301, co zapewnia odporność na zużycie ścierne i korozję galwaniczną.

Wał pompy również ze stali nierdzewnej (stop 1.4301 lub 1.4404), a uszczelnienie mechaniczne typu BQ1EGG z materiałem uszczelniającym EPDM pozwala na pracę z wodą pitną oraz cieczami o temperaturze do 90°C. Łożyska toczne z wkładkami z węglika wolframu i tlenku glinu - dobrze radzą sobie z obciążeniami osiowymi generowanymi przez wielostopniową hydraulikę.

Parametry pracy

Silnik jednofazowy o mocy 0,55 kW przy 2900 obr./min generuje maksymalną wysokość podnoszenia 37,23 m przy przepływie szczytowym 3,89 m3/h. Ciśnienie robocze sięga 10 bar, a dopuszczalne ciśnienie na ssaniu to 6 bar - wystarczająco dużo do budowy zestawów hydroforowych lub systemów podnoszenia ciśnienia w budynkach wielorodzinnych.

Zakres temperatur pracy obejmuje od -20°C do 90°C po stronie medium oraz od -15°C do 50°C temperatury otoczenia. Klasa izolacji F i stopień ochrony IP55 pozwalają na instalację w częściowo osłoniętych przestrzeniach technicznych bez dodatkowej obudowy.

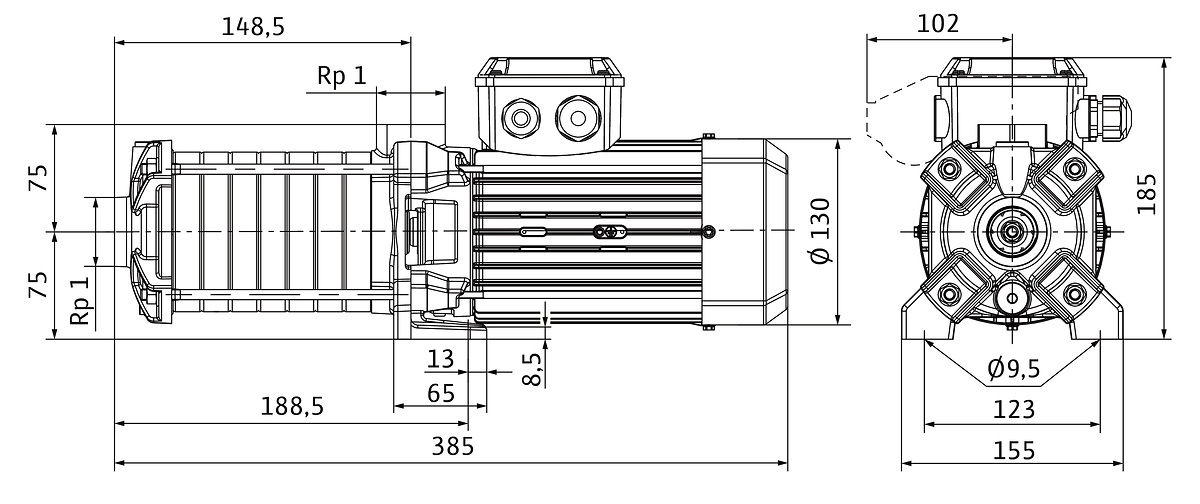

Przyłącza gwintowane Rp 1 cal (ISO 7-1 / EN 10226-1) umożliwiają szybki montaż za pomocą standardowych kształtek stalowych lub mosiężnych - instalator nie potrzebuje specjalistycznego sprzętu spawalniczego ani kołnierzowego.

Zastosowania

• Zaopatrzenie w wodę i podnoszenie ciśnienia w budynkach mieszkalnych oraz użyteczności publicznej.
• Obiegi technologiczne - woda procesowa, chłodzenie maszyn.
• Systemy mycia przemysłowego.
• Nawadnianie rolnicze przy umiarkowanym zapotrzebowaniu na przepływ.
• Integracja jako moduł pompowy w większych systemach kaskadowych lub zestawach hydroforowych.

Seria MEDANA CH1-LC należy do grupy „5" (premium), co oznacza pełne wyposażenie fabryczne - jednofazowy silnik AC z integralną ochroną termiczną silnika oraz instrukcje montażu i eksploatacji dołączone do dostawy.

Wzmocnione stopki pompy wyposażone są zamknięte otwory mocujące uławiające zarówno tradycyjny montaż poziomy na ramie lub fundamencie, jak i opcjonalne mocowanie pionowe bez konieczności dodatkowej obróbki elementów nośnych.
