Pompa do wody Wilo-MEDANA CH1-LC.207-5/E/A/10T wysokociśnieniowa pozioma 4233366

Normalsaugająca pompa wielostopniowa do wymagających instalacji

Wielostopniowa pompa pozioma Wilo-MEDANA CH1-LC.207-5/E/A/10T to urządzenie przeznaczone do tłoczenia czystej wody i nieagresywnych mediów w instalacjach przemysłowych oraz komercyjnych. Konstrukcja normalsaugająca oznacza, że przed uruchomieniem korpus pompy musi być wypełniony medium - nie jest to pompa samozasysająca.

Model CH1-LC wyposażono w jednofazowy silnik 230 V o mocy 0,75 kW, pracujący z prędkością obrotową 2900 obr./min przy częstotliwości 50 Hz. Znamionowy prąd roboczy wynosi 4,6 A, a pobór mocy P2 sięga wartości podanej w specyfikacji - solidny silnik o klasie izolacji F pozwala na długotrwałą eksploatację bez przegrzewania.

Konstrukcja i materiały

Korpus pompy wykonano z żeliwa GG 25 (GJL-250) z powłoką kataforezyjną (KTL). To rozwiązanie znacząco podnosi odporność na korozję - żeliwo samo w sobie jest odporne mechanicznie, a dodatkowa powłoka KTL tworzy barierę ochronną na całej powierzchni odlewu, również w trudno dostępnych miejscach.

Elementy hydrauliczne - wirniki i komory stopniowe - wykonano ze stali nierdzewnej 1.4301 (304). Wał pompy również jest ze stali nierdzewnej tej samej klasy lub wyższej (1.4404). Uszczelnienie mechaniczne pracuje z uszczelką EPDM, co zapewnia kompatybilność z wodą pitną i większością standardowych mediów przemysłowych.

Stopki pompy są wzmocnione i wyposażone w zamknięty otwór umożliwiający mocowanie pionowe - ułatwia to stabilne zamontowanie urządzenia nawet przy większych obciążeniach drganiami.

Parametry pracy i zakres zastosowań

Maksymalne ciśnienie robocze wynosi 10 bar, a ciśnienie ssawne nie może przekraczać 6 bar. Pompa osiąga maksymalną wydajność 3,89 m3/h przy wysokości podnoszenia do 63,98 m - to parametry pozwalające na budowę efektywnych układów ciśnieniowych bez konieczności stosowania dodatkowych urządzeń wspomagających.

Temperatura tłoczonego medium mieści się w zakresie od -20 °C do +90 °C, co sprawia, że urządzenie sprawdza się zarówno w instalacjach zimnowodnych, jak i w prostych układach ciepłowniczych czy procesowych o umiarkowanych parametrach temperaturowych. Temperatura otoczenia może dochodzić do 50 °C, co jest istotne przy zabudowie w szafach sterowniczych lub pomieszczeniach technicznych bez klimatyzacji.

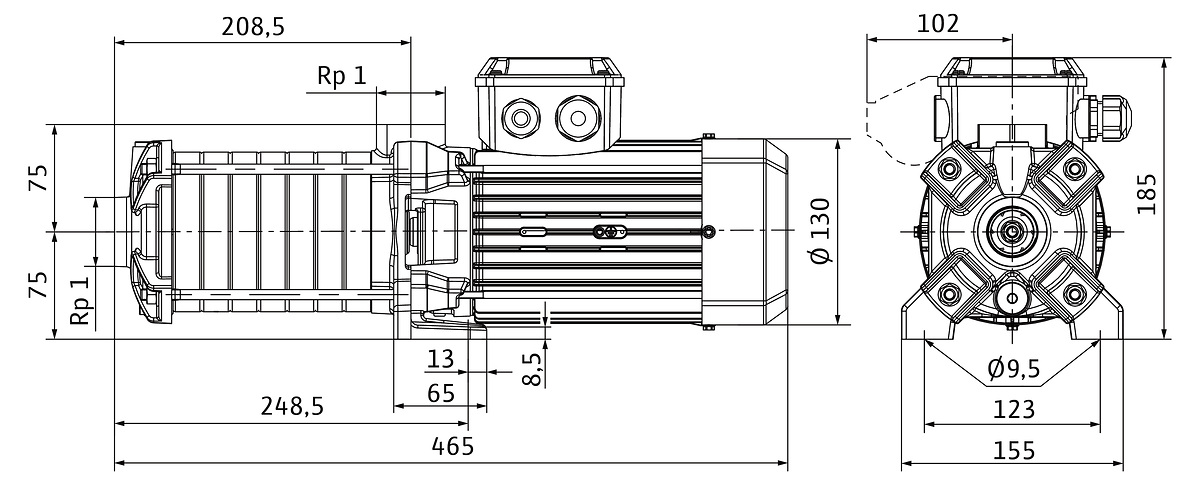

Przyłącza gwintowane Rp 1" (wewnętrzny gwint cylindryczny BSPT-Rp według ISO 7-1 / EN 10226-1) umożliwiają szybki montaż za pomocą standardowych elementów rurowych - nie trzeba stosować kołnierzy ani specjalnych adapterów.

Zakres typowych zastosowań obejmuje:

• zaopatrzenie w wodę i wzmacnianie ciśnienia w budynkach komercyjnych,
• przemysłowe układy obiegowe i procesowe,
• obiegi chłodzenia i klimatyzacji,
• myjnie samochodowe i przemysłowe,
• systemy nawadniania.

Cechy użytkowe i certyfikacja

Kompaktowa budowa ułatwia integrację z większymi systemami - pompę można montować nawet w ograniczonej przestrzeni instalacyjnej. Wzmocniona konstrukcja korpusu i jakość wykonania przekładają się na niską awaryjność; producent deklaruje zgodność z wymaganiami certyfikatu UL, co potwierdza spełnienie międzynarodowych norm bezpieczeństwa elektrycznego.

Stopień ochrony IP55 oznacza pyłoszczelność oraz ochronę przed strumieniem wody padającej pod dowolnym kątem - wystarczającą do większości zastosowań wewnętrznych i częściowo osłoniętych na zewnątrz.

Klasa efektywności energetycznej silnika to IE2 - nie jest to najwyższy dostępny standard (IE3 oferuje niższe straty), ale przy mocy 0,75 kW różnica kosztów eksploatacyjnych między klasami jest relatywnie niewielka.

Masa jednostkowa modelu CH1-LC.207 wynosi około 17,8 kg - pompę można transportować i montować bez specjalistycznego sprzętu dźwigowego, ale przy instalacji zaleca się udział dwóch osób ze względu na gabaryty i rozłożenie ciężaru.

Produkt dostarczany jest z instrukcją montażu i eksploatacji Wilo; pełna dokumentacja techniczna dostępna jest na stronie producenta jako PDF.
