Pompa do wody Wilo-MVIS 403-1/16/K/3-400-50-2 wysokociśnieniowa cicha 2009043

Konstrukcja i zasada działania

Wilo-MVIS 403 to wielostopniowa pionowa pompa wirowa wysokociśnieniowa w układzie inline, napędzana trójfazowym silnikiem z mokrym wirnikiem. Konstrukcja z mokrym wirnikiem oznacza, że rotor silnika pracuje bezpośrednio w medium - nie ma tu klasycznej dławnicy mechanicznej, co eliminuje jeden z najczęstszych punktów awarii w tradycyjnych pompach.

Wszystkie elementy hydrauliczne i stykające się z medium wykonano ze stali nierdzewnej 304 (1.4301 / AISI304L): korpus pompy, wirniki stopniowe oraz komora stopniowa. Wał pompy wykonano ze stali nierdzewnej 1.4122, a uszczelnienie statyczne stanowi EPDM - materiał odporny na temperaturę do 50°C i dopuszczony do kontaktu z wodą pitną (atesty KTW/WRAS). Przyłącza po obu stronach to gwinty wewnętrzne G 11/4 w układzie kołnierzy owalnych zgodnych z ISO 228-1.

Silnik pracuje z prędkością 2900 obr./min, pobiera 1,1 kW mocy mechanicznej (P2) i pobiera 4,2 A przy zasilaniu 400 V / 50 Hz. Konstrukcja jest samowentylająca - przez wirnik przepływa medium chłodzące silnik, co pozwala na kompaktową zabudowę bez dodatkowych wentylatorów.

Producent deklaruje, że pompa pracuje do 20 dB(A) ciszej niż porównywalne konstrukcje suche. Dla instalatora oznacza to możliwość stosowania w budynkach mieszkalnych i biurowych bez konieczności izolacji akustycznej pomporozdzielni.

Parametry pracy i granice eksploatacji

Maksymalne ciśnienie robocze wynosi 16 bar, co pozwala na stosowanie pompy zarówno w typowych instalacjach domowych i komercyjnych, jak i w średnich systemach przemysłowych wymagających wyższego ciśnienia niż standardowe układy bytowe. Maksymalny przepływ osiąga 8 m3/h, a wysokość podnoszenia dochodzi do 33 m. Na stronę ssawną można dopuścić ciśnienie do 10 bar.

Zakres temperatur pracy obejmuje medium od -15 do +50°C oraz otoczenie od -15 do +40°C. Klasa izolacji F oraz stopień ochrony IP44 zapewniają niezawodność w standardowych warunkach instalacyjnych.

Wskaźnik minimalnej sprawności energetycznej (MEI = 0,4) określa efektywność hydrauliczną pomp tego typu - istotna dana przy porównywaniu urządzeń pod kątem zużycia energii przez cały okres eksploatacji instalacji.

Zastosowania i kompatybilność

Pompa sprawdza się przede wszystkim w:

• Zaopatrzeniu w wodę - podnoszenie ciśnienia w sieciach wodociągowych, zarówno indywidualnych jak i zbiorowych.
• Dławieniu ciśnienia - budowa stacji podnoszenia ciśnienia dla osiedli mieszkaniowych, hoteli, obiektów handlowych.
• Instalacjach grzewczych i chłodniczych - obiegi zamknięte wymagające stabilnego ciśnienia.

Do poprawnej pracy automatycznej instalacji wymagane są dodatkowe elemente: zawór zwrotny między pompą a czujnikiem ciśnienia oraz armatura serwisowa umożliwiająca odcięcie pompy bez opróżniania rurociągu.

Producent oferuje pełen ekosystem sterowania - od prostych regulatorów ciśnienia po falowniki Wilo-EFC z komunikacją Modbus oraz moduły feldbusowe (Profibus DP, DeviceNet, Profinet, Ethernet/IP). Dostępne są również moduły IF umożliwiające rozszerzenie funkcjonalności komunikacyjnej.

Zalety użytkowe i eksploatacyjne

Brak dławnicy mechanicznej przekłada się na praktyczną korzyść: pompa jest niemal bezobsługowa. Nie ma uszczelnienia które mogłoby zużyć się lub przeciekać - jedyny element eksploatacyjny to łożyska silnika smarowane medium roboczym.

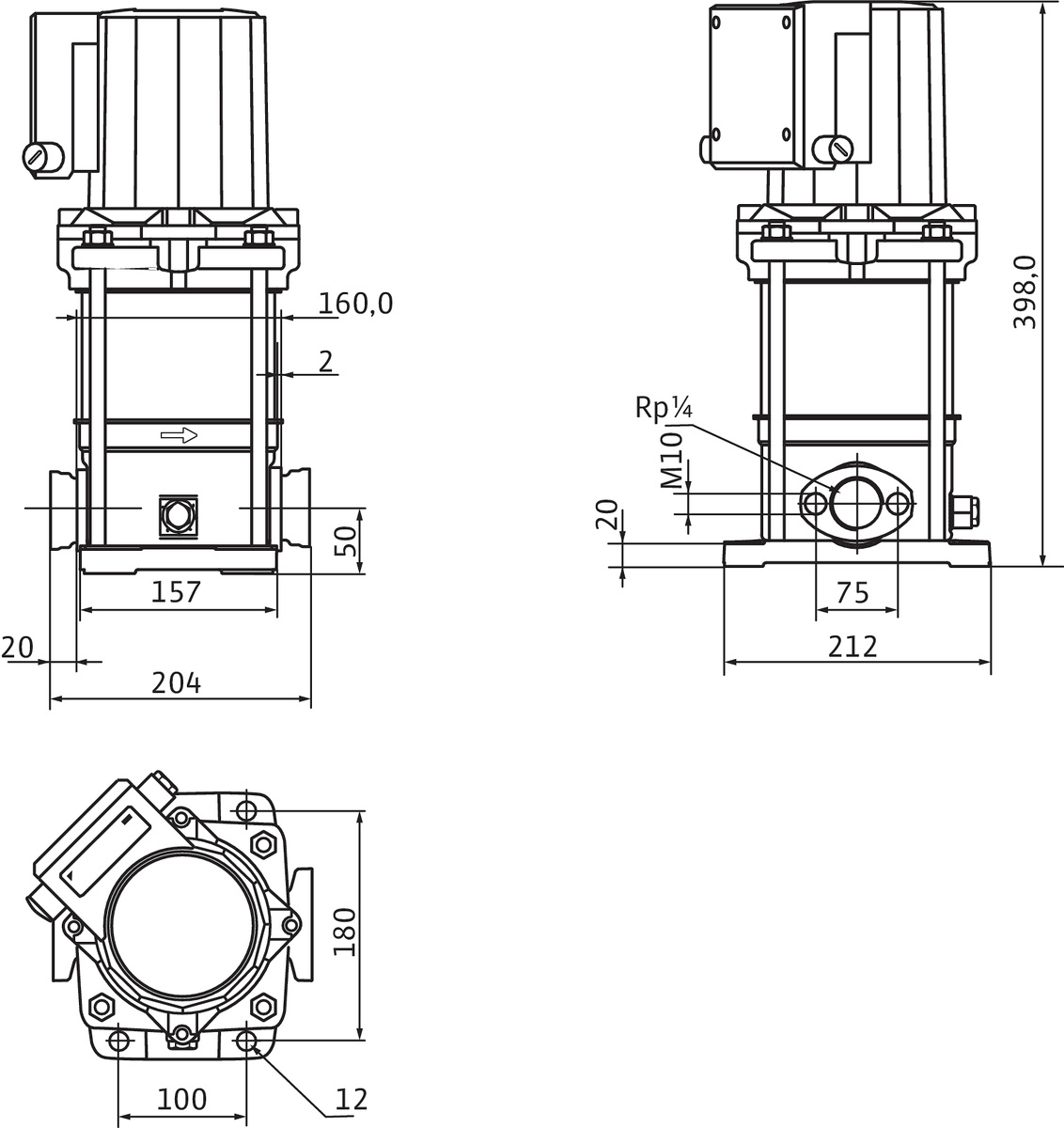

Kompaktowa budowa inline pozwala na montaż nawet w ciasnych przestrzeniach technicznych - wymiary to zaledwie 204 × 212 × 398 mm, a masa wynosi 21,5 kg. Przyłącza kołnierzowe owalne ułatwiają podłączenie do istniejących podejść rurowych.

Stal nierdzewna jako materiał konstrukcyjny zapewnia odporność korozyjną zarówno po stronie wodnej jak i w przypadku ewentualnego zawilgocenia silnika od zewnątrz - IP44 oznacza ochronę przed ciałami stałymi >1 mm oraz przed rozpryskującą się wodą.

Wilo oferuje również pakiety serwisowe obejmujące uruchomienie przez autoryzowany serwis fabryczny oraz rozszerzone gwarancje przy regularnych przeglądach wykonywanych zgodnie z normami DIN 31051 / DIN EN 13306 - istotna opcja dla zarządców obiektów wymagających dokumentacji konserwacji prewencyjnej.
