Pompa do wody Wilo-MVIS 404-1/16/K/3-400-50-2 wysokociśnieniowa cicha 2009044

Konstrukcja bezdławnicowa i materiały

Wielostopniowa pionowa pompa odśrodkowa wysokiego ciśnienia w układzie in-line (przyłącza w jednej linii) wykorzystuje technologię glandless - czyli konstrukcję bez dławnicy mechanicznej. To rozwiązanie eliminuje jeden z najbardziej awariogennych elementów tradycyjnych pomp, gdzie uszczelnienie wału było punktem potencjalnych przecieków i zużycia.

Technologia glandless pozwala na osiągnięcie poziomu hałasu niższego nawet o 20 dB(A) w porównaniu do konwencjonalnych pomp wysokociśnieniowych tego samego typu. Dla instalacji w budynkach mieszkalnych, hotelach czy obiektach użyteczności publicznej to kluczowy parametr - pompa może pracować blisko stref zamieszkania bez generowania uciążliwego buczenia.

Konstrukcja pozbawiona dławnicy oznacza też brak elementów eksploatacyjnych podlegających zużyciu w tradycyjnym rozumieniu. Łożyska wykonane są z grafitu impregnowanego żywicą - materiału odpornego na ścieranie.

Wszystkie elementy hydrauliczne mające kontakt z medium wykonano ze stali nierdzewnej AISI 304 (1.4301) - korpus pompy, wirniki stopniowe, komory stopniowe oraz wał. Podstawę agregatu stanowi żeliwo szare EN-GJL-250 z powłoką ochronną. Uszczelnienie wirujące wykonano z EPDM, co zapewnia kompatybilność z wodą pitną.

Silnik trójfazowy o mocy P2 = 1,1 kW pracuje w układzie mokrego wirnika - rotor obraca się bezpośrednio w medium tłoczonym przez pompę, co dodatkowo redukuje hałas i eliminuje konieczność stosowania dodatkowego chłodzenia.

Parametry pracy

Maksymalne ciśnienie robocze wynosi 16 bar, a dopuszczalne ciśnienie ssania po stronie wlotowej dochodzi do 10 bar. Takie warunki pozwalają budować instalacje wymagające znacznych przyrostów ciśnienia - podwyższania ciśnienia sieciach wodno-kanalizacyjnych, zasilania systemów przeciwpożarowych czy mycia przemysłowego.

Maksymalna wydajność to 8 m3/h, a wysokość podnoszenia dochodzi do 43,27 m. Prędkość obrotowa to stałe 2900 obr./min przy zasilaniu trójfazowym 3×400 V / 50 Hz. Pobór mocy P1 max to 1260 W, co przy sprawności hydraulicznej MEI ?0,4 klasyfikuje urządzenie jako energooszczędne rozwiązanie do pracy ciągłej.

Zakres temperatur medium roboczego: od -15°C do +50°C, temperatura otoczenia maksymalnie 40°C. Klasa izolacji F oraz stopień ochrony IP44 pozwalają na instalację urządzenia zarówno wewnątrz budynków wielorodzinnych jak i obiektów przemysłowych.

Instalacja i kompatybilność systemowa

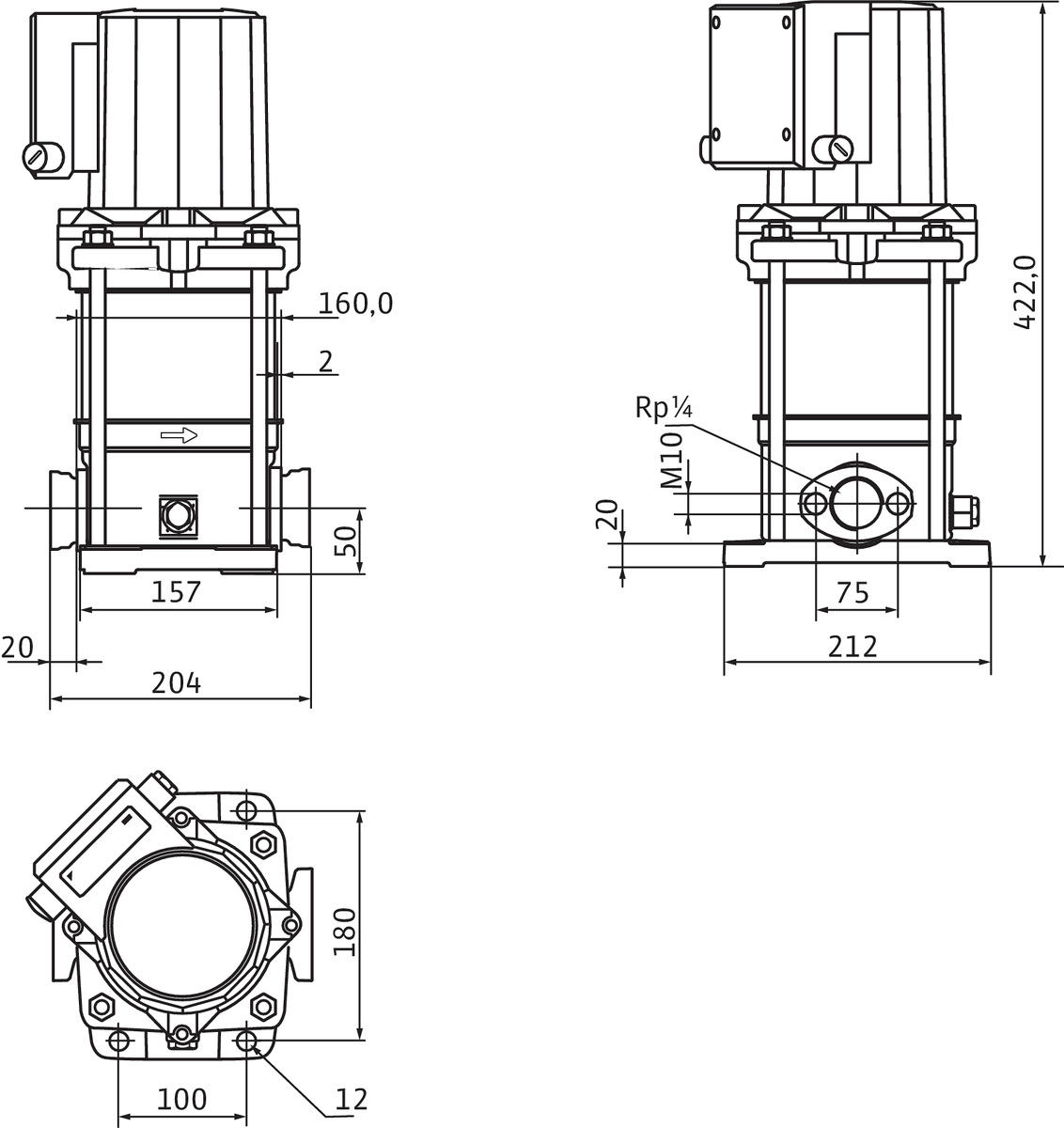

Przyłącza gwintowane wewnętrzne według normy ISO 228-1 umożliwiają podłączenie rurociągów stalowych lub mosiężnych za pomocą standardowych kształtek gwintowanych. W zestawie dostarczane są kołnierze przeciwne ze stali nierdzewnej razem ze śrubami mocującymi i uszczelkami - instalator otrzymuje pełen zestaw przyłączeniowy gotowy do montażu.

Do prawidłowej pracy automatycznej instalacji podnoszenia ciśnienia niezbędne są dodatkowe elemente:

Element	Funkcja
Zawór zwrotny	Zapobieganie cofaniu się medium
Zawory odcinające	Umożliwienie serwisowania
Zbiornik przeponowy	Tłumienie uderzeń hydraulicznych
Czujnik ciśnienia + sterownik ER-2	Regulacja stało-ciśnieniowa

Producent oferuje dedykowane zestawy czujników ciśnienia (0-10 bar, 0-16 bar) oraz sterowniki do regulacji sygnałem 4-20 mA - rozwiązanie sprawdza się szczególnie tam, gdzie zapotrzebowanie na wodę zmienia się dynamicznie przez całą dobę.

Wszystkie komponenty mające kontakt z wodą pitną uzyskały aprobatę DVGW/KTW/WRAS dla wersji EPDM - pompę można stosować zarówno w instalacjach spożywczych jak i zaopatrzenia budynków wielorodzinnych bez konieczności przeprowadzania dodatkowych badań laboratoryjnych przed oddaniem obiektu do użytkowania.
