Pompa do wody Wilo-MVIS 407-1/16/K/3-400-50-2 wysokociśnieniowa cicha 2009047

Konstrukcja inline z mokrym rotorem

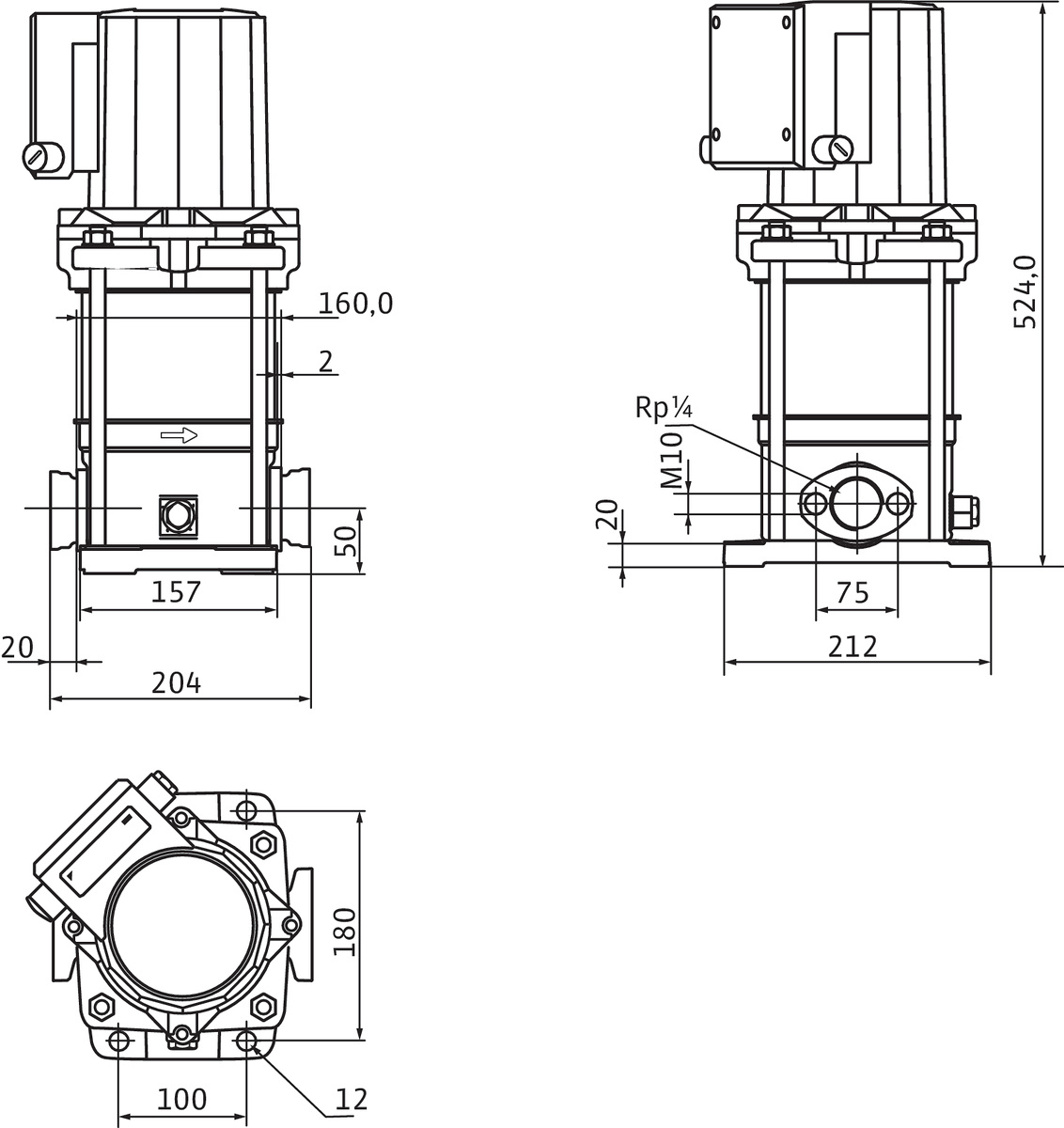

Wielostopniowa pionowa pompa Wilo Multivert MVIS407 to urządzenie typu inline - przyłącza ssawne i tłoczne znajdują się na jednej osi, co umożliwia montaż bezpośrednio w poziomych odcinkach rurociągu bez dodatkowych kolan czy przewężeń. Konstrukcja jest zwarta - wymiary zespołu to 204 × 212 × 524 mm, masa wynosi 23,5 kg.

Napęd stanowi trójfazowy silnik asynchroniczny z mokrym rotorem - wirnik pracuje bezpośrednio w medium, chłodzony przez przepływającą wodę. Ta konstrukcja eliminuje zewnętrzny wentylator i zapewnia praktycznie bezgłośną pracę - poziom hałasu jest niższy nawet o 20 dB(A) niż w konwencjonalnych pompach odśrodkowych.

Materiały

Części hydrauliczne mające kontakt z wodą wykonano ze stali nierdzewnej AISI304 (1.4301) - korpus pompy, wirniki stopniowe, komory stopniowe oraz wał. Podstawę zespołu stanowi żeliwo szare EN-GJL-250 z powłoką ochronną.

Uszczelnienie wału to poślizgowe uszczelnienie mechaniczne - brak klasycznego dławika wymagającego okresowej wymiany. Wersja z uszczelnieniem EPDM dopuszczona jest do kontaktu z wodą pitną (certyfikaty KTW i WRAS).

Silnik pracuje z prędkością 2900 obr./min, klasa izolacji F, stopień ochrony IP44. Łożyska napędowe osadzone są od strony silnika - grafitowe nasączane żywicą, nie wymagają smarowania przez cały okres eksploatacji.

Parametry pracy

Maksymalne ciśnienie robocze wynosi 16 barów, ciśnienie na wejściu nie powinno przekraczać 10 barów. Pompa osiąga wysokość podnoszenia do ~75 m przy wydajności maksymalnej ~8 m3/h. Moc silnika P2 to 2,2 kW, prąd znamionowy przy zasilaniu trójfazowym ~400 V wynosi około 4,6 A.

Wskaźnik minimalnej sprawności energetycznej MEI wynosi ?0,4 - spełnia wymogi rozporządzenia UE dotyczącego ekoprojektu dla pomp obiegowych.

Zakres temperatur medium roboczego: od -15°C do +50°C, temperatura otoczenia: do 40°C. Przyłącza rurowe mają średnicę nominalną G11/4 cala (DN32) - gwint wewnętrzny walcowy BSPP-G według ISO228-1.

Zastosowania

Pompa dedykowana jest do systemów zaopatrzenia w wodę pitną oraz instalacji podwyższania ciśnienia - zarówno indywidualnych, jak i zbiorowych. Sprawdza się też przy cyrkulacji ciepłej wody użytkowej oraz w obiegach chłodniczych i klimatyzacyjnych.

W zestawie dostarczane są owalne kołnierze przeciwległe ze stali nierdzewnej wraz ze śrubami, nakrętkami i uszczelkami.

Do sterowania pracą producent oferuje sterowniki SK-712/d lub SK-FC (regulacja ciśnienia), przetwornice częstotliwości Wilo-EFC (płynna regulacja obrotów), czujniki ciśnienia oraz automaty sterujące Wilo-AMP-S. Dla ochrony przed uderzeniami hydraulicznymi rekomenduje się stosowanie membranowych naczyń wzbiorczych.

Producent udostępnia usługi uruchomienia oraz przeglądów serwisowych według norm DIN31051/DIN EN13306 dla pojedynczych pomp i zestawów dwupompowych.
