Pompa Wilo-MultiPress MP 604-DM/IE3 do zaopatrzenia w wodę 4210857

Wielostopniowa pompa wirowa do instalacji ciśnieniowych

Konstrukcja w układzie blokowym z poziomym króćcem ssącym i pionowym króćcem tłocznym sprawia, że urządzenie zajmuje mało miejsca i dobrze sprawdza się w zabudowie kompaktowej. Współosiowe połączenie silnika z pompą eliminuje dodatkowe elementy transmisyjne - całość jest bardziej zwarte i mniej podatne na luzy mechaniczne niż rozwiązania z sprzęgłem.

Przekładnia wielostopniowa (kilka wirników ustawionych szeregowo) pozwala uzyskać wysokie ciśnienie przy zachowaniu umiarkowanego poboru mocy. W tym modelu maksymalna wysokość podnoszenia sięga 42,1 m, a maksymalna wydajność 8 m3/h - wystarczająco do obsługi kilku punktów poboru jednocześnie w domu jednorodzinnym lub niewielkim obiekcie komercyjnym.

Materiały i trwałość

Korpus pompy wykonano ze stali nierdzewnej 304 (1.4301) - gatunku odpornego na korozję, który dobrze znosi kontakt z wodą pitną i wodą deszczową. Wirniki oraz stopnie korpusu wykonano z tworzywa Noryl (PPE/PS-GF30) - jest to polimer inżynieryjny o dobrej odporności chemicznej i niskiej chłonności wody, dzięki czemu zachowuje wymiary nawet przy długiej pracy ciągłej.

Uszczelnienie wału to mechaniczne uszczelnienie typu BQ1E3GG z grafitowo-ceramiczną powierzchnią roboczą - działa niezależnie od kierunku obrotów silnika, co upraszcza podłączenie elektryczne (nie trzeba sprawdzać fazowania). Uszczelki wykonano z EPDM, materiału odpornego na starzenie pod wpływem wody ciepłej i zimnej.

Stopień ochrony obudowy to IP54 - zabezpieczenie przed pyłem i rozpryskami wody pod każdym kątem. Izolacja uzwojeń klasy F pozwala na pracę silnika przy temperaturze otoczenia do 40°C, a sam silnik toleruje chłodzenie do -15°C, więc nadaje się do montażu w piwnicy lub kotłowni bez ogrzewania.

Parametry pracy i zasilanie

Silnik trójfazowy o mocy 0,75 kW (P2) pracuje z prędkością 2900 obr./min. Napięcie zasilania wynosi 230-400 V przy częstotliwości 50 Hz. Znamionowy prąd poboru to 1,95 A, co przy sieci trójfazowej oznacza stosunkowo niewielkie obciążenie instalacji - nie wymaga specjalnych przewodów ani oddzielnych zabezpieczeń nadprądowych po stronie rozdzielnicy.

Klasa efektywności energetycznej silnika to IE3, co oznacza spełnienie aktualnych wymogów dyrektywy ErP dotyczących sprawności silników elektrycznych. Przy ciągłej pracy z maksymalną wydajnością pobór mocy pozostaje na poziomie około 1100 W po stronie sieci.

Maksymalne ciśnienie robocze wynosi 10 bar, a ciśnienie na dopływie może sięgać 6 bar. Temperatura medium mieści się w zakresie 5-35°C, co obejmuje zarówno wodę zimną, jak i lekkie podgrzewanie.

Przyłącza i kompatybilność instalacyjna

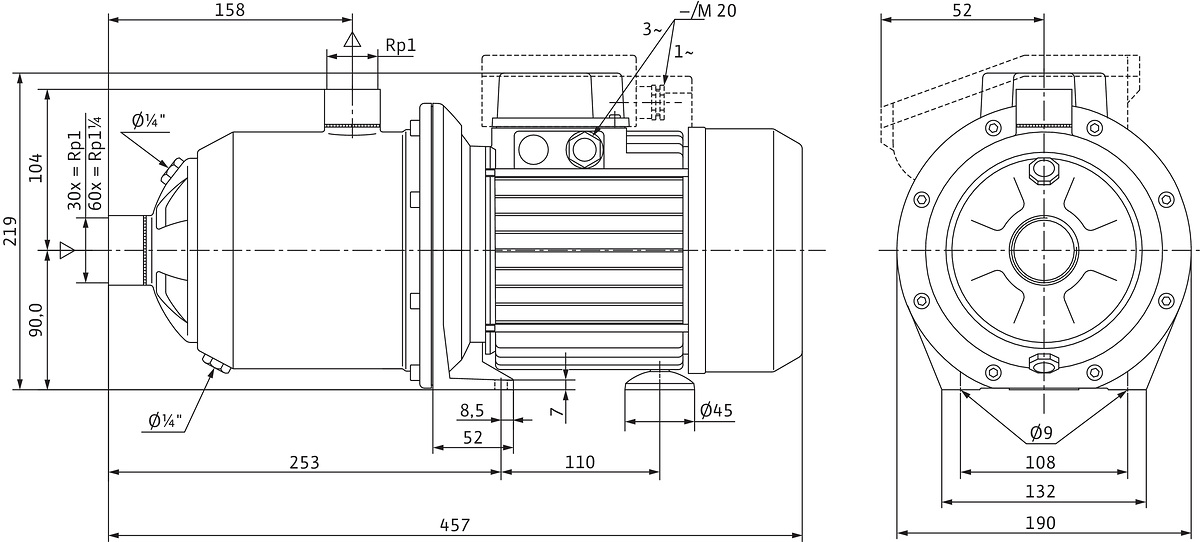

Króciec ssący ma średnicę nominalną Rp 11/4" (32 mm), króciec tłoczny Rp 1" (25 mm) - oba są gwintowane wewnętrznie według normy ISO 7-1 / EN 10226-1. Gwint cylindryczny wewnętrzny BSPT-Rp pasuje do standardowych rur instalacji wodnych dostępnych na rynku polskim.

Przyłącze elektryczne wykonuje się przez gwintowany wprowadzenie kablowe M20×PG - wystarczy standardowa dławica kablowa M20 do przewodów sterujących lub czujników ciśnienia.

Waga samego urządzenia to około 12-13 kg, wymiary transportowe mieszczą się w kartonie o wymiarach ~600×260×280 mm - pompę można transportować i montować bez dźwigu ani specjalistycznego osprzętu.

Typowe zastosowania

Urządzenie sprawdza się przede wszystkim tam, gdzie potrzebne jest stabilne ciśnienie niezależnie od zmiennych warunków źródła:

• zaopatrzenie domu jednorodzinnego z własnego ujęcia (studnia głębinowa, zbiornik),
• instalacje nawadniania ogrodowego i systemy podlewania,
• wykorzystanie wody deszczowej do celów gospodarczych,
• doposażenie istniejących instalacji wodnych w dodatkowe ciśnienie,
• małe obiekty usługowe lub gastronomiczne z własnym źródłem wody.

Praca wielostopniowa zapewnia płynną charakterystykę ciśnienia - przy zmniejszonym przepływie ciśnienie rośnie bardziej liniowo niż w pompach jednostopniowych, co przekłada się na stabilniejsze parametry przy zmiennym poborze.
