Pompa obiegowa c.o./klimatyzacja Wilo-Stratos GIGA 100/1-13/2,3-R1 bez czujnika DDG 2170191

Wysokowydajna pompa suchobieżna do dużych instalacji

Pompa obiegowa Wilo-Stratos GIGA w wersji bez czujnika różnicy ciśnień (DDG) to jednostopniowa pompa wirowa niskiego ciśnienia w konstrukcji inline, przeznaczona do profesjonalnych instalacji grzewczych, chłodniczych i klimatyzacyjnych o znaczącym zapotrzebowaniu na przepływ.

Konstrukcja i wykonanie

Jednostopniowa pompa wirowa z niepodzieloną wbudowaną w korpus wałem osadzona jest w obudowie spiralnej typu inline - króćce ssawne i tłoczne znajdują się na jednej osi liniowej, co ułatwia zabudowę w prostych odcinkach rurociągów. Korpus pompy wykonano z żeliwa GG25 (GJL-250), a wirnik z wzmocnionego włóknem szklanym polipropylenu (PP-GF). Wał ze stali nierdzewnej uszczelniono dławikiem mechanicznym AQ1EGG przystosowanym do przetłaczania wody o temperaturze do +140°C.

Kołnierze przyłączeniowe DN100 wykonano w klasie ciśnienia PN16 według normy EN 1092-2 - te same parametry obowiązują po stronie ssawnej i tłocznej. Korpus pompy oraz kołnierz silnika pokryto standardowo kataforezą (KTL), co zabezpiecza powierzchnię przed korozją i przedłuża trwałość urządzenia w wilgotnym środowisku instalacji.

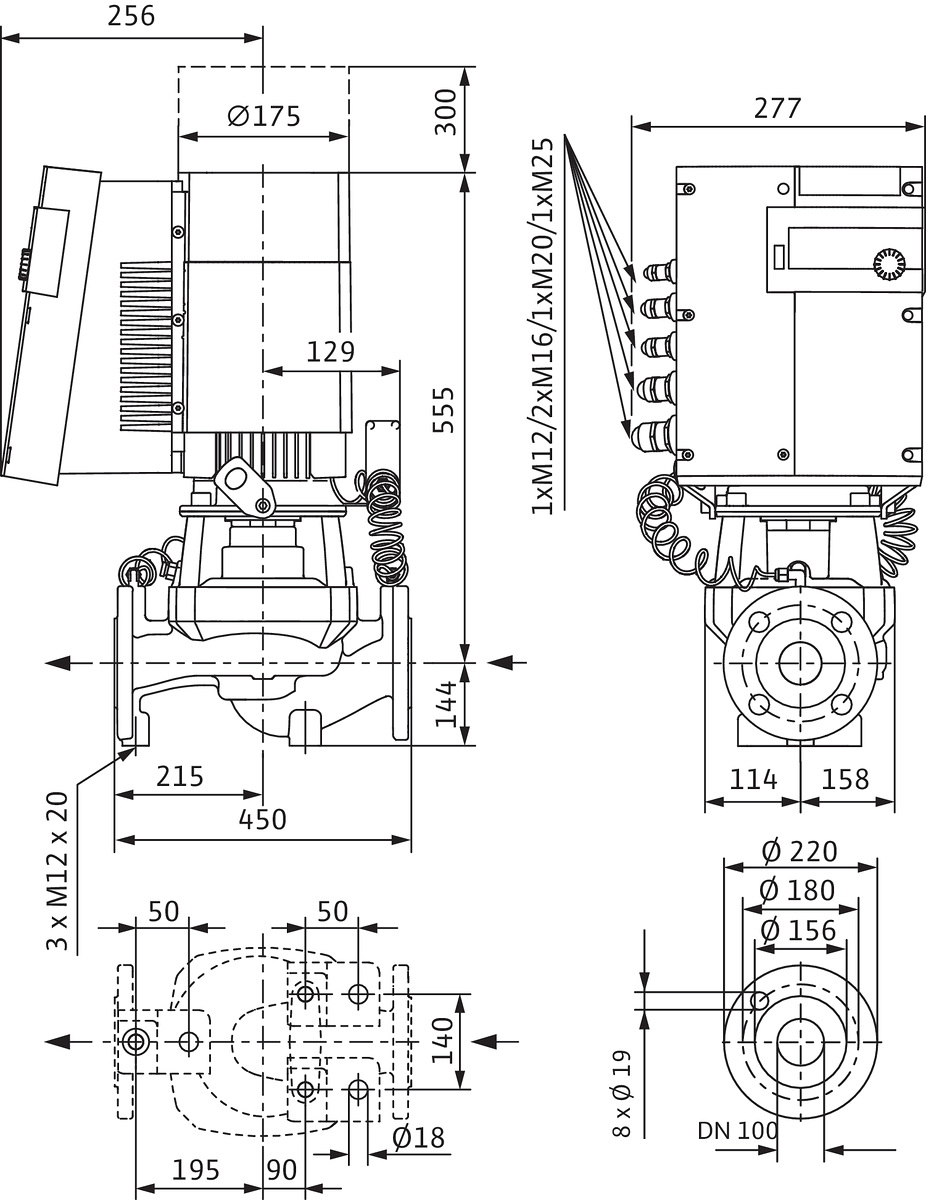

Długość zabudowy wynosi 450 mm, a masa samej pompy to około 67 kg.

Parametry pracy i możliwości aplikacyjne

Maksymalna wysokość podnoszenia sięga 14,52 m, a przepływ maksymalny 130,1 m3/h. Punkt optymalnej pracy (BEP) przypada na przepływ nominalny 76,3 m3/h przy ciśnieniu 89,51 kPa - parametry te definiują wydajność urządzenia w typowych warunkach eksploatacyjnych.

Zakres temperatur medium wynosi od -20°C do +140°C, co pozwala na stosowanie pompy zarówno w instalacjach zimnowodnych i chłodniczych, jak i w tradycyjnych układach grzewczych. Maksymalne ciśnienie robocze to 16 bar (do +120°C) lub 13 bar przy pełnej temperaturze +140°C.

Pompa sprawdza się w przetłaczaniu wody grzewczej (wg VDI 2035), wody zimnej oraz mieszanin wodno-glikolowych bez substancji ściernych. Przy udziale glikolu do 40% objętościowo można pracować do +40°C; przy wyższych temperaturach (+40°C do +120°C) i zawartości glikolu przekraczającej 40% należy zastosować alternatywny dławik mechaniczny - informacja istotna przy projektowaniu instalacji solarnych lub chłodniczych.

Napęd i efektywność energetyczna

Silnik EC o mocy znamionowej P2 wynoszącej 2,3 kW (pobór P1: 2,6 kW) osiąga klasę efektywności energetycznej IE5 zgodną z normą IEC 60034-30-2 - najwyższy dostępny poziom dla silników elektrycznych tego typu. Prędkość obrotowa dochodzi do 2300 obr./min, a elektroniczne dopasowanie mocy pozwala na płynną regulację wydajności bez strat charakterystycznych dla pomp o stałych obrotach.

Wskaźnik minimalnej sprawności MEI na poziomie 0.7 potwierdza spełnienie aktualnych wymogów dyrektywy ErP dotyczących ekoprojektu pomp.

Zasilanie trójfazowe realizowane jest w zakresie napięć od 3×380 V do 3×480 V przy częstotliwości 50/60 Hz. Prąd znamionowy wynosi 4,7 A, a izolacja uzwojeń odpowiada klasie F.

Obsługa i integracja

Wersja oznaczona jako R1 dostarczana jest bez fabrycznie zamontowanego czujnika różnicy ciśnień - króćce pomiarowe R? pozostają dostępne na korpusie umożliwiając opcjonalny montaż czujnika przez instalatora lub podłączenie zewnętrznego systemu regulacji.

Sterowanie odbywa się przez panel zielonego przycisku oferujący wybór trybu regulacji: dp-c (stała różnica ciśnień), dp-v (zmienna różnica ciśnień), regulator PID lub tryb stałych obrotów n-constant. Wyświetlacz informuje o aktualnym stanie pracy - trybie regulacji, nastawie zadanej,wartościach chwilowych poboru mocy oraz komunikatach błędów i ostrzeżeń.

Stopień ochrony obudowy IP55 pozwala na montaż nawet w środowiskach o podwyższonej wilgotności czy zapyleniu typowym dla kotłowni przemysłowych czy maszynowni. Temperatura otoczenia dopuszczalna podczas pracy mieści się w zakresie 0-40°C.

Producent przewiduje szereg akcesoriów komunikacyjnych - moduły IF-MODBUS/BACnet/CAN/LON/LIN Bus oraz interfejs IR-Stick umożliwiające integrację pomp y z systemami BMS budynków komercyjnych i przemysłowych.
