Pompa obiegowa c.o./klimatyzacja Wilo-Stratos GIGA 100/2-24/11 2191928

Wysokosprawna pompa inline do dużych instalacji

Wilo-Stratos GIGA to trójfazowa niskociśnieniowa pompa odśrodkowa w wykonaniu inline, przeznaczona do profesjonalnych instalacji grzewczych, klimatyzacyjnych i chłodniczych. Konstrukcja z kołnierzami po obu stronach (DN 100, PN 16) umożliwia montaż bezpośrednio w rurociągu - bez dodatkowych kolanek czy zmian kierunku przepływu.

Korpus pompy wykonano z żeliwa GG 25 (GJL-250). Podobną powłokę kataforezyjną ma kołnierz silnika oraz laterna - całość pracuje w temperaturach od -20°C do +140°C, co pozwala na stosowanie zarówno w instalacjach ciepłowniczych, jak i systemach chłodzenia przemysłowego.

Przepływ nominalny na poziomie 110,2 m3/h przy wysokości podnoszenia około 21 m oznacza wydajność wystarczającą do obsługi dużych obiektów - bloków mieszkalnych, hal przemysłowych czy centrów handlowych. Maksymalny przepływ sięga 203,8 m3/h, a wysokość podnoszenia 24,7 m. Wirnik wykonano z żeliwa GG 20 (GJL-200).

Silnik EC klasy IE5 i tryby regulacji

Serce tego urządzenia to wysokosprawny silnik EC o mocy P2 = 10,8 kW (pobór P1 = 12,7 kW), należący do najwyższej klasy efektywności energetycznej IE5. Przy prędkości obrotowej do 1480 obr./min i trójfazowym zasilaniu osiąga prąd znamionowy 17,9 A. Izolacja klasy F oraz stopień ochrony IP55 zapewniają niezawodność w warunkach przemysłowych.

Stratos GIGA oferuje cztery tryby regulacji:

• ?p-c - stała różnica ciśnień,
• ?p-v - zmienna różnica ciśnień,
• PID - regulacja według sygnału zewnętrznego,
• n-constant - stała prędkość obrotowa.

Dzięki temu pompa automatycznie dostosowuje wydajność do aktualnego zapotrzebowania instalacji - bez ręcznej interwencji obsługi.

Komunikacja i integracja z BMS

Urządzenie jest fabrycznie przygotowane do rozbudowy o interfejsy komunikacyjne za pomocą modułów IF-Modułów Wilo (Modbus RTU/RS-485). Dostępne są również moduły PLR, LONWorks oraz BACnet/CANopen pozwalające na integrację z systemami automatyki budynku dowolnego producenta.

Na pokładzie znajduje się port IR umożliwiający komunikację bezprzewodową z urządzeniami serwisowymi Wilo-IR-Monitor oraz IR-Stick - konfigurację parametrów bez konieczności fizycznego dostępu do sterownika.

Wyświetlacz pompy prezentuje bieżący stan pracy: tryb regulacji, wartość zadaną ciśnienia lub obrotów oraz zużycie energii urządzenia.

Dane eksploatacyjne i warunki pracy

Ciśnienie robocze maksymalne wynosi 16 bar, przy czym przy temperaturze medium powyżej +120°C należy uwzględnić redukcję dopuszczalnego obciążenia ciśnieniowego - pełne obciążenie gwarantowane jest do +120°C.

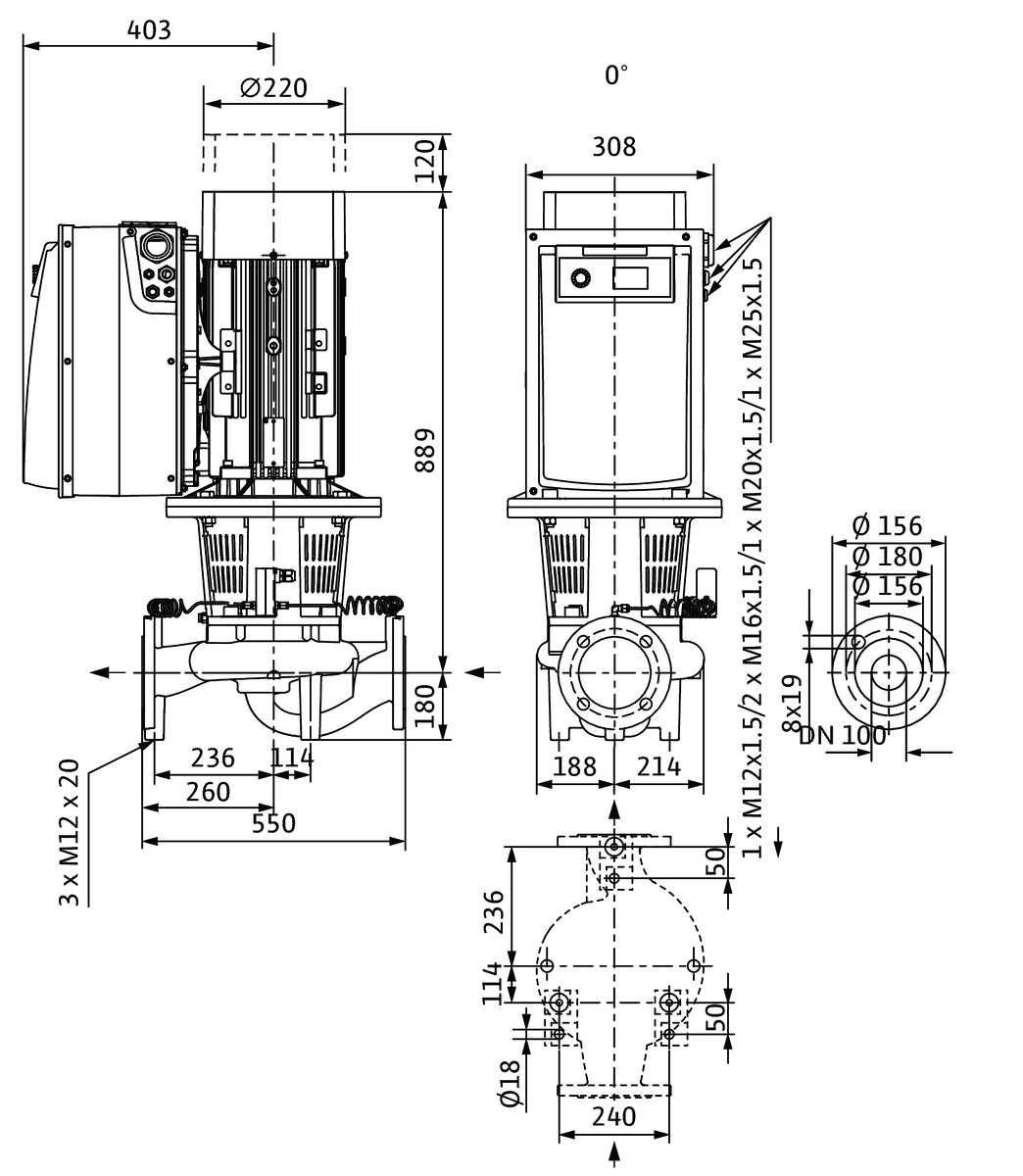

Temperatura otoczenia mieści się standardowo w zakresie pracy pomp tego typu. Dla mediów niskotemperaturowych dopuszczalna jest domieszka glikolu etylenowego - szczegółowe parametry należy sprawdzić w dokumentacji technicznej producenta ze względu na wpływ temperatury na maksymalną dopuszczalną zawartość środka przeciwzamarzalnego. Minimalny wskaźnik efektywności energetycznej (MEI ? 0,4) potwierdza wysoką sprawność hydrauliczną urządzenia. Długość wbudowania wynosi 550 mm.
