Pompa obiegowa c.o./klimatyzacja Wilo-Stratos GIGA 2.0-D 100/1-9/3,0-S1 Smart IE5 2205721

Dwupompowa konstrukcja Inline do dużych instalacji grzewczych i chłodniczych

Dwupompowa pompa dławnicowa Wilo-Stratos GIGA2.0-D o średnicy przyłącza DN100 to urządzenie zaprojektowane z myślą o profesjonalnych instalacjach centralnego ogrzewania, klimatyzacji i chłodzenia. Konstrukcja typu Inline oznacza, że obie sekcje pompowe są ustawione w linii prostej - wlot i wylot znajdują się na jednej osi.

Wersja S1 wyposażona jest w specjalne garnitury mechaniczne przystosowane do pracy z mieszaninami woda-glikol (do 40% objętości glikolu przy temperaturze czynnika do 40°C).

Hydraulika i materiały

Korpus pompy wykonano z żeliwa GG25 (GJL-250) - materiału odpornego na ciśnienie robocze do 16 barów i temperaturę czynnika od -20°C do 140°C. Wirnik wykonano z żeliwa GG20 (GJL-200).

Maksymalna wydajność sięga 238,4 m3/h, a wysokość podnoszenia 10,79 m - parametry pozwalające na obsługę dużych obiegów w budynkach komercyjnych czy osiedlowych kotłowniach.

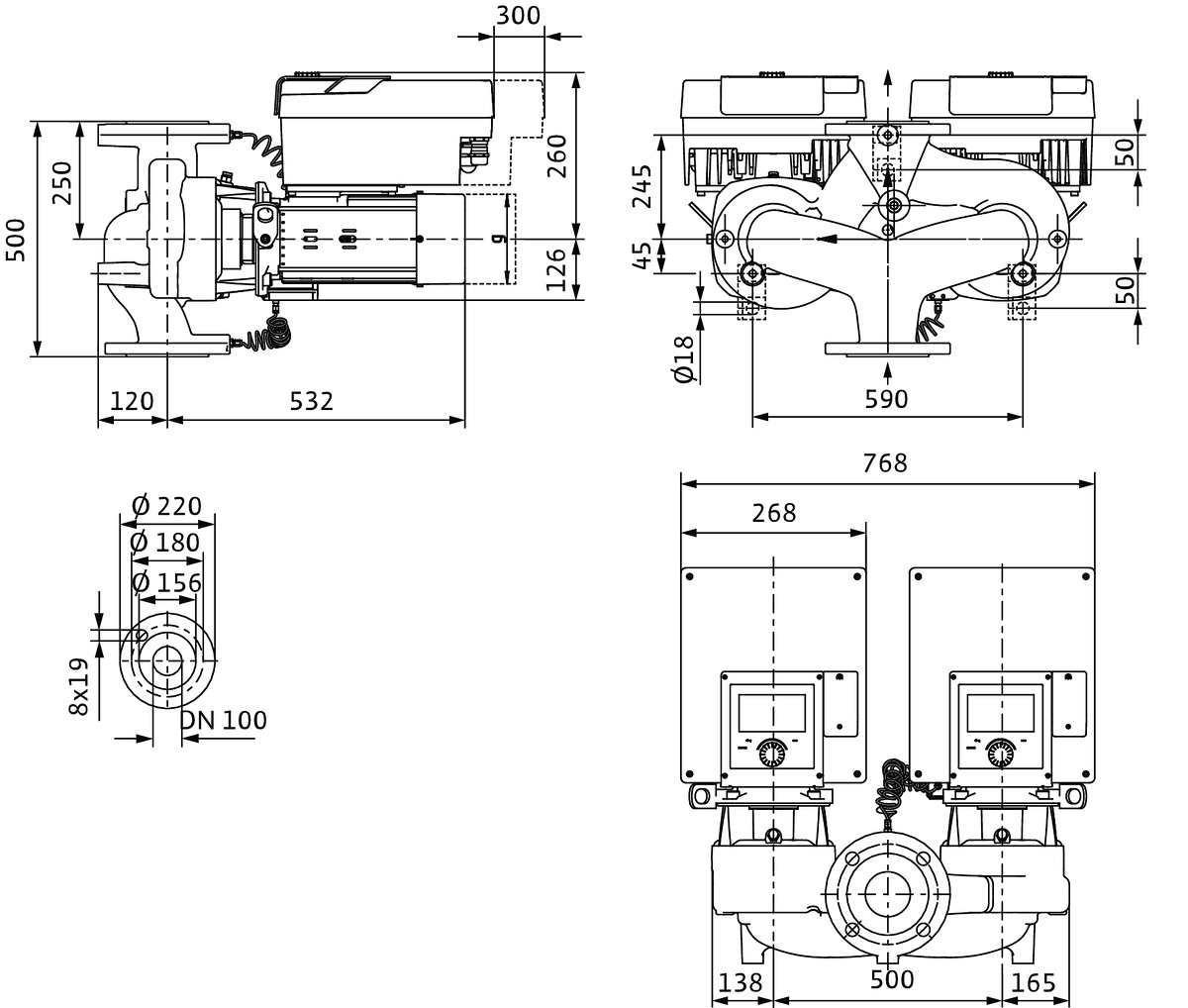

Kołnierze przyłączeniowe według normy EN 1092-2, klasa ciśnienia PN16. Długość zabudowy wynosi 500 mm.

Silnik IE5 i efektywność energetyczna

Silnik synchroniczny z magnesami trwałymi (EC) o mocy oddawanej 3 kW (pobór P1: 2,9 kW) zasilany trójfazowo (3×400 V, 50/60 Hz). Klasa efektywności IE5 to aktualnie najwyższy dostępny standard dla silników elektrycznych.

Wskaźnik minimalnej sprawności hydraulicznej MEI ? 0,7 potwierdza wysoką sprawność samej hydrauliki. Przepływ nominalny (BEP) to 84,27 m3/h przy wysokości podnoszenia 78,61 kPa.

Prędkość obrotowa wynosi standardowo 1500 obr./min.

Regulacja i tryby pracy

Pompa oferuje kilka trybów regulacji charakterystyki:

• Dynamic Adapt plus - automatyczne dopasowanie parametrów do aktualnego zapotrzebowania instalacji.
• Multi Flow Adaptation - równoważenie przepływu między wieloma pompami pracującymi równolegle.
• T-const - regulacja stałotemperaturowa.
• Funkcja ograniczania przepływu oraz automatycznego wyłączania przy braku przepływu.

Na pokładzie znajduje się czytelny wyświetlacz pokazujący aktualne parametry pracy - instalator widzi ciśnienie różnicowe czy pobór mocy bez dodatkowych narzędzi pomiarowych.

Komunikacja i integracja z BMS

Model Smart wyposażono w interfejsy umożliwiające integrację z systemami zarządzania budynkiem:

• Wejścia analogowe obsługują sygnały 0-10 V, 2-10 V, 0-20 mA, 4-20 mA oraz czujniki temperatury PT1000.
• Dwa wejścia cyfrowe pozwalają na sterowanie zewnętrznymi sygnałami.
• Wyjścia SBM (kontrola pracy) i SSM (alarm zbiorczy) umożliwiają przekazywanie stanu pompy do systemu nadrzędnego.
• Zabezpieczenie termiczne silnika stanowi czujnik PTC wbudowany fabrycznie.

Producent oferuje moduł komunikacyjny Wilo-Net do sieciowania wielu pomp oraz asystenta konfiguracji prowadzonego przez aplikację mobilną.

Obudowa zapewnia stopień ochrony IP55. Klasa izolacji uzwojeń to F. Temperatura otoczenia podczas pracy może wynosić od 0°C do 50°C.

Dwupompowa konstrukcja pozwala na pracę rezerwową lub równoległą - gdy jedna sekcja wymaga serwisowania, druga utrzymuje obieg.
