Pompa obiegowa c.o./klimatyzacja Wilo-Stratos GIGA 2.0-D 65/1-37/4,0 Smart IE5 2205628

Podwójna pompa obiegowa do wymagających instalacji

Wilo-Stratos GIGA 2.0-D to dławnicowa pompa obiegowa z podwójną sekcją hydrauliczną, zaprojektowana do pracy w rozbudowanych systemach cieplnych i chłodniczych. Konstrukcja z dwoma wirnikami umieszczonymi wspólnie na jednym wale pozwala na rezerwową pracę awaryjną - gdy jedna strona ulegnie uszkodzeniu, druga przejmuje ciągłość dostawy medium. To rozwiązanie spotykane jest głównie w instalacjach przemysłowych, sieciach ciepłowniczych i dużych systemach klimatyzacyjnych, gdzie przestój oznacza realne straty.

Budowa, materiały konstrukcyjne i wymiary

Korpus pompy wykonano z żeliwa GG25 (GJL-250) - stopu o wysokiej odporności na korozję i ciśnienie wewnętrzne. Materiał ten sprawdza się w instalacjach wodnych, gdzie medium może zawierać domieszki chemiczne stosowane w uzdatnianiu wody kotłowej czy solanki w systemach chłodniczych.

Wirniki wykonano z polipropylenu wzmacnianego włóknem szklanym (PP-GF) - tworzywa odpornego na ścieranie i działanie typowych środków chemicznych spotykanych w obiegach zamkniętych.

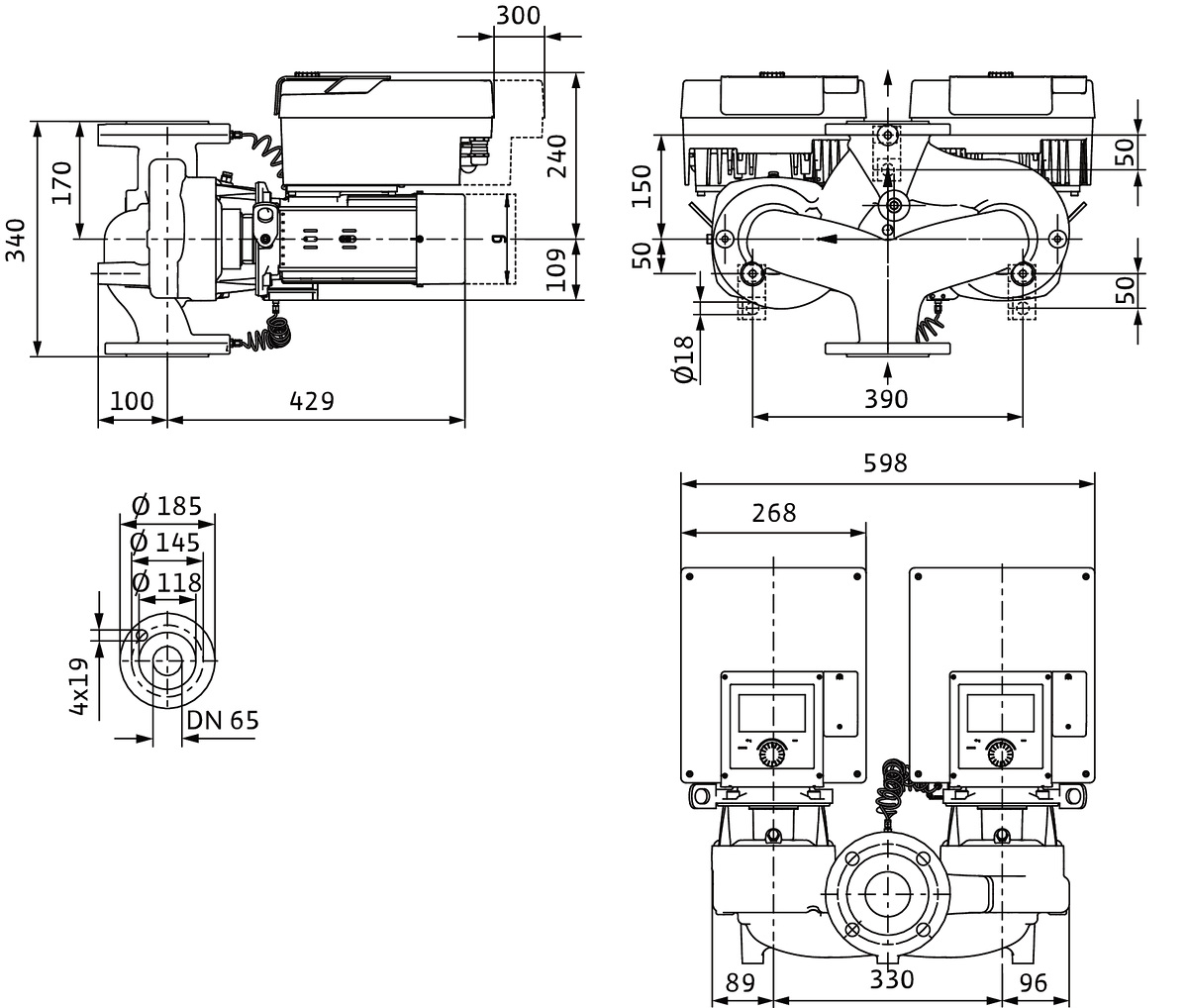

Średnica przyłączy kołnierzowych DN 65 odpowiada standardowi EN 1092-2, a ciśnienie robocze do 16 bar pozwala na integrację z większością instalacji przemysłowych i komercyjnych. Długość wbudowania 340 mm ułatwia dopasowanie pompy do istniejących rurociągów bez konieczności przerabiania orurowania.

Podwójna konstrukcja hydrauliczna sprawia, że urządzenie zajmuje miejsce jednej pompy wielkościowo, ale oferuje redundancję dwóch niezależnych sekcji roboczych - rozwiązanie optymalne tam, gdzie awaria pojedynczego urządzenia byłaby nieakceptowalna ze względów operacyjnych lub bezpieczeństwa procesowego.

Parametry pracy i napęd

Silnik synchroniczny o mocy 4 kW (P2) osiąga klasę efektywności IE5 według normy IEC - najwyższą dostępną dla silników elektrycznych standardowych wymiarowo. Oznacza to znacznie niższe zużycie energii w porównaniu do pomp z silnikami IE3 czy niższymi, szczególnie przy częściowym obciążeniu, które dominuje w rzeczywistych warunkach pracy instalacji grzewczej czy chłodniczej.

Prędkość obrotowa dochodzi do 4620 obr./min, a pobór mocy wynosi 4,3 kW (P1). Prąd znamionowy 6,7 A przy napięciu trójfazowym 400 V pozwala na bezpośrednie podłączenie do typowej rozdzielni przemysłowej bez dodatkowych transformatorów.

Klasa izolacji F dopuszcza temperaturę uzwojeń do 155°C - margines bezpieczeństwa przy pracy blisko limitu temperaturowego medium.

Maksymalna wydajność sięga 132,4 m3/h, co przy przepływie nominalnym 39,7 m3/h daje szeroki zakres regulacyjny - pompa obsłuży zarówno mniejsze odbiorniki ciepła, jak i rozbudowane układy z wieloma wymiennikami połączonymi równolegle.

Wysokość podnoszenia 39,87 m (274,69 kPa) determinuje zdolność pokonywania oporów hydraulicznych długich ciągów rurociągowych - typowe dla sieci ciepłowniczych czy instalacji przemysłowych rozproszonych na dużej powierzchni.

Zakres temperatur pracy od -20°C do +140°C otwiera możliwość zastosowania zarówno w tradycyjnym ogrzewaniu wodnym (temperatura zasilania rzadko przekracza 90°C), jak i w instalacjach przemysłowych wymagających wyższych parametrów - np. procesy technologiczne czy systemy solarne.

Regulacja trybów pracy

Pompa oferuje szereg trybów regulacji wydajności:

• Ograniczanie przepływu - funkcja pozwalająca ustalić maksymalną ilość medium przepływającego przez instalację; chroni przed przeciążeniem rurociągów i armatury.
• Wyłączanie przy braku przepływu - automatyczne zatrzymanie silnika gdy zawory odcinające uniemożliwiają cyrkulację; eliminuje niepotrzebną pracę na sucho.
• Regulacja temperaturowa - dostosowywanie wydajności do aktualnego zapotrzebowania na ciepło/chłód; zmniejsza zużycie energii w okresach przejściowych.
• Współpraca z systemami BMS - integracja z budynkowymi systemami zarządzania przez dedykowane interfejsy komunikacyjne; pozwala na centralny monitoring i sterowanie pracą pompy.

Wbudowany wyświetlacz umożliwia bieżący odczyt parametrów pracy - operator widzi aktualną wydajność, ciśnienie różnicowe czy temperaturę medium bez konieczności podłączania dodatkowych urządzeń diagnostycznych.

Stopień ochrony IP55 zapewnia pyłoszczelność oraz ochronę przed strumieniami wody padającej pod dowolnym kątem - pompa może być montowana w pomieszczeniach technicznych bez pełnej hermetyzacji szaf sterowniczych.

Temperatura otoczenia od 0°C do +50°C pozwala na instalację zarówno w ogrzewanych kotłowniach, jak i chłodniejszych przestrzeniach pomocniczych.

Brak funkcji samozasysania oznacza konieczność zalewania pompy przed uruchomieniem - standardowe rozwiązanie dla pomp obiegowych pracujących w układach zamkniętych z naturalnym ciśnieniem hydrostatycznym lub naczyniem wzbiorczym.
