Pompa obiegowa c.o./klimatyzacja Wilo-Stratos GIGA 2.0-D 80/1-13/1,5 Smart IE5 2205631

Dwupompowe rozwiązanie dla dużych instalacji HVAC

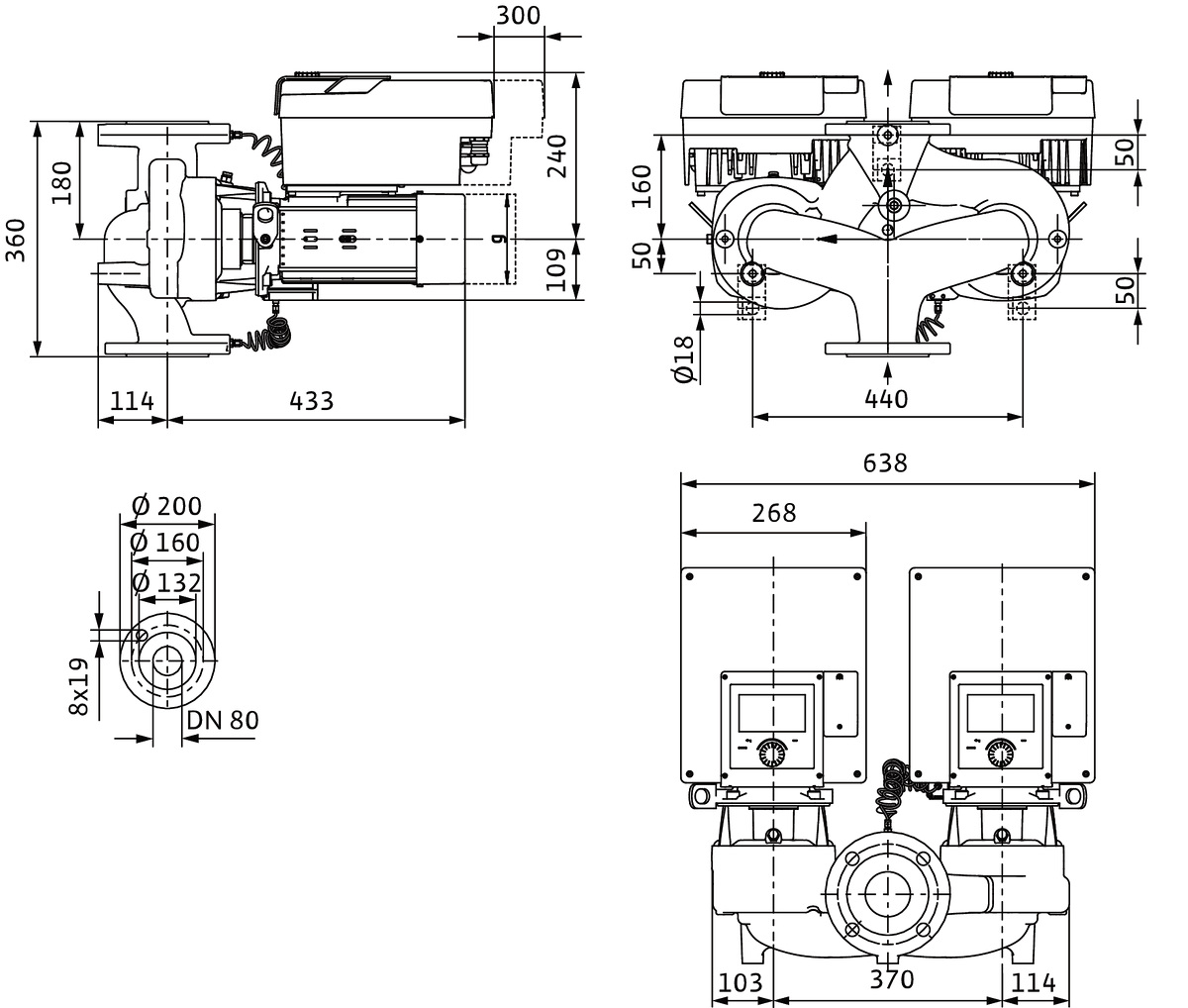

Konstrukcja Stratos GIGA2.0-D bazuje na sprawdzonej platformie hydrauliki z DN 80 po obu stronach - ssącej i tłoczącej - co czyni ją gotową do integracji z typowymi rozdzielaczami w kotłowniach i centralach wentylacyjnych. Długość wbudowania 360 mm oraz kołnierze PN 16 wg EN 1092-2 upraszczają projektowanie orurowania; instalator nie musi szukać niestandardowych przejściówek.

Korpus pompy wykonano z żeliwa GG 25 (GJL-250) - materiału odpornego na ciśnienie robocze do 16 bar, co przy ciśnieniach typowych dla sieci CO w budynkach wielorodzinnych lub obiektów komercyjnych daje solidny margines bezpieczeństwa. Wirnik z polipropylenu wzmocnionego włóknem szklanym (PP-GF) dobrze znosi transport medium nieagresywnych chemicznie; przy wodzie z dodatkiem glikolu (do 40% objętościowo, temp. ?40°C) nie ma potrzeby stosowania specjalnej uszczelki.

Maksymalna wysokość podnoszenia sięga 13,98 m, a przepływ nominalny w punkcie BEP to 44,11 m3/h. Dla porównania - przy pełnej prędkości maksymalnej pompa osiąga nawet 143,8 m3/h, więc rezerwa wydajnościowa pozwala obsłużyć chwilowe skoki zapotrzebowania bez przewymiarowywania całego układu.

Dwupompowa konfiguracja oznacza fizycznie dwie niezależne jednostki tłoczące w jednej obudowie, fabrycznie ze sobą połączone elektrycznie przez Wilo Net. W trybie pracy równoległej obie pompy dostarczają sumaryczną wydajność; gdy jedna wymaga serwisowania lub awarii, druga przejmuje ciągłość dostawy medium - to kluczowe dla systemów wymagających ciągłej pracy (np. chłodzenie serwerowni).

System regulacji i integracja z budynkiem

Na pokładzie znajdziesz graficzny wyświetlacz prezentujący aktualną moc pobieraną, kumulowane zużycie energii oraz - po podłączeniu czujników - przepływ objętościowy i temperaturę medium. Interfejs pokazuje też komunikaty serwisowe z zaleceniami naprawczymi w formie czystego tekstu.

Tryby regulacji obejmują:

• stały przepływ (Q-const.),
• zmienny diferencjalny ciśnienie (dp-v) z możliwością ustawienia punktu nominalnego Q/H,
• stały diferencjalny ciśnienie (dp-c),
• regulację w punkcie najbardziej niekorzystnym (schlechtpunktregelung) - istotne przy rozległych sieciach rurowych.

Funkcja QLimit pozwala ograniczyć przepływ minimalny i maksymalny - instalator ustawia granice na etapie uruchomienia i system nie przekroczy założonych wartości nawet przy zmiennych warunkach eksploatacyjnych.

Do komunikacji z systemami BMS służy dedykowany slot CIF-Module. Wilo oferuje moduły rozszerzeń: Modbus RTU, BACnet MS/TP, LON, PLR czy CANopen - wybór zależy od infrastruktury automatyki budynku. Cztery konfigurowalne wejścia analogowe obsługują sygnały 0-10 V, 2-10 V, 0-20 mA, 4-20 mA oraz czujniki temperatury PT1000 (na dwóch wejściach). Napięcie zasilania czujników to +24 V DC.

Dwa przekaźniki sygnalizacyjne (SBM - stan pracy, SSM - awaria) pozwalają na podłączenie do niezależnego systemu alarmowego lub panelu operatorskiego; styki pracują jako potencjało-swobodne przełączniki NO/NC.

Silnik IE5 i parametry elektryczne

Klasa efektywności IE5 według IEC 60034-30-2 to aktualnie najwyższy stopień sprawności dla silników variable speed. Moc oddawana wynosi 1,5 kW, a pobór mocy przy pełnym obciążeniu to 1,7 kW. Prąd znamionowy przy napięciu trójfazowym 400 V sięga 2,7 A.

Silnik jest chroniony przez zintegrowany układ KLF (ochrona termiczna), a izolacja klasy F pozwala na temperaturę otoczenia do 50°C. Stopień ochrony obudowy to IP55, więc pompę można montować również w pomieszczeniach wilgotnych bez dodatkowej osłony.

Minimalny wskaźnik efektywności hydraulicznej (MEI ? 0,7) spełnia wymogi rozporządzeń dotyczących ekoprojektu dla pomp cyrkulacyjnych.

Media robocze i warunki eksploatacji

Zakres temperatur medium roboczego od -20°C do +140°C otwiera szerokie spektrum zastosowań:

• woda grzewcza wg VDI 2035,
• wodno-glikolowe mieszanki (do 40% glikolu przy temp. ?40°C; przy wyższych stężeniach lub temperaturze >40°C wymagana alternatywna uszczelka dławnicza),
• woda chłodnicza i klimatyzacyjna,
• nośniki ciepła (oleje termalne - na zamówienie jako wykonanie specjalne).

Emisja akustyczna na poziomie całkowitej mocy akustycznej wynosi 64,7 dB(A) - mieści się ona w normach dla instalacji przemysłowych i komercyjnych; urządzenie można lokalizować blisko stref użytkowych bez nadmiernego dyskomfortu akustycznego dla osób przebywających w pomieszczeniu.

Zgodność elektromagnetyczna potwierdzona normami EN 61800-3:2018 - störaussendung dla obszarów mieszkalnych oraz störfestigkeit dla stref przemysłowych bez konieczności stosowania dodatkowych filtrów czy ekranowania przewodów.
