Pompa obiegowa c.o./klimatyzacja Wilo-Stratos GIGA 2.0-D 80/1-24/3,0-R1-S1 Smart IE5 2205825

Dwupompowa konstrukcja Inline do dużych instalacji HVAC

Stratos GIGA2.0-D to dwupompowa maszyna dławnicowa o konstrukcji Inline, w której przyłącza ssawne i tłoczne znajdują się na jednej osi - obie strony mają kołnierze PN 16 zgodne z EN 1092-2.

Jednostka pracuje z mocą 3 kW (P2) przy poborze 3,3 kW (P1) i osiąga maksymalną wysokość podnoszenia 26 m oraz przepływ do 166 m3/h. Ciśnienie robocze wynosi 16 bar, a zakres temperatur medium wynosi od -20°C do 140°C.

Materiały i trwałość

Korpus wykonano z żeliwa szarego GG 25 (GJL-250), standardowo pokrytego powłoką kataforetyczną (KTL). Wirnik z tworzywa PPS-GF40 dobrze znosi domieszki glikolu - producent dopuszcza mieszaniny 20-40% objętościowo przy temperaturach do 40°C. Wersja -S1 oznacza specjalne uszczelnienie mechaniczne S1 rozszerzające zakres pracy z glikolem do 50% objętości oraz temperatur od -20°C do +110°C.

Wał napędowy wykonano ze stali nierdzewnej, a uszczelnienie wału to standardowe Q1Q1X4GG.

Silnik jest trójfazowy (3~400 V, 50/60 Hz) o prądzie znamionowym 5,1 A, prędkości obrotowej do 3150 obr./min i klasie izolacji F. Stopień ochrony IP55.

Elektronika i tryby regulacji

Silnik EC klasy IE5 to najwyższy standard efektywności energetycznej dla silników elektrycznych według IEC 60034-30-2. Hydrauliczny wskaźnik minimalnej energochłonności wynosi MEI ? 0,7.

Dwupompowa konfiguracja umożliwia pracę w trybie głównym z rezerwą - awaria jednej jednostki automatycznie uruchamia drugą bez przestoju instalacji.

Dostępne są następujące tryby regulacji:

• Stała prędkość obrotowa (n-const.)
• Stała temperatura (T-const.)
• Stała temperatura różnicowa (dT-const.)
• Definiowana przez użytkownika regulacja PID
• Stały przepływ (Q-const.)
• Zmienna różnica ciśnień (dp-v) z opcją nominalnego punktu pracy Q i H
• Stała różnica ciśnień (dp-c) - również w punkcie oddalonym od pompy

Funkcja Wilo-Dynamic Adapt plus automatycznie dopasowuje wydajność do wymagań instalacji bez ręcznego ustawiania wartości zadanych. Tryb Multi-Flow Adaptation optymalizuje pracę rotacyjnego przepływu przy połączeniu kilku pomp wtórnych.

Funkcja No-Flow Stop wykrywa zerowy przepływ i automatycznie wyłącza pompę gdy zawory są zamknięte.

Interfejsy komunikacyjne

Kolorystyczny wyświetlacz LCD o przekątnej 4,3 cala pokazuje aktualny tryb regulacji, wartość zadaną, przepływ (przy podłączonym czujniku), temperaturę medium oraz pobór mocy i skumulowane zużycie energii elektrycznej.

Moduł BT Wilo-Smart Connect umożliwia komunikację przez Bluetooth - konfiguracja lokalna odbywa się przez aplikację mobilną lub pilot. Producent oferuje też moduły komunikacyjne: CIF PLR (interfejs szeregowy), Modbus RTU oraz pakiety do systemów CC/CCe-HVAC dla pełnej integracji z automatyką budynkową.

Cztery konfigurowalne wejścia analogowe obsługują sygnały 0-10 V, 2-10 V, 0-20 mA, 4-20 mA oraz czujniki temperatury PT1000 (tylko na dwóch wejściach). Dwa wejścia cyfrowe pozwalają na sterowanie zewnętrzne: Ext. Off, Ext. Min/Max czy blokadę obsługi. Dwa konfigurowalne przekaźniki SSM/SBM zapewniają sygnalizację awarii jako styki bezpotencjałowe.

Zarządzanie pracą pomp podwójnych jest zintegrowane - połączenie realizowane jest przez magistralę Wilo Net.

Zakres dostawy

W komplecie znajduje się sama pompa, moduł BT Wilo-Smart Connect, dławiki przewodów oraz instrukcja montażu i obsługi z deklaracją zgodności. Dla tej konkretnej wersji (-R1-S1) brak fabrycznego czujnika różnicy ciśnień - należy go zamówić osobno jako wyposażenie dodatkowe.

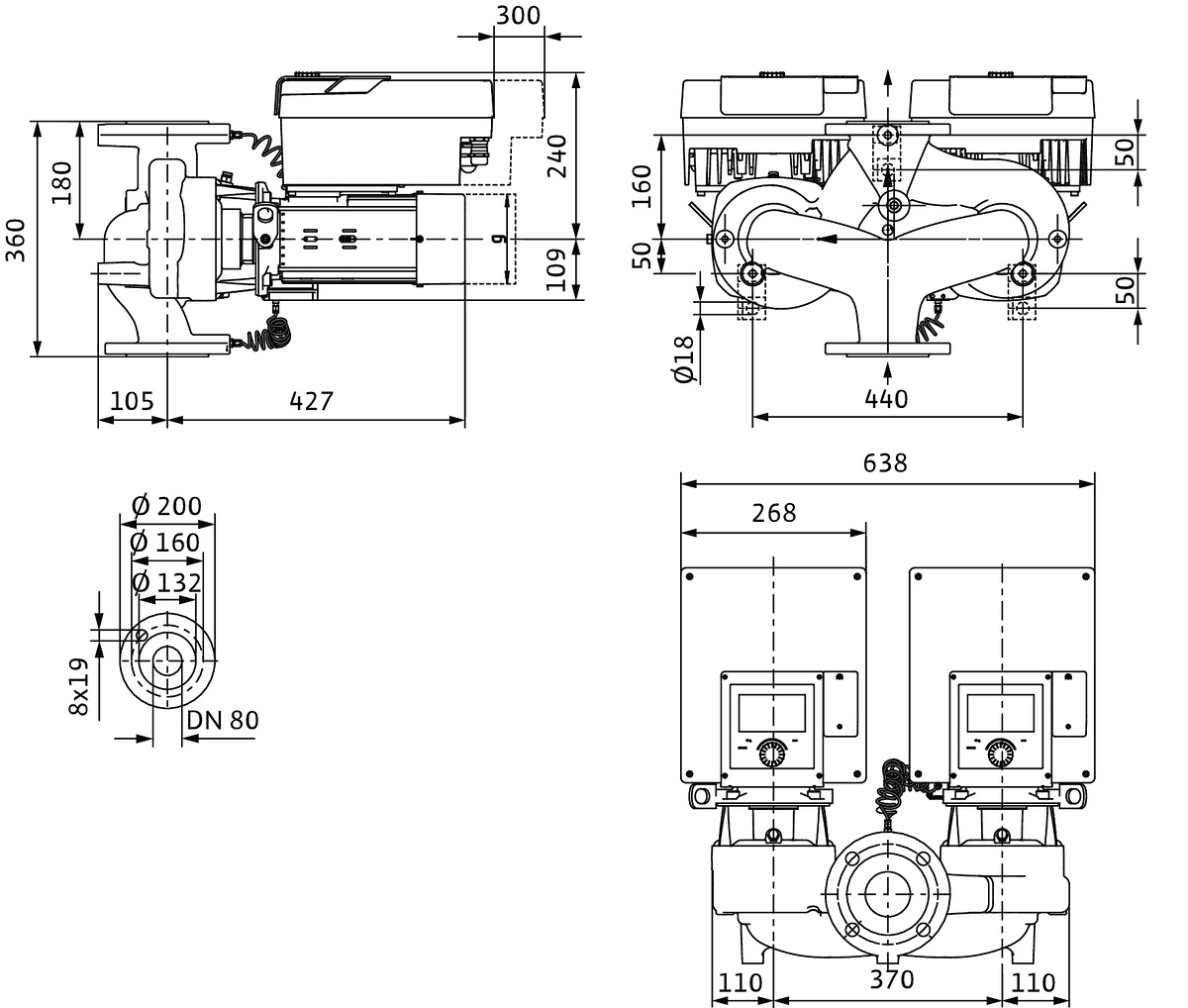

Masa netto to około 100 kg, długość montażowa wynosi 360 mm.
