Pompa obiegowa c.o./klimatyzacja Wilo-Stratos GIGA 2.0-D 80/1-30/4,0-R1 Smart IE5 2205762

Wysoka wydajność dla dużych instalacji HVAC

Pompa Wilo-Stratos GIGA2.0-D to podwójna pompa dławnicowa w układzie inline, zaprojektowana do pracy w rozbudowanych systemach ogrzewania, klimatyzacji i chłodzenia. Konstrukcja monoblokowa z silnikiem synchronicznym z magnesami trwałymi klasy IE5 według IEC 60034-30-2 zapewnia minimalny pobór energii przy pełnym obciążeniu - moc oddawana wynosi 4 kW, a pobór mocy nie przekracza 4,3 kW. Indeks minimalnej sprawności MEI ? 0,7 oznacza, że nawet w punktach pracy odbiegających od optymalnego pompa utrzymuje wysoką efektywność.

Korpus wykonany z żeliwa GG25 (GJL-250) gwarantuje odporność na ciśnienie robocze do 16 bar, a wirnik z polipropylenu wzmocnionego włóknem szklanym (PP-GF) dobrze znosi transport mediów bez substancji ściernych - wody grzewczej według VDI 2035, wody lodowej oraz mieszanin woda-glikol (do 40% objętościowo przy temperaturze do +40°C). Standardowe uszczelnienie mechaniczne AQ1EGG pozwala na pracę z wodą o temperaturze do 140°C, a przy wyższych stężeniach glikolu lub temperaturach powyżej +40°C producent przewiduje zastosowanie alternatywnej dławnicy.

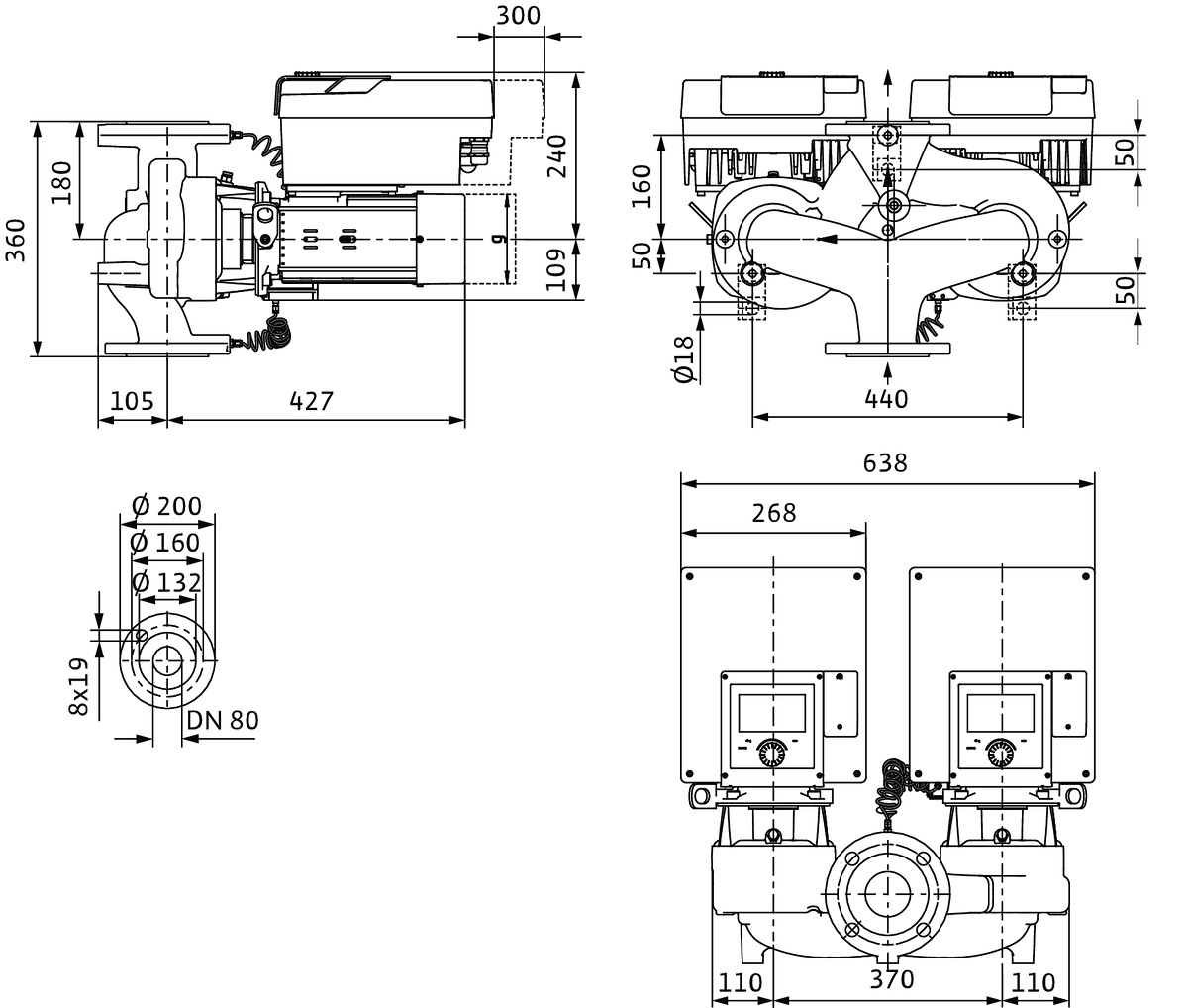

Przyłącza kołnierzowe DN80 według EN 1092-2 w klasie PN16 oraz rozstaw osiowy 360 mm ułatwiają wymianę istniejących urządzeń tego typu bez modyfikacji rurociągów.

Regulacja i tryby pracy

Seria GIGA2.0 oferuje rozbudowany pakiet algorytmów regulacyjnych - od stałej prędkości obrotowej (n-const) przez regulację temperatury stałej (T-const) i różnicy temperatur (dT-const), aż po zaawansowane strategie jak Dynamic Adapt plus czy Multi-Flow Adaptation. Ta druga umożliwia optymalizację wydajności pompy pierwotnej względem wielu pomp wtórnych w sieci.

W trybie ciśnienia różnicowego zmiennego (dp-v) użytkownik definiuje punkt nominalny Q i H opcjonalnie; tryb stały (dp-c) utrzymuje ciśnienie niezależnie od obciążenia instalacji. Funkcja Q-Limit pozwala ograniczyć przepływ do ustawionego minimum lub maksimum - eliminując niepotrzebne koszty energii przy częściowym obciążeniu systemu.

Dla pomp podwójnych dostępne są tryby pracy normalnej/awaryjnej z automatycznym przełączaniem oraz funkcja No-Flow Stop, która wyłącza urządzenie po wykryciu zerowego przepływu - chroniąc instalację przed przegrzaniem i oszczędzając energię.

Komunikacja i integracja z BMS

Sterownik pompy wyposażono w cztery konfigurowalne wejścia analogowe obsługujące sygnały 0-10 V, 2-10 V, 0-20 mA, 4-20 mA oraz PT1000 (na dwóch wejściach), plus dedykowane zasilanie +24 V DC. Dwa wejścia cyfrowe obsługują komendy typu Ext. Off, Ext. Min/Max czy przełączanie między trybem ogrzewania a chłodzenia - zarówno automatycznie, jak i poprzez sygnał zewnętrzny lub sterowanie ręczne.

Dwa konfigurowalne przekaźniki sygnalizacyjne raportują stany awarii i pracy do systemów nadrzędnych BMS. Producent oferuje opcjonalne moduły komunikacyjne: CIF PLR, CIF LON, CIF BACnet MS/TP, CIF Modbus RTU oraz wieloprotokołowy CIF Ethernet (Modbus TCP/BACnet/IP) - każdy montowany na szynie DIN lub jako wyposażenie fabryczne.

Interfejs Bluetooth wymaga opcjonalnego modułu Wilo-Smart Connect BT, który jest dostarczany osobno - podstawowa wersja R1 nie zawiera go na stałe.

Wyświetlacz i obsługa codzienna

Kolorowy ekran graficzny 4,3 cala (orientowalny) prezentuje aktualny tryb regulacji, wartość zadaną, przepływ chwilowy (przy podłączonym czujniku ciśnienia różnicowego), temperaturę medium oraz moc pobieraną i sumaryczne zużycie energii. Menu oferuje trzy poziomy dostępu użytkownika z możliwością blokady klawiszy i konfiguracji zdalnej.

Funkcja trzypunktowego przywracania parametrów (3 punkty restauracji) pozwala błyskawicznie cofnąć niepożądane zmiany - przydatne przy serwisowaniu lub testowaniu nowych konfiguracji bez ryzyka utraty sprawdzonych ustawień.

Zgodność elektromagnetyczna spełnia wymagania normy EN 61800-3: emisja dla środowiska mieszkalnego oraz odporność dla środowiska przemysłowego - bez konieczności stosowania dodatkowych filtrów czy ekranowania.

Ciężar jednostki to 103 kg, więc montaż wymaga odpowiednich uchwytów lub fundamentu; producent oferuje akcesoria takie jak wsporniki do instalacji na cokole czy pełna końcówka kołnierzowa dla pompy podwójnej.
