Pompa obiegowa c.o./klimatyzacja Wilo-Stratos GIGA 2.0-I 100/1-8/2,2-R1-S1 Smart IE5 2204962

Najwyższa klasa efektywności w instalacjach cieplnych i chłodniczych

Pompa obiegowa Wilo-Stratos GIGA 2.0-I to urządzenie inline przeznaczone do profesjonalnych instalacji grzewczych, chłodniczych i klimatyzacyjnych. Wyposażona w silnik z magnesami trwałymi klasy IE5 - aktualnie najwyższy dostępny standard efektywności energetycznej dla silników elektrycznych zgodnych z IEC - oferuje znacznie niższe zużycie energii w porównaniu z silnikami klas niższych, co przekłada się na realne oszczędności eksploatacyjne w instalacjach przemysłowych i komercyjnych.

Konstrukcja dławnicowa typu inline oznacza, że rury zasilająca i powrotna montowane są na jednej osi - pompa wbudowana jest bezpośrednio w rurociąg bez kolan ani załamań przepływu. Taka geometria minimalizuje straty hydrauliczne i upraszcza całą instalację.

Budowa i materiały

Korpus pompy wykonano z żeliwa GG25 (GJL-250) - gatunku o podwyższonej wytrzymałości mechanicznej, odpornego na ciśnienie robocze do 16 barów. Wirnik stanowi żeliwo GG20 (GJL-200), dobrane pod kątem trwałości w warunkach ciągłej pracy z wodą grzewczą lub chłodniczą.

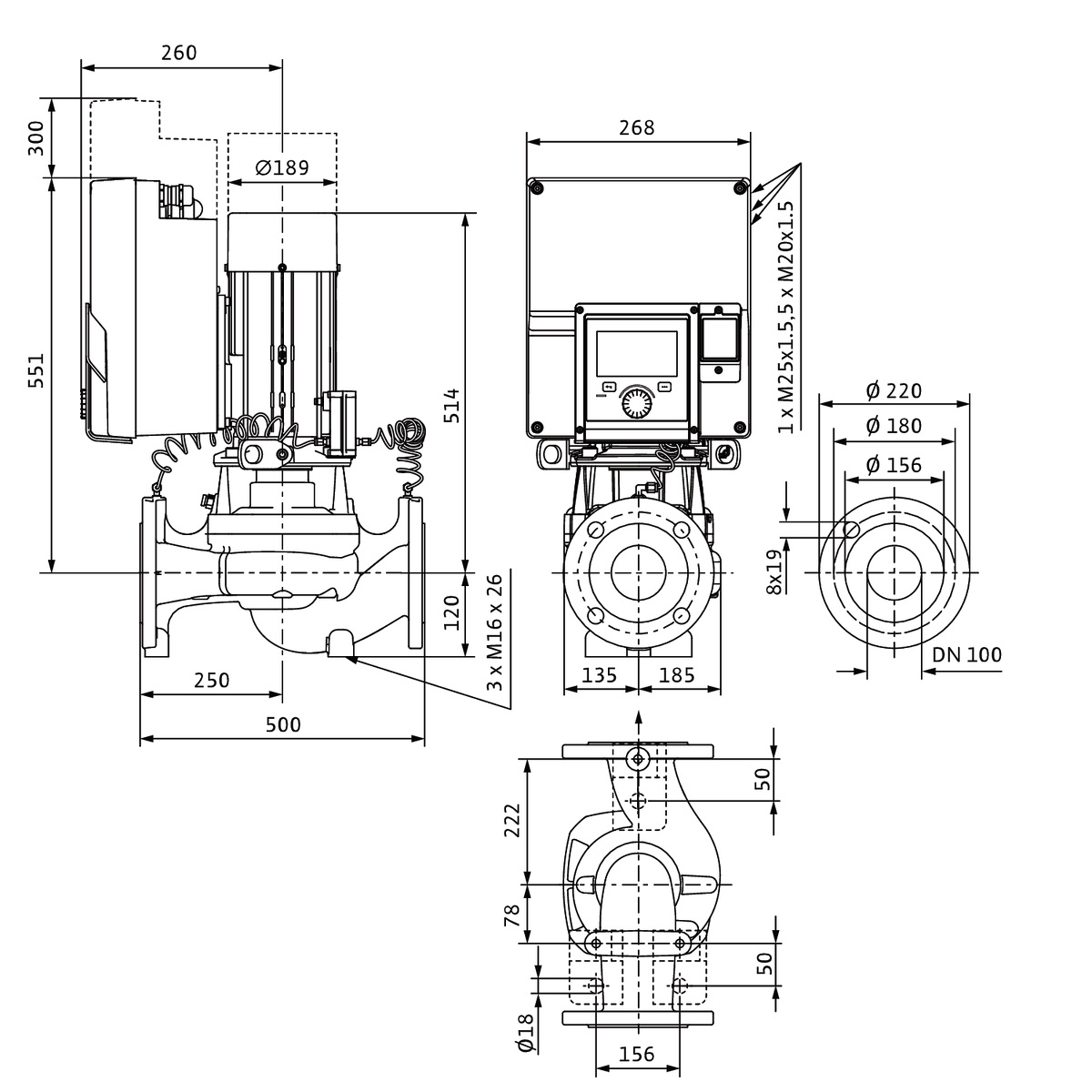

Przyłącza kołnierzowe DN 100 wykonano w standardzie EN 1092-2, co zapewnia kompatybilność z większością rurociągów stalowych i żeliwnych stosowanych w instalacjach HVAC. Długość wbudowania wynosi 500 mm - parametr istotny przy wymianie istniejących pomp lub projektowaniu nowych ciągów rurowych.

Zakres temperatur roboczych od -20 °C do +140 °C pozwala na stosowanie pompy zarówno w typowych instalacjach centralnego ogrzewania, jak i w systemach przemysłowych z nośnikami ciepła pracującymi w wyższych zakresach temperaturowych.

Praca i regulacja

Maksymalna wydajność sięga 127,7 m3/h, a nominalny punkt pracy (BEP) przypada przy przepływie 82,9 m3/h i wysokości podnoszenia 68,11 kPa (ok. 6,9 m słupa wody). Maksymalna wysokość podnoszenia to 9,183 m.

Producent wyposażył pompę w funkcję ograniczania przepływu oraz automatycznego wyłączania przy braku przepływu - rozwiązanie chroniące instalację przed pracą na sucho i niepotrzebnym zużyciem energii po stronie obiegu wtórnego.

Dostępne są różne tryby regulacji wydajności, w tym regulacja temperaturowa oraz możliwość integracji z systemami BMS poprzez dedykowane interfejsy komunikacyjne.

Parametry elektryczne i warunki pracy

Silnik trójfazowy o mocy P2 = 2,2 kW (pobór P1 = 2,3 kW) pracuje przy napięciu znamionowym 400 V i prądzie znamionowym 3,6 A. Prędkość obrotowa to 1440 obr./min przy zasilaniu 50 Hz - typowa dla silników czterobiegunowych zapewniająca cichą pracę i wysoki moment obrotowy.

Stopień ochrony obudowy to IP55, co oznacza pyłoszczelność oraz ochronę przed strumieniem wody z dowolnego kierunku - wystarczającą do pracy w kotłowniach i maszynowniach. Klasa izolacji uzwojeń według IEC to F, dopuszczająca temperaturę pracy do +155 °C.

Minimalny wskaźnik sprawności hydraulicznej (MEI ? 0,7) potwierdza wysoką sprawność samodzielnie pompy niezależnie od silnika - parametr istotny przy ocenie całkowitej efektywności energetycznej zespołu pompowego.

Temperatura otoczenia dopuszczalna podczas pracy mieści się w zakresie 0-50 °C.
