Pompa obiegowa c.o./klimatyzacja Wilo-Stratos GIGA 2.0-I 100/1-8/2,2-S1 Smart IE5 2204838

Najwyższa sprawność w instalacjach przemysłowych i komercyjnych

Pompa Wilo-Stratos GIGA 2.0-I o mocy 2,2 kW to jednostopniowa niskociśnieniowa pompa wirowa w konstrukcji Inline z silnikiem synchronicznym EC klasy IE5 zgodnie z IEC 60034-30-2. Hydrauliczny wskaźnik minimalnej energochłonności MEI ? 0,7 oznacza, że nawet w najbardziej wymagających punktach pracy urządzenie zużywa mniej energii niż porównywalne pompy na rynku - co przekłada się na realne oszczędności w instalacjach pracujących non-stop.

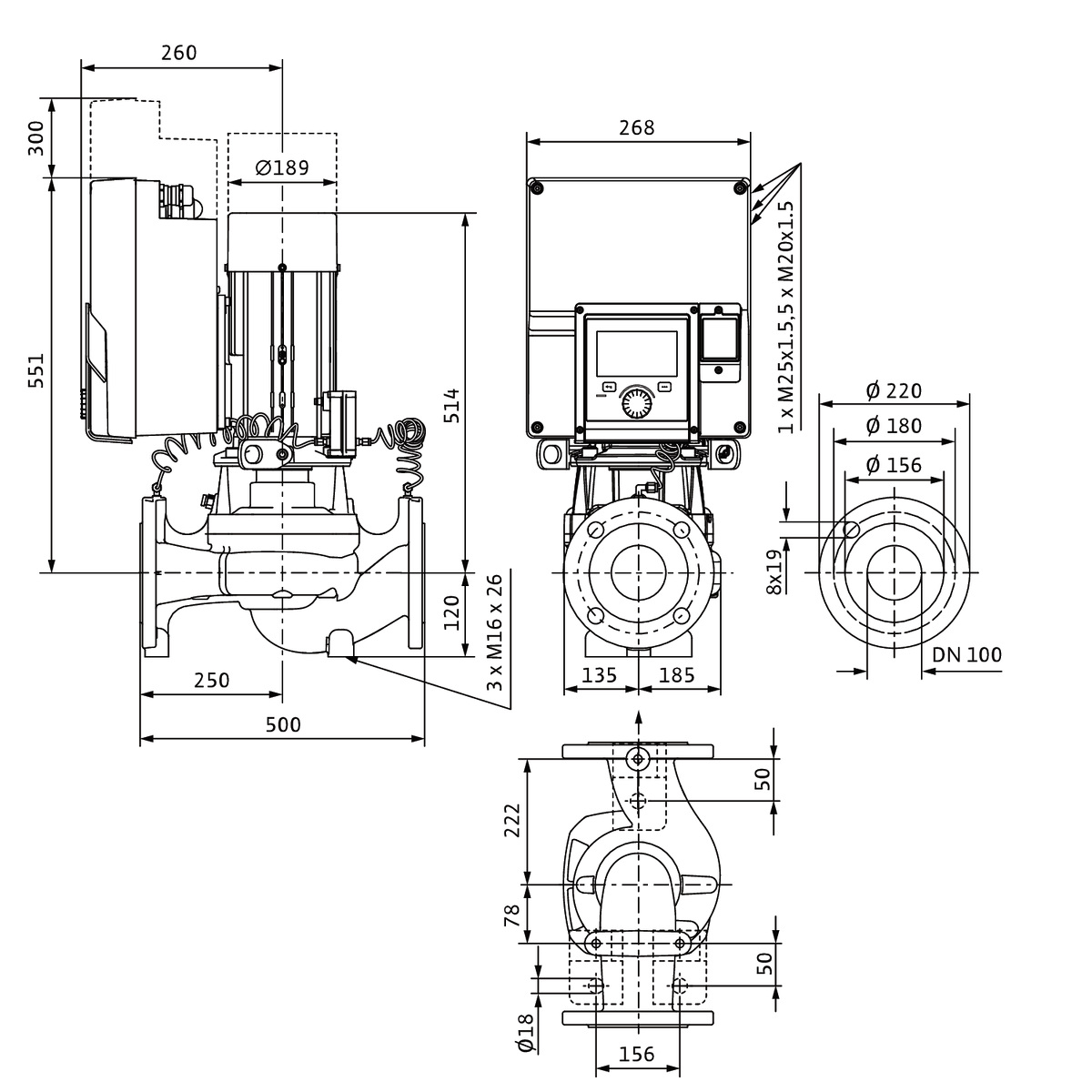

Korpus pompy wykonano z żeliwa GG 25 (GJL-250), wirnik z żeliwa GG 20 (GJL-200). Konstrukcja blokowa z niedzielonym wałem eliminuje dodatkowe połączenia podatne na zużycie. Kołnierze PN 16 według EN 1092-2 zapewniają szczelność w instalacjach średniociśnieniowych do 16 barów. Długość wbudowania wynosi 500 mm, a przyłącza po obu stronach mają średnicę nominalną DN 100 - ta sama wielkość kołnierzy po stronie ssawnej i tłocznej upraszcza projektowanie i montaż.

Zakres temperatur pracy od -20 °C do +140 °C pozwala stosować pompę zarówno w tradycyjnych układach grzewczych (woda zgodna z VDI 2035), jak i w instalacjach chłodniczych oraz klimatyzacyjnych. Maksymalna wydajność sięga 127,7 m3/h, a wysokość podnoszenia 9,18 m przy przepływie nominalnym BEP wynoszącym 82,9 m3/h. Prędkość obrotowa dochodzi do 1440 obr/min, a pobór mocy P1 to 2,3 kW przy prądzie znamionowym 3,6 A.

Inteligentne sterowanie i tryby regulacji

Sercem układu regulacji jest algorytm Wilo-Dynamic Adapt plus - fabrycznie aktywny tryb automatycznego dopasowania mocy do rzeczywistego zapotrzebowania instalacji bez konieczności ręcznego ustawiania parametrów. Oprócz tego dostępne są:

• stała temperatura (T-const.)
• stała temperatura różnicowa (dT-const.)
• stały przepływ (Q-const.)
• zmienna różnica ciśnień (dp-v) z opcją wprowadzenia nominalnego punktu pracy Q i H
• stała różnica ciśnień (dp-c)
• regulacja punktu błędnego - różnica ciśnień dp-c w punkcie oddalonym w rurociągu
• stała prędkość obrotowa (n-const.)
• definiowana przez użytkownika regulacja PID

Funkcja Multi-Flow Adaptation umożliwia optymalizację przepływu obrotowego pompy zasilającej poprzez komunikację z kilkoma pompami wtórnymi - przydatne w rozbudowanych sieciach dystrybucyjnych.

Integracja z automatyką budynku i komunikacja

Pompa jest fabrycznie przygotowana do współpracy z systemami BMS. Opcjonalne moduły CIF rozszerzają komunikację o protokoły: Modbus RTU, BACnet MS/TP, LON, PLR, CANopen oraz Ethernet multiprotocol (Modbus TCP, BACnet/IP). Magistrala Wilo Net służy do komunikacji między produktami Wilo - np. przy pracy pomp podwójnych czy funkcji Multi-Flow Adaptation.

Na pokładzie znajdują się: kolorowy wyświetlacz graficzny 4,3 cala z obsługą jednoprzyciskową oraz interfejs Bluetooth realizowany przez moduł Wilo-Smart Connect. Aplikacja Wilo-Assistant pozwala na odczytywanie parametrów eksploatacyjnych, zmianę ustawień i sporządzanie protokołów uruchomienia bezpośrednio ze smartfona lub tabletu.

Wejścia i wyjścia obejmują: cztery konfigurowalne wejścia analogowe (0-10V, 2-10V, 0-20mA, 4-20mA oraz PT1000), dwa wejścia cyfrowe (sterowanie zewnętrzne Off/Min/Max, przełączanie trybu grzanie/chłodzenie) oraz dwa przekaźniki do sygnalizacji stanów pracy i awarii.

Funkcje eksploatacyjne i ochrona

Urządzenie rejestruje ilość ciepła i ilość zimna - istotna funkcja przy rozliczeniach energetycznych w budynkach komercyjnych. Funkcja No-Flow Stop automatycznie wyłącza pompę po wykryciu zerowego przepływu, chroniąc instalację przed przegrzaniem i oszczędzając energię. Ustawienie ograniczenia przepływu (Q-Limit min./max.) zapobiega nadmiernemu tłoczeniu poza wymagany zakres.

Pełne zabezpieczenie silnika jest zintegrowane fabrycznie - nie wymaga dodatkowych komponentów zewnętrznych. System zapisuje czas błędów i ostrzeżeń oraz historyczne dane eksploatacyjne ze stałą rejestracją parametrów pracy. Automatyczny tryb awaryjny utrzymuje wentylację przy utracie komunikacji magistralowej lub sygnałów czujników.

Stopień ochrony obudowy to IP55, klasa izolacji uzwojenia - F. Temperatura otoczenia od 0 do +50 °C. Zasilanie trójfazowe: zakres napięć sieciowych obejmuje konfiguracje od ~380 V do ~440 V przy częstotliwościach 50/60 Hz.

Standardowo pompę dostarcza się z modułem BT Wilo-Smart Connect oraz instrukcją montażu i deklaracją zgodności. Dławiki przewodów z wkładami uszczelniającymi są częścią zakresu dostawy. Wyposażenie dodatkowe - czujniki ciśnienia różnicowego, czujniki temperatury PT1000 czy moduły CIF komunikacyjne - należy zamawiać oddzielnie w zależności od konfiguracji instalacji.
